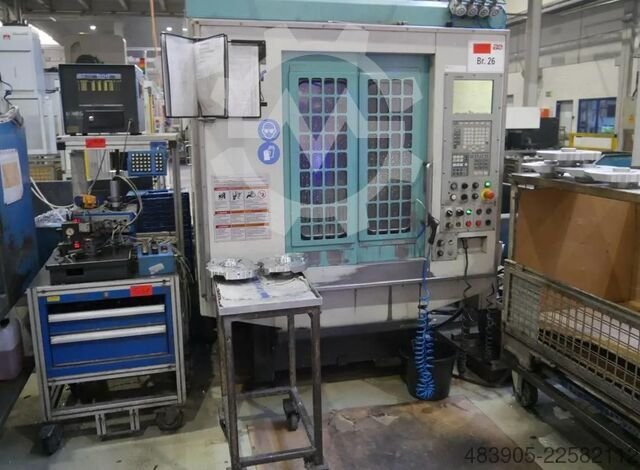

BROTHER TC-22A – 5 AXIS

Zustand:
gebraucht
, Baujahr:
2003
, Betriebsstunden:
34.900 h
, Funktionsfähigkeit:
voll funktionsfähig
, Maschinen-/Fahrzeugnummer:
112253
, Verfahrweg X-Achse:
500 mm
, Verfahrweg Y-Achse:
400 mm
, Verfahrweg Z-Achse:
410 mm
, Steuerungsmodell:
Brother CNC-A00
, Gesamtlänge:
2.250 mm
, Gesamtgewicht:
2.250 kg
, Spindeldrehzahl (max.):
12.000 U/min
, Anzahl der Steckplätze im Werkzeugmagazin:
26
, BROTHER TC-22A – 5-ACHSEN-MASCHINE - Hersteller: Brother
- Modell: TC-22A
- Seriennummer: 112258
- Baujahr: 2003
- Maschinentyp: CNC-Vertikalfräs-/Bohrmaschine

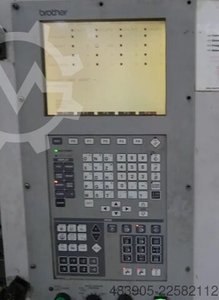

- CNC-Steuerung: Brother CNC-A00
- Anzahl der Achsen: 5
- Verfahrweg X-Achse: 500 mm
- Verfahrweg Y-Achse: 400 mm
- Verfahrweg Z-Achse: 410 mm
- Tischgröße: 650 × 400 mm
- Maximale Tischbelastung: 200 kg
- Abstand Tisch zur Spindelmitte: 200–610 mm
- Spindelaufnahme: HSK-A40
- Anzahl der Spindeln: 1
- Spindeldrehzahl: bis zu 12.000 U/min (Standard)

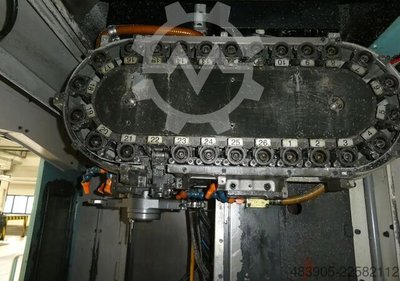

- Werkzeugmagazin: 26 Werkzeuge
- Maximaler Werkzeugdurchmesser: 55 mm
- Maximaler Werkzeugdurchmesser bei leeren benachbarten Werkzeugtaschen: 125 mm
- Maximale Werkzeuglänge: 200 mm
- Werkzeugwechselzeit: ca. 0,7 Sek. - Schnelligkeit der Achsen X/Y/Z: 56.000 mm/min
- Spindelmotor: ca. 7,7 kW / 10 min Nennleistung
- Stromversorgung: AC 200 V, 50/60 Hz
- Maximale Leistungsaufnahme: 25 kVA

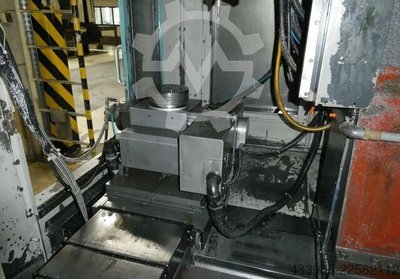

- Dreh-/Schwenktisch: Vorhanden
- 5-Achsen-Konfiguration: 3 lineare Achsen + 2 Dreh-/Schwenkachsen
- Kühlschmierstoffaufbereitungssystem: Inklusive
- Kühlschmierstoff-/Schmierstoffpumpe: Inklusive
- Maschinenabmessungen / Benötigte Stellfläche: ca. 1.671 × 2.846 mm
- Maschinenhöhe: ca. 2.274 mm
- Maschinengewicht: ca. 2.250 kg
