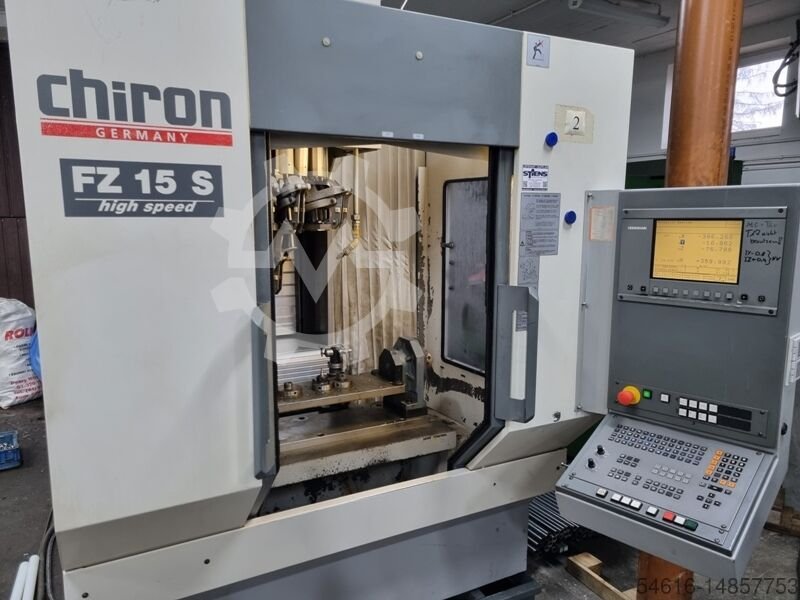

CHIRON FZ 15 S

Zustand:
reparaturbedürftig (gebraucht)
, Baujahr:
2007
, Funktionsfähigkeit:
nicht funktionsfähig
, Maschinen-/Fahrzeugnummer:
191-89
, Technische Daten:
# Bearbeitungsraum: X 550 mm; Y 400 mm; Z 360 mm
# Achsenbeschreibung: 3 lineare Achsen (X, Y, Z) + 1 Drehachse Tisch A und 2 Drehachsen B mit Teilkopf und direktem Winkelmesssystem, Drehzahl 50 minˉ¹ , Genauigkeit +/- 5"
# Achse A Schwenkbereich: +/-110˚
# Maximale Spann-/Werkstückabmessung: Ø 247 x 830 mm, max. Gewicht 360 kg
# Eilgang: X/Y/Z 40/40/40 m/min
# Abstand zwischen Teilköpfen B1/B2: 250 mm
# Spindeldrehzahl: 1-10.000 U/min
# Spindelaufnahme: DIN69893-HSK-A63 (mit Innenkühlung)
# Automatischer Werkzeugwechsler: 1x48 Werkzeuge, Span-zu-Span ca. 2,5 Sek.
# Maximales Werkzeug Ø82 mm / Länge max. 250 mm / 5 kg
Elektrischer Anschluss:
# Spannung: 3x400V/50Hz
# Installierte Leistung: ca. 45 kVA / 80 A
Abmessungen:
# Aufstellfläche: ca. 4,4 x 2,3 x 3,1 m
# Gewicht: ca. 8.500 kg
Ausstattung besteht aus:

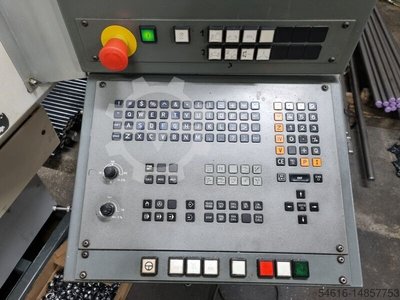

# CNC-Steuerung: Siemens 840D Power Line
# Späneförderer: Spring Knoll
# Öl-Kühlsystem
# Ölfilteranlage max. 80 Bar: Knoll HL 450/1200

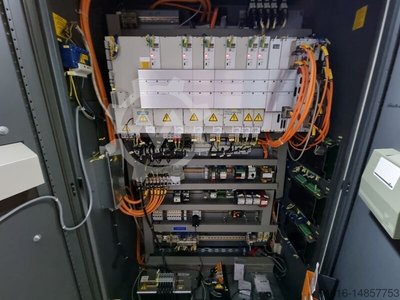

# Kühlung für Spindel, Führungen und Schaltschrank
# 2 Ölschmiersysteme
# Ölnebel-Absaug-/Rückgewinnungssystem: LTA
# Brandschutz: Kraft & Bauer
# Werkstückerkennung P/Y: mit Niederdruckluftdetektoren
# Prozesskontrolle: Marposs T25
# Werkzeugaufnahmekontrolle in der Arbeitsspindel
Giocsxxi Rmegpt Ebtet
# Dokumentation: unvollständig
Maschinenstatus:
Nicht funktionsfähig
# Motor für Hydraulikeinheit defekt (durchgebrannt)

---
