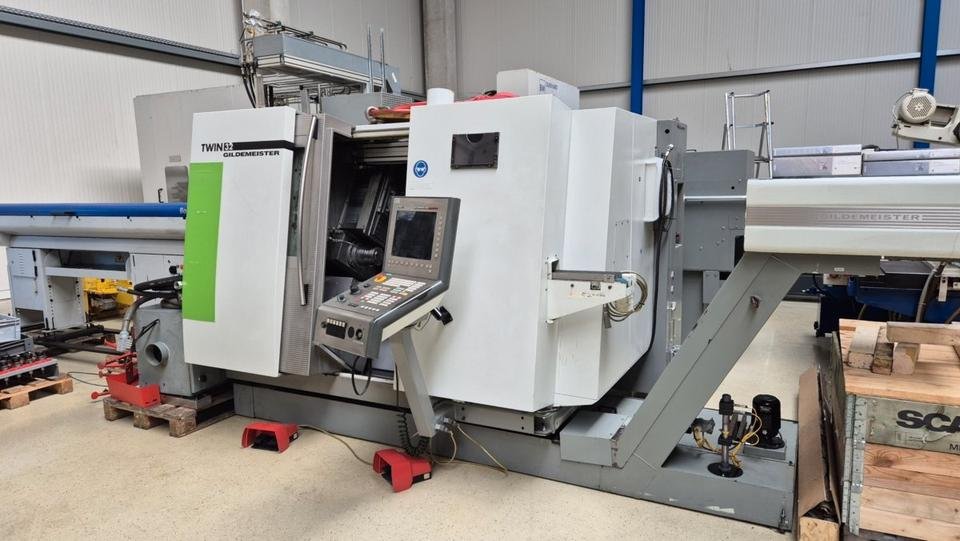

CNC Lathe GILDEMEISTER TWIN 32

Beschreibung

Baujahr: 2007
Drehdurchmesser 100 mm
Drehlänge 320 / 345 mm
Steuerung Siemens 840 D
Umlaufdurchmesser 145 mm
Spindelabstand 580 mm
Schlitten I - Planweg (X1) 220 mm
Schlitten I - Längsweg (Z1) 320 mm
y-Achse +/- 30 mm
Eilgang (X/Y/Z) 30/15/30 m/min
Schlitten II - Planweg (X2) 120 mm
Schlitten II - Längsweg (Z2) 345 mm
Eilgang (X/Z) 30 m/min
Verfahrweg Gegenspindel (Z3) 380 mm
Querhub (X3) 145 mm
Stangendurchmesser max. 36 mm
Eilgang (X/Z) 20/30 m/min
Antriebsleistung (40/100 % ED) 26/21 kW
Spindeldrehzahlen 40 - 7200 U/min
Gesamtleistungsbedarf 42 kVA
Maschinengewicht ca. 5,3 t
CNC Dreh- und Fräszentrum mit Y-Achse, 2 Revolver, Gegenspindel und
Stangenlader.

Insgesamt wurden in den letzten 5 Jahren über 44.000,- EUR in notwendigen
Reparaturen und Wartungen über DMG MORI investiert (Austausch der Hauptspindel S4, Kugelrollspindeln, etc.).


Ausstattung:

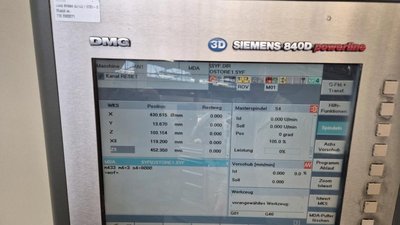

- CNC Steuerung SIEMENS 840 D powerline
- Anzahl der gesteuerten Achsen 9 Stück
- 2 x C-Achse
- Y-Achse im oberen Revolver
- Abholeinrichtung mit Greifer
- 2 Revolver Fabrikat SAUTER mit 12 Werkzeugplätzen (angetrieben), VDI 25
- Werkzeugantrieb mit einem Drehzahlbereich von 30 bis 6000 1/min.

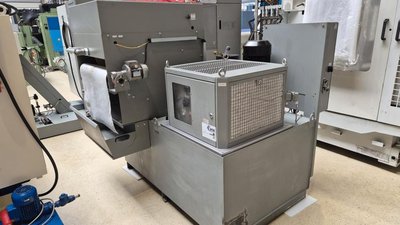

- Kühlmitteleinrichtung mit Papierbandfilter
- Späneförderer
- Spannzangenfutter auf Haupt- und Gegenspindel

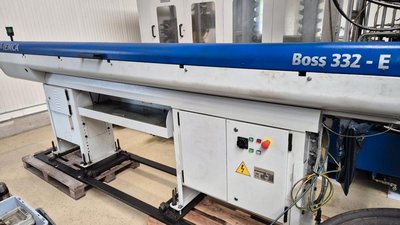

- Stangenlademagazin Fabrikat IEMCA BOSS 332 E 32 L, max. Stangenlänge 3180 mm
