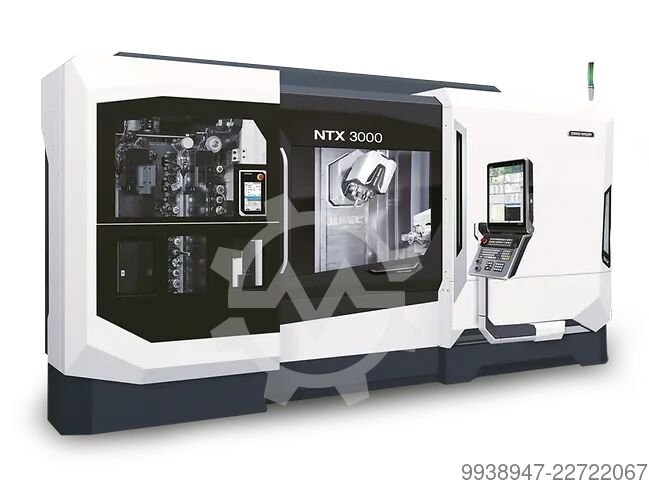

DMG MORI NTX 3000 / 1500

Zustand:
sehr gut (gebraucht)
, Baujahr:
2023
, Funktionsfähigkeit:
voll funktionsfähig
, Drehlänge:
111.111 mm
, Wir bieten Ihnen an: Hersteller: DMG MORI
Typ: NTX 3000/1500
Baujahr: 2023
Steuerung: DMG Mori Celos mit Fanuc F31iB5 Technische Daten:
Max. Drehdurchmesser: 670 mm
Drehlänge: 1.519 mm
Stangendurchlass: max. 102 mm Verfahrwege:
x1- Achse: 675 mm
y- Achse: +/- 150 mm
z1- Achse: 1.562 + 164 mm
b- Achse: +/- 120 °
a- Achse: 1.542 mm
x2- Achse: 200 mm
y2- Achse: +/- 40 mm
z2- Achse: 1.542 mm Hauptspindel:
Max. Drehzahl: 3.000 U/min
Antriebsleistung: 30/25 kW
Drehmoment: 1.194/995 Nm
Spindelnase: JIS A2-8
Spindeldurchlass: Ø 111 mm Gegenspindel:
Max. Drehzahl: 4.000 U/min
Antriebsleistung: 18,5/18,5/15 kW
Drehmoment: 599/505/409 Nm
Spindelnase: JIS A2-8
Spindeldurchlass: Ø 91 mm Frässpindel:
Drehzahlbereich: 0 – 12.000 U/min
Antriebsleistung: 28/23 kW
Drehmoment: 132/95,3 kW
Werkzeugaufnahme: Capto C6
Anzahl der Werkzeugplätze: 76 Pos. Max. Werkzeugdurchmesser: Ø 70/Ø 130 mm
Max. Werkzeuglänge: 400 mm
Max. Werkzeuggewicht: 8 kg Revolver:
Anzahl der Werkzeughalter: 12 pos. Drehzahl angetriebene Werkzeuge: 12.000 U/min
Werkzeugaufnahme: BMT40
Drehmoment: 16,9 Nm Vorschubgeschwindigkeit:
x- Achse: 50 m/min
y- Achse: 40 m/min
z- Achse: 50 m/min
a- Achse: 36 m/min
x2- Achse: 25 m/min
y2- Achse: 18 m/min
z2- Achse: 40 m/min
b- Achse: 100 U/min Betriebsstunden: ca. 4.500 h
Spindelstunden: ca. 2.200 h Technische Merkmale & Zubehör:
− Hydraulisches 3- Backenfutter, Fabr. SMW KNCS-N-400-128 inkl. Hohlspannzylinder für die Hauptspindel
− Hydraulisches 3- Backenfutter, Fabr. SMW KNCS-N-260-78-3Z inkl. Hohlspannzylinder für die Gegenspindel
− Fußschalter zur Spannfutter- Betätigung
− Automatische Spannwegüberwachung des Spannzylinders für Haupt- und Gegenspindel
− Reitstockfunktion für die Gegenspindel
− Magazinseitiges Bedienfeld fürs Werkzeugmagazin
− Kühlmittel: Wasserlösliches Kühlmittel
− Späneförderer (Auswurf rechts)
− Kühlmitteltemperierung/ Kühlmittelkühler
− Kühlmittelspritzpistole
− Schwimmschalter für Kühlmittel
− Kühlmitteldusche am Spannfutter der Haupt- und Gegenspindel
− Druckluft- Abblassystem für Spannfutter (Gegenspindel)
− Ölnebelabscheider zeroGOF #2
− Ölabscheider
− IKZ 70 bar, Bandfilteranlage TMF300, Tank 980 l
− Manuelles Werkzeugvoreinstellgerät für Haupt- und Gegenspindel
− Direktes Wegmessystem in x1-, x2-, y-, z1-, z2- Achse
− Spindelsensor- Messsystem mit Funk- Signalübertragung, Fabr. Renishaw RMP600
− Universal- Filter
− 3D quickSET
− Zyklus Alternierende Drehzahl
− Zyklus „Reitstockspitze am Revolver“
− Zyklus MPC – Machine Protection Control
− Zyklus MVC – Machine Vibration Control
− Synchron- Gewindeschneiden ohne Ausgleichsfutter
− Erhöhung der Eingabefeinheit auf 0,0001 mm
− Cs Steuerung Werkzeugspindel
− Programmneustart Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang, wenn dies in den Zusatzinformationen vermerkt ist. Änderungen und Irrtümer in den technischen Daten und Angaben, sowie Zwischenverkauf vorbehalten!
