VMC100 CNC frézovací stroj pro frézování nástrojů CAM

Beschreibung

Biete eine funktionsfähige EMCO VMC100 CNC Fräsmaschine zum Verkauf an.

❗Die Maschine ist in einem dem alter entsprechenden guten Zustand und kann sofort eingesetzt werden.

❗Sie ist geeignet für Materialen wie Stahl, Aluminium, NE-Metalle, Kunststoffe, etc.

❗Die Maschine wurde mit einem Parallel/Ethernet Adapter ausgerüstet, damit ist es möglich den G-Code von einem CAM-Programm direkt per Netzwerk auf die Maschine zu übertragen.

❗Postprozessoren sind z.B. für FUSION 360 verfügbar.

Technische Daten:

ARBEITSBEREICH
Schlittenweg längs (X) 185 mm
Schlittenweg quer (Y) 95 mm
Schlittenweg senkrecht (Z) 200 mm
Werkstückdimension (LxBxH) 190x100x60 mm
Nutzbarer Z-Hub 100 mm
Abstand Spindelnase-Tischoberfläche 95- 195 mm

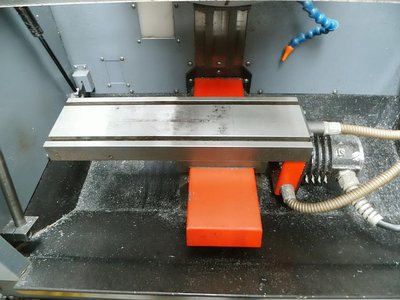

FRÄSTISCH
Aufspannfläche (LxB) 425x125 mm
Max. Tischbelastung 10 kg
2 T-Nuten 11 mm
T-Nuten-Abstand 90 mm

FRÄSSPINDEL
Spindellagerung Ø 40 mm
Lagerungsart Wälzlager
Werkzeugaufnahme ähnlich DIN 2079 SK 30
Anzugsbolzen Werksnorm
Werkzeugspannung automatisch

FRÄSSPINDELANTRIEB
Hauptmotor (DC, 100/60% ED) 600/800 W
Art Direktantrieb
Drehzahlbereich (stufenlos regelbar) 10-4000 U/min
Max. Drehmoment 8,4 Nm

ZERSPANUNGSLEISTUNG
Bohrleistung in Stahl (9S20) und Vorschubs = 0,01 mm/U Ø 10 mm
Gewindeschneidleistung in Stahl (9S20) max. M8x10 mm tief

VORSCHUBANTRIEB
Schrittmotor-Einzelantrieb + Kugelrollspindel
Vorschub in X/Y/Z Achsen 1-2000 mm/min
Eilgänge in X/Y/Z Achsen 3/3/3 m/min
Vorschubkraft in X/Y/Z-Achsen 1800 N

WERKZEUGSYSTEM
Werkzeugmagazin Trommel mit Richtungslogik
Anzahl der Werkzeugstationen 10
Einzugskraft 1100 N
Max. zulässiges Werkzeuggewicht 0,7 kg
Max. Werkzeug Ø 60 mm
Span-zu-Spanzeit nach VDI 2852
T1/T2/T3 9,9/9,1/9,1 sec
Werkzeugwechselzeit (ohne Verfahrbewegungen)
T1/T2/T3 6,2/5,9/5,9 sec

ELEKTRISCHER ANSCHLUSS
Netzversorgung 200 V N/PE, 50/60Hz
Zulässige Spannungsschwankungen ± 10%/-5%
Anschlusswert 2,65 KVA
Hauptsicherung Maschine 12 A

ABMESSUNGEN
Maschinenabmessungen (LxBxH) 2035x85Ox 1880 mm
Maschinengewicht ca. 300 kg

Zum Lieferumfang gehört:

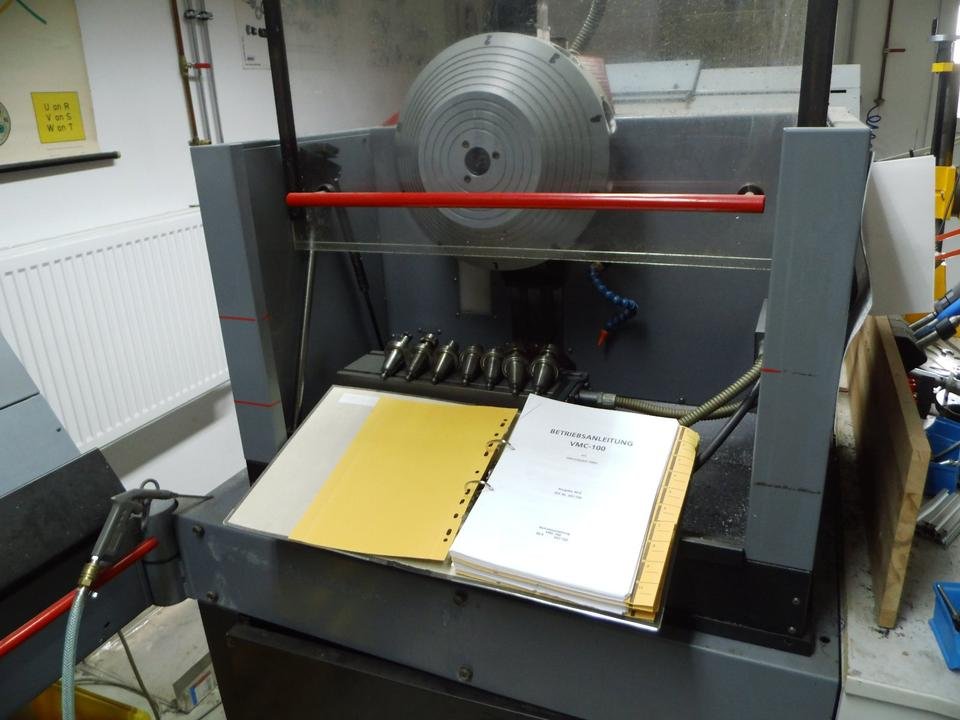

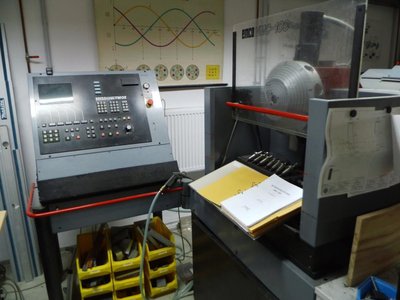

✅ EMCO VMC100 mit Untergestell und zugehöriger Steuerung TM 02
✅ Datendiskette zur Wiederherstellung der Maschinendaten
✅ Datenübertragungsset Ethernet
✅ Vollständige Dokumentation (Betriebsanleitung Maschine/ Steuerung, Programmieranleitung, Ersatzteilkatalog)

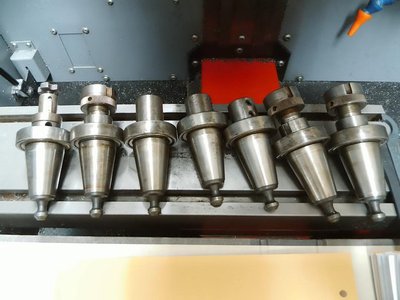

✅ 6 Stück Werkzeughalter SK30 + 1 Stück Einstelldorn SK30
✅ Kühlmittelpumpe für Schwallkühlung

Die Maschine kann gern nach vorheriger Absprache besichtigt und getestet werden. Beim Verladen kann geholfen werden (Stapler vorhanden). Versand ist ebenfalls möglich.

Privater Verkauf ohne Rücknahme und Garantie.

---
