NAKAMURA- TOME WY 250

Zustand:
sehr gut (gebraucht)
, Baujahr:
2008

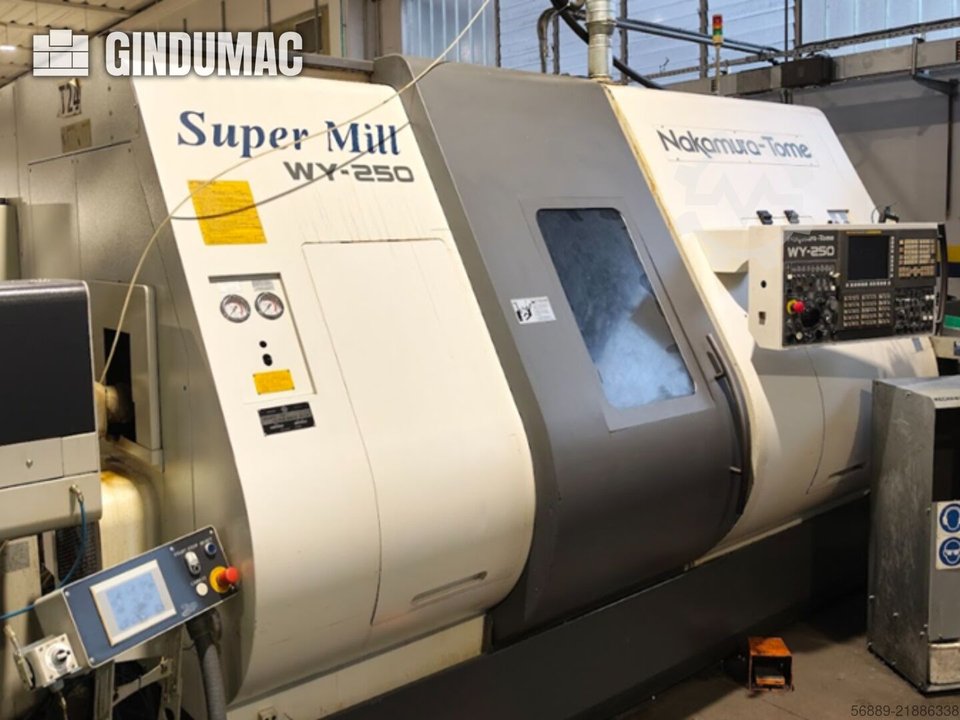

, Nakamura Super Mill WY-250 CNC Drehmaschine

Kapazität:

Max. Drehdurchmesser: 215 mm
Standard-Drehdurchmesser: 150 mm
Abstand zwischen Spitzen: max. 870 mm / min. 250 mm
Max. Drehlänge: 580 mm
Stangenkapazität links/rechts: L: 65 mm R: 51 mm
Futtergröße: links: 210 mm (8″) rechts: 165 mm (6″)

Achsenverfahrweg:

Dkscgpsy Ipp Rjt Ebtsl
Schlittenweg (X1 / X2): 160,5 mm / 160 mm
Schlittenweg (Z1 / Z2): 580 / 580 mm
Schlittenweg (Y1 / Y2): ±50 mm / -50 mm, +20 mm
Schlittenweg (B2-Achse): 620 mm
Eilgang X1 / X2: 18 m/min
Eilgang Z1 / Z2: 36 m/min
Eilgang B2-Achse: 36 m/min
Eilgang Y1 / Y2: 10 m/min

Haupt- und Gegenspindel:

Spindeldrehzahl: 4500 min⁻¹ / 5000 min⁻¹
Drehzahlbereich: stufenlos / stufenlos
Spindelnase: A2-6 / A2-5
Durchgangsbohrung Spindel: 80 mm / 63 mm
Innendurchmesser vorderes Lager: 110 mm / 90 mm
Durchgang Zugrohr: 66 mm / 52 mm

C-Achsen:

Kleinste Eingabeeinheit: 0,001°
Kleinste Befehleinheit: 0,001°
Max. Indexgeschwindigkeit: 600 min⁻¹
Vorschubgeschwindigkeit: 1–4800 mm/min
Spannung C-Achse: Scheibenbremse
Positionierzeit C-Achse: 1,5 s

Oberer/unterer Revolver:

Revolvertyp: 12-fach Trommelrevolver
Anzahl Werkzeugstationen: 48 (2 x 24)
Werkzeuggröße Vierkant: 25 mm
Werkzeuggröße Rundschaft: 32 mm
Angetriebene Werkzeuge:
Antriebssystem: Einzelantrieb
Spindeldrehzahl: 6000 min⁻¹ / 3600 min⁻¹
Drehzahlbereich: stufenlos
Anzahl Werkzeugstationen: 12 × 2
Spannzangengröße: ER32
Werkzeughalterbereich gerade: 2 mm – 20 mm
Werkzeughalterbereich quer: 2 mm – 20 mm

Antriebsleistung und Drehmoment:

Linke Spindel: 18,5 / 11 kW 225 / 185 Nm
Rechte Spindel: 15 / 11 kW 120 / 120 Nm
Werkzeugspindeln: 7,5 / 3,7 kW 40 / 16 Nm
Allgemein:
Maschinenhöhe: 2395 mm (ohne Absaugung)
Stellfläche: 4436 mm × 2674 mm / 4905 mm × 3331 mm
Maschinengewicht: 14`000 kg

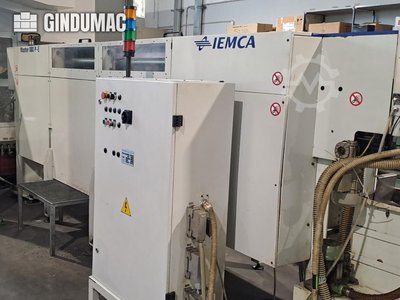

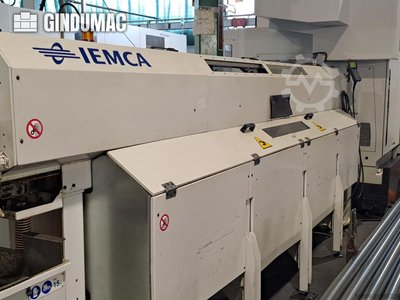

Angebotsumfang gemäss Fotostrecke u.a dabei sind: Nakamura Drehmaschine, Werkzeughalter (angetrieben und nicht angebtrieben), Spannzangen, komplette Betriebsdokumentation, Portallader und Laderoboter, Iemca Master 880 Verso Stangenlader, Peripheriegeräte (Späneförderer, Transformer, Ölnebelabscheider etc)

Für die Richtigkeit, Vollständigkeit und Aktualität der Angaben wird keine Gewähr übernommen.

---
