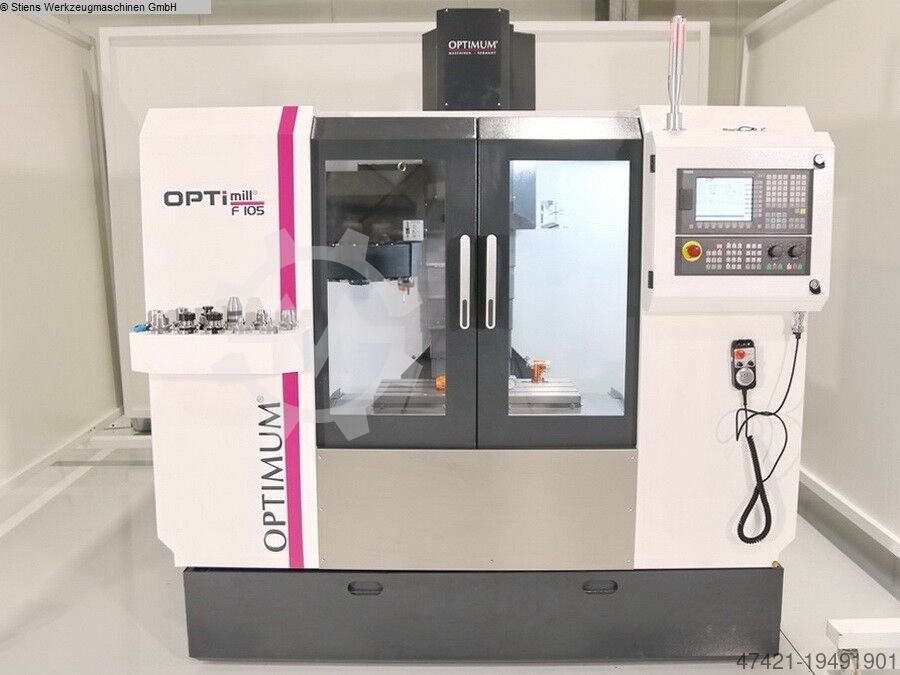

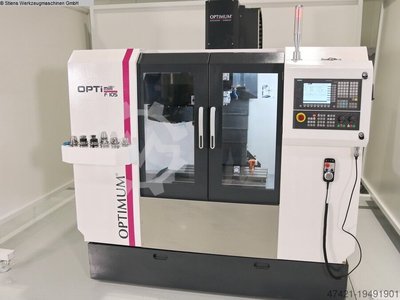

OPTIMUM OPTImill F 105 CNC

Zustand:
neu
, Baujahr:
2021

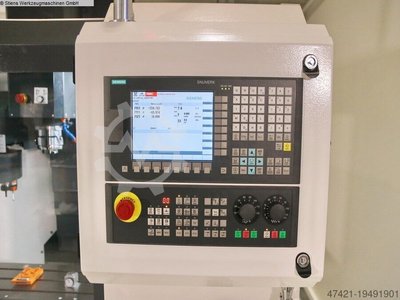

, Optimum CNC-Fräsmaschine OPTImill F 105 CNC Sinumerik 808D ADVANCE mit Zubehör (Neuware, unbenutzter Zustand):

inklusive Zubehör:
- CNC Werkzeug Starterset BT 40
- SPW 12 Spannwerkzeugsortiment 58-teilig
- Hydraulischer Frässchraubstock HCV 105
- 20 Liter Schneid- & Bohremulsion AQUACUT C1
- Vorbereitung 4. Achse

- Karussell-Werkzeugwechsler mit 12 Werkzeugplätzen
- Alle Linearführungen mit Edelstahlabdeckungen
- Automatische Zentralschmierung
- Siemens Hauptspindelmotor
- Servoantrieb von SIEMENS in allen Achsen (geschlossener
Regelkreis)
- Max. Spindelgeschwindigkeit 10.000 min¯¹
- Maschinenleuchte im Arbeitsraum
- Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-
Schlagschalter
- Kühlmitteleinrichtung mit 120 Liter Kühlmitteltank
- Werkzeugwechsel erfolgt automatisch oder mittels Knopfdruck
(elektropneumatische Werkzeugspanneinrichtung)

Abmessungen und Gewichte:
Länge ca. 2164 mm
Breite/Tiefe ca. 1860 mm
Höhe ca. 2200 mm
Gewicht ca. 2800 kg

Bohr-Fräsleistung:
Messerkopfgröße max. 70 mm
Schaftfräsergröße max. 35 mm

Eilgang Geschwindigkeit:
X-Achse 15000 mm/min
Y-Achse 15000 mm/min
Z-Achse 15000 mm/min

Elektrische Daten:
Anschlussspannung 400 V
Netzfrequenz 50 Hz

Elektrischer Anschluss:
Gesamt Anschlusswert 15 kVA

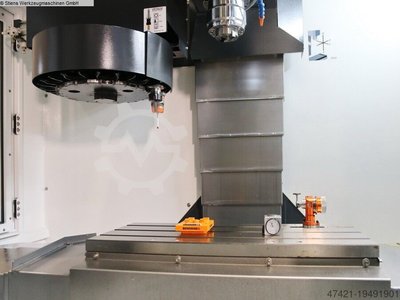

Frästisch horizontal:
Länge 800 mm
Breite 320 mm
Abstand Vertikalspindel - Frästisch min. 100 mm
Abstand Vertikalspindel - Frästisch max. 600 mm
T-Nuten Größe 14 mm
T-Nuten Anzahl 3
T-Nuten Abstand 100 mm
Traglast max. 300 kg

Genauigkeit:
Wiederholgenauigkeit ± 0,008 mm
Positioniergenauigkeit ± 0,008 mm

Kühlschmiermittelsystem:
Kühlmittelpumpe(n) Antriebsleistung 650 W
Tankinhalt 120 l

Pneumatischer Anschluss:
Betriebsdruck 7 bar

Verfahrweg:
X-Achse automatisch 550 mm
Y-Achse automatisch 305 mm
Kdjcgpoyxyhfjt Ebtsl
Z-Achse automatisch 460 mm

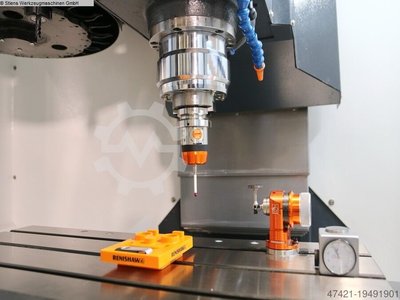

Vertikalspindel:
Spindelaufnahme BT 40
Drehzahlbereich 10 – 10000 min¯¹
Leistung Antriebsmotor Dauerbetrieb S1 7,5 kW
Leistung Antriebsmotor S6-30 % Betrieb 11 kW
Drehmoment Antriebsmotor Dauerbetrieb S1 48 Nm
Drehmoment Antriebsmotor 30% Betrieb S6 70 Nm

Vorschubmotor Drehmoment:
X-Achse Dauerbetrieb S1 8 Nm
Y-Achse Dauerbetrieb S1 8 Nm
Z-Achse Dauerbetrieb S1 11 Nm

Werkzeugwechsler:
Bauart Karussell
Anzahl der Werkzeugplätze 12 Werkzeuge
Werkzeugdurchmesser max. 70 mm
Werkzeuglänge max. 300 mm
Werkzeuggewicht max. 6 kg
Zeit-Werkzeugwechsel Werkzeug zu Werkzeug (T to T) 7 s

CNC Werkzeug Starterset BT 40:
- 1 Stück Halter Messerkopf mit Aufnahme 27 mm
- 1 Stück Schnellspannbohrfutter 1,5 - 16 mm
- Je 2 Stück Weldon 6 mm / 20 mm
- Je 1 Stück Weldon 8 mm / 10 mm / 12 mm / 16 mm
- 1 Stück Adapter BT 40 auf MK 3
- 4 Stück Spannzangenhalter ER 32
- 1 Stück Spannzangenschlüssel ER 32
- 18-teiliger Spannzangensatz ER 32
- 1 Stück Höheneinstellgerät
- 1 Stück Montage- und Werkzeugeinstellhilfe
- 15 Stück Anzugsbolzen

Hydraulischer Frässchraubstock HCV 105:
- Robuster Aufbau zum Fräsen
- Führungsflächen gehärtet und geschliffen
- Booster-System, wenig Kraftaufwand, hohe Druckleistung beim
Spannen
- Weiter Spannbereich durch Arretierbolzen mit verschiedenen
Lochabständen
- Hergestellt aus hochqualitativem Edelstahl
- Lange Lebensdauer durch hohe Qualität
- Hohe Klemmkraft

Backenhöhe 42 mm
Backenbreite 107 mm
Spannweite 170 mm
Länge ohne Kurbel 442 mm
Bauhöhe 107 mm
T-Nuten 16 mm
Spanndruck 24,5 kN
Spannkraft 2500 kg

Abmessungen und Gewichte:
Gewicht ca. 22 kg

---
