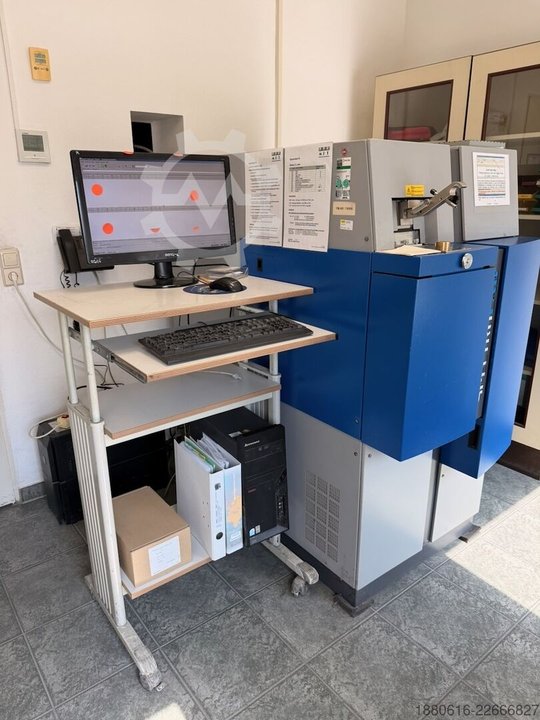

Spectro SPECTROLAB F / LAVFC01A

Hersteller: SPECTRO Analytical Instruments GmbH & Co. KG
Typ: SPECTROLAB F / LAVFC01A
Baujahr: 2004
Projekt-/Auftrags-Nr.: 16996/04
Lab No.: 116996-04
Stationäres Metallanalysegerät / OES-Funkenspektrometer für Kupferlegierungen
Stationäres SPECTRO SPECTROLAB F Metallanalysegerät zur quantitativen Werkstoffanalyse
mittels optischer Emissionsspektrometrie (OES/Funkenspektrometrie). Das System ist laut vorhandener Originaldokumentation auf die Analyse von
Kupferbasiswerkstoffen ausgelegt. Installiert bzw. dokumentiert sind die Programme CU-00 zur
Standardisierung der Cu-Basis, CU-20 für Cu/Zn-Legierungen sowie CU-70 für Cu/Al-
Legierungen. Das Spektrometer verfügt über drei dokumentierte Optiken und Messkanäle für zahlreiche
Legierungselemente und Begleitelemente. Erfasst werden unter anderem Cu, Zn, Pb, Sn, Al, Fe, Ni,
Si, Mn, Mg, Cr, Co, Cd, Sb, P und S. Zum Gerät ist umfangreiche Originaldokumentation vorhanden, darunter Prüf- und
Photomultiplierprotokolle, Konfigurationsunterlagen, Standardisierungsunterlagen sowie das
Bedienungshandbuch für die Software Spark Analyzer Vision. Weiterhin sind verschiedene
Rekalibrations-/Referenzproben und Zubehörteile vorhanden. Ein vorhandener Analyseausdruck vom 20.12.2022 dokumentiert den praktischen Einsatz des
Systems zur Analyse von CuZn40Pb2-Werkstoffen. Der Ausdruck weist Messwerte für zahlreiche
Legierungs- und Spurenelemente aus. Gebrauchter Zustand mit alters- und nutzungsbedingten Gebrauchsspuren. Das Gerät stammt aus dem Jahr 2004. Umfangreiche gerätespezifische Dokumentation, Zubehör
und Rekalibrations-/Referenzproben sind vorhanden. Eine Nutzung bzw. Durchführung von
Werkstoffanalysen ist durch vorhandene Analyseausdrucke aus Dezember 2022 dokumentiert. Lieferumfang
• SPECTRO SPECTROLAB F Metallanalysegerät
• vorhandene Rekalibrations-/Referenzproben
• verschiedene Probenkörper und Standards
• Satz Kabel bzw. vorhandene Anschlussleitungen
• Kleinteile und Verbrauchsmaterial
• Adapter für Kleinteile
• vorhandene Bornitridscheiben
• vorhandenes SPECTRO-Zubehör
• Software-/Datenträger, darunter SPECTRO Data Backup
• Dokumentation und Prüfunterlagen
• Bedienungshandbuch Spark Analyzer Vision
• Unterlagen zu DIA 2000 / DIA2000SE
• Photomultiplier-Prüfprotokolle
• Konfigurations- und Standardisierungsunterlagen
PC, Monitor, Drucker sind in den ursprünglichen Lieferunterlagen aufgeführt. Messverfahren: Optische Emissionsspektrometrie (OES) / Funkenspektrometrie
Ausführung: stationäres Metallanalysegerät
Auslesesystem: MIKRO 8
Kalibrierung: Cu-Basis
Anwendungen: Cu-20 / Cu-70
Standardisierung: CU-00 – Cu-Base
Installierte Programme:
CU-00 – Standardisation Cu-Base
CU-20 – Cu/Zn-Legierungen
CU-70 – Cu/Al-Legierungen
Optisches System:
1 × UV-Optik, dokumentiert mit 6 Linien
2 × Luftoptiken, dokumentiert mit 13 / 7 Linien
Optik 1: 3600 / 750
Optik 2: 3600 / 750
Optik 3: 2400 / 750
Monochromator: Nein
Anregungsquelle: 3000 / 300 Hz / Pure Ar
Betriebsspannung: 230 V
Netzfrequenz: 50 Hz
Betriebssprache: Deutsch
Dokumentierte Elemente:
Cu, Zn, Pb, Sn, Al, Fe, Ni, Si, Mn, Mg, Cr, Co, Cd, Sb, P, S
Photomultiplier: überwiegend R6350, einzelne UV-Kanäle R6351 gemäß Prüfunterlagen
Software laut Dokumentation: DIA 2000 Basis / DIA2000SE, Spark Analyzer Vision
Spark Analyzer Vision Handbuch: Version 09/2004
dokumentierte Software-Version: 1.40.0xx
