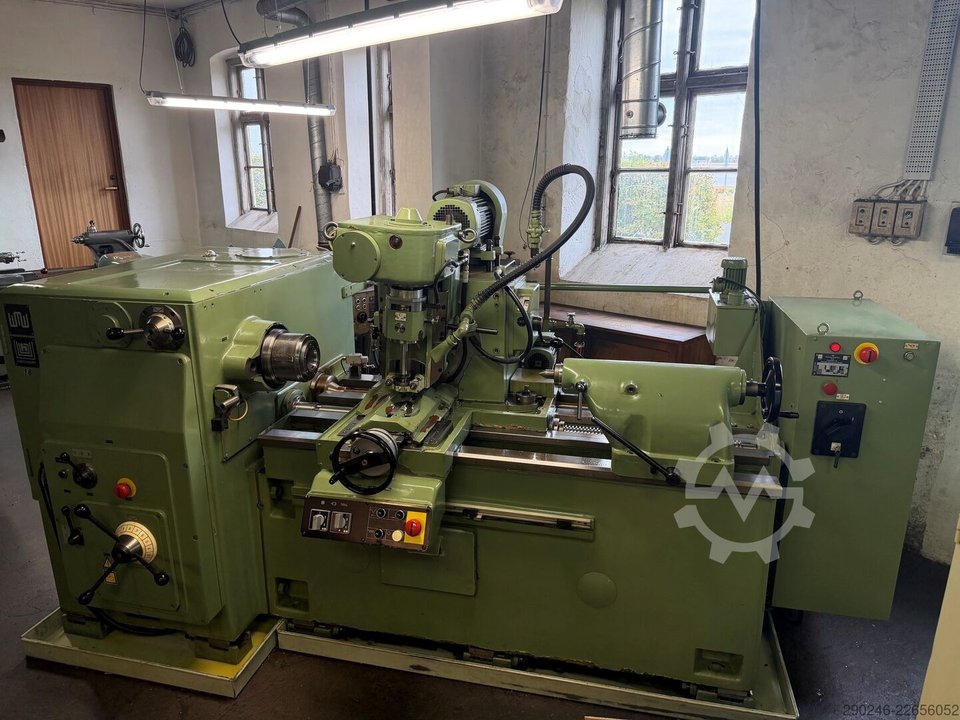

WMW HECKERT ZFWVG 250x800
16000.00 €
| Stan | gebraucht |
|---|---|
| Výrobce | Fanuc |
| Rok výroby | 2000 |
| Maschinenbezeichnung | Gewindefräsen und Wälzfräsmaschine |
| Modell | ZFWVG 250x800 |
| Zustand | sehr gut (gebraucht) |
| Funktionsfähigkeit | voll funktionsfähig |
| Größtes Übersetzungsverhältnis | 10:01 |
| Größte Zahnungstiefe | 15 |
| Größte Breite der Zahnfläche | 50 |
| Horizontale Bewegung X-Achse | -114 - 178 mm |
| Vertikale Bewegung Y-Achse | -178 - 190 mm |
| er Schlittengrundplatte Z-Achse | -10 |
| delstock-Schwenkbereich B-Achse | -3 - 90 Grad |
| Maschinenmitte zu Spindelseite | 165 mm |
| Anzahl von Zähnen | 5-200 einschl. |
| Helixact | 100 |
| Teichlorethylen | 102 - 210 mm |
| Bohren von großen Durchmessern | 5 3/64" |
| Tiefe des Kegels | 5.29" |
| er gesamten Spindel Perforieren | 3.35" |
| kstückspindelstock Schleppachse | 30 Grad |
| kspindel Anzahl der Umdrehungen | 0 83 min-1 |
| X-Achse Horizontal | 80 mm/sec |
| Y-Achse vertikal | 80 mm/sec |
| Z-Achse Schlittengrundplatte | 80 mm/sec |
Popis
Zustand:
gut (gebraucht)
, Baujahr:
2000
, Zahnraddurchmesser:
449 mm
, Ausgestattet mit: Fanuc 150MB CNC-Steuerung
Trockenes Schneiden
Cutter-Abdeckung
Späne-Absaugsystem
Automatische Türen
Hydraulisches System
Schmierungssystem
Arbeitslicht
Stapel-Licht Spezifikationen: Größtes Übersetzungsverhältnis: 10:01
Arbeitsbereich (kontinuierlich):
Größte Zahnungstiefe: 15,24 mm
Größte Breite der Zahnfläche: 50,8 mm
Arbeitsbereich-Achse:
Horizontale Bewegung X-Achse: -114 - 178 mm
Vertikale Bewegung Y-Achse: -178 - 190 mm
Bewegung der Schlittengrundplatte Z-Achse: -10,16 - 500 mm
Werkstückspindelstock-Schwenkbereich B-Achse: -3 - 90 Grad
Maximaler Abstand Maschinenmitte zu Spindelseite: 165 mm
Anzahl von Zähnen: 5-200 einschl. Max. Verzahnungsdurchmesser eines typischen 35-Grad-Spiralwinkels mit
Max. Fräserdurchmesser. 12"-Fräser bei den folgenden Verhältnissen: Planfräsen
1 x 1 - 13,5" - 342,9mm
2 x 1 - 16.0" - 406.4mm
5 x 1 - 17,7" - 450,0mm Abwälzfräsen (210mm Durchmesser)
1 x 1 - 10.560" - 268.22mm
2 x 1 - 10,286" - 275,00mm
5 x 1 - 11,810" - 300,00mm
Fräskopf-Durchmesser:
Helixact: 100,125,169,200,250,320mm
Kontinuierliches Tauchverfahren, Teichlorethylen: 102 - 210 mm
Werkstückspindel:
Bohren von großen Durchmessern: 5 3/64"
Steigung des Kegels nach oben auf 304,8 mm (1 Fuß): 21/32"
Tiefe des Kegels: 5.29"
Durchmesser der gesamten Spindel Perforieren: 3.35"
Geschwindigkeiten:
B-Achse Werkstückspindelstock Schleppachse: 30 Grad
A-Achse Werkstückspindel Anzahl der Umdrehungen: 0 83 min-1
X-Achse Horizontal: 80 mm/sec
Y-Achse vertikal: 80 mm/sec
Z-Achse Schlittengrundplatte: 80 mm/sec
Platzbedarf L x B x H (ungefähr): 4,75 x 3,40 x 2,54 m / 188" x 134" x 100"
Gewicht der Maschine (ungefähr): 10980 kg / 24,156#
gut (gebraucht)
, Baujahr:
2000
, Zahnraddurchmesser:
449 mm
, Ausgestattet mit: Fanuc 150MB CNC-Steuerung
Trockenes Schneiden
Cutter-Abdeckung
Späne-Absaugsystem
Automatische Türen
Hydraulisches System
Schmierungssystem
Arbeitslicht
Stapel-Licht Spezifikationen: Größtes Übersetzungsverhältnis: 10:01
Arbeitsbereich (kontinuierlich):
Größte Zahnungstiefe: 15,24 mm
Größte Breite der Zahnfläche: 50,8 mm
Arbeitsbereich-Achse:
Horizontale Bewegung X-Achse: -114 - 178 mm
Vertikale Bewegung Y-Achse: -178 - 190 mm
Bewegung der Schlittengrundplatte Z-Achse: -10,16 - 500 mm
Werkstückspindelstock-Schwenkbereich B-Achse: -3 - 90 Grad
Maximaler Abstand Maschinenmitte zu Spindelseite: 165 mm
Anzahl von Zähnen: 5-200 einschl. Max. Verzahnungsdurchmesser eines typischen 35-Grad-Spiralwinkels mit
Max. Fräserdurchmesser. 12"-Fräser bei den folgenden Verhältnissen: Planfräsen
1 x 1 - 13,5" - 342,9mm
2 x 1 - 16.0" - 406.4mm
5 x 1 - 17,7" - 450,0mm Abwälzfräsen (210mm Durchmesser)
1 x 1 - 10.560" - 268.22mm
2 x 1 - 10,286" - 275,00mm
5 x 1 - 11,810" - 300,00mm
Fräskopf-Durchmesser:
Helixact: 100,125,169,200,250,320mm
Kontinuierliches Tauchverfahren, Teichlorethylen: 102 - 210 mm
Werkstückspindel:
Bohren von großen Durchmessern: 5 3/64"
Steigung des Kegels nach oben auf 304,8 mm (1 Fuß): 21/32"
Tiefe des Kegels: 5.29"
Durchmesser der gesamten Spindel Perforieren: 3.35"
Geschwindigkeiten:
B-Achse Werkstückspindelstock Schleppachse: 30 Grad
A-Achse Werkstückspindel Anzahl der Umdrehungen: 0 83 min-1
X-Achse Horizontal: 80 mm/sec
Y-Achse vertikal: 80 mm/sec
Z-Achse Schlittengrundplatte: 80 mm/sec
Platzbedarf L x B x H (ungefähr): 4,75 x 3,40 x 2,54 m / 188" x 134" x 100"
Gewicht der Maschine (ungefähr): 10980 kg / 24,156#
