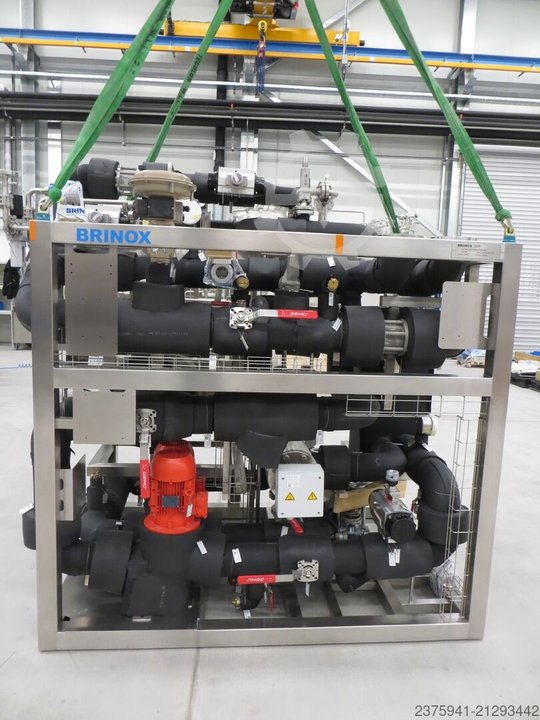

Brinox LEP 2.3 KK6752 Paket 7

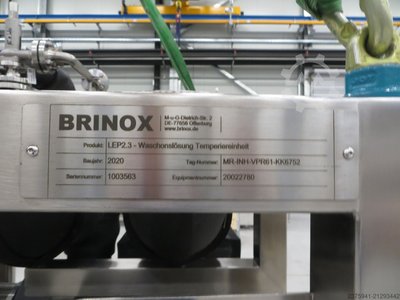

Hersteller: BRINOX Process Systems
Typ: LEP 2.3
Anlagentyp: Temperiereinheit für Wasch- und Elutionslösungen
Baujahr: 2020
Seriennummer: 1003563
Gerätenummer: KK6752
Ausführung: Edelstahl-Skid, pharmazeutische Bauweise
LEP 2.3 KK6752 Paket 7
Technische Daten
Bauart:

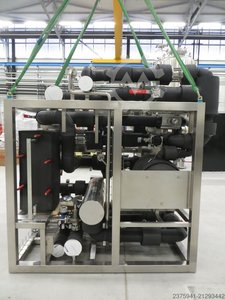

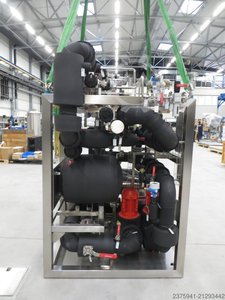

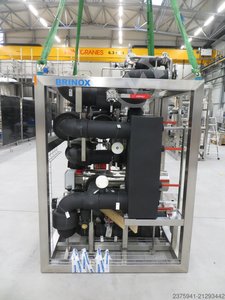

Kompakte, vormontierte Temperiereinheit auf geschweißtem Edelstahlrahmen (Skid-System)
Werkstoffe:
Produktberührt: Edelstahl 1.4435 / 1.4404
Nicht produktberührt: Edelstahl 1.4301
Rohrleitungssystem:
Orbitalschweißung (pharmatauglich)
Vollverschweißte Ausführung
As-Built-Isometrie vorhanden
Druckdaten:
Dichtheitsprüfung mit Druckluft
Prüfdruck: 3,37 bar
Haltezeit: 1 Stunde
Ergebnis: Leckagefrei
Mess- und Regeltechnik:
Druckmessung (PIR, PI, PIRC)
Temperaturmessung (TI, TIRC)
Füllstandsmessung (Grenzwert)
Durchflussüberwachung
Stellungsrückmeldungen
Motorsteuerung
Auf/Zu-Ventile pneumatisch
Messbereich Drucksensorik: 0–10 bar
Elektrische Anbindung:
Steuerluft: 6 bar
Automatisierungsfähig (PLT-Stellen vollständig dokumentiert)
Hauptkomponenten:
2 Prozesspumpen
Plattenwärmetauscher
Rippenrohr-Wärmetauscher
Ausdehnungsgefäß
Mehrere hygienische Regel- und Absperrventile
Integrierte Instrumentierungseinheiten
Kühlmedium:
Kühlsole (Vorlauf/Rücklauf Schnittstellen vorhanden)
─────
Abmessungen / Gewicht
Bauform: Kompakte Skid-Einheit
Industrieausführung für Reinraum-/Technikbereich
(Transport- und Aufstellmaße gemäß Layout-Zeichnung)
Anwendungsbereich
Temperierung von:
Waschlösungen
Elutionslösungen
Prozessmedien im biopharmazeutischen Umfeld
Einsatzbereich:
Biotechnologie
Plasmafraktionierung
GMP-Produktionsanlagen
Aufbau / Konstruktion
Geschweißter Edelstahlrahmen
Vibrationsarme Pumpenmontage
Hygienische Rohrführung
Vollständige R&I-konforme Umsetzung
Klare Trennung Produkt- / Nicht-Produktbereich
Service- und Wartungszugänglichkeit geprüft
Mechanische SAT-IQ Prüfung durchgeführt
Messtechnische SAT-IQ Prüfung durchgeführt
R&I-Diagrammprüfung erfolgt
Layout-Zeichnungsprüfung erfolgt
Zustand
Baujahr 2020
Industrie- und Pharmaausführung
Neu Original Verpackt
Druckgeprüft
Sensorik kalibriert
FAT durchgeführt
FAT / Dokumentation
Vorhanden:
FAT Plan und Bericht
Abweichungsmanagement
Layoutprüfung
R&I-Prüfung
Dichtheitsprüfung
Sensor-Kalibrierung
Wartungs- und Zugänglichkeitsprüfung
EN10204 Werksbescheinigung
Materiallisten (LBM)
As-Built-Isometrie
Komponentenlisten (Apparate & PLT-Stellen)
Besondere Merkmale
Pharma-GMP taugliche Ausführung
Komplette Validierungsdokumentation
Lückenlose Rückverfolgbarkeit
Zertifizierte Druckprüfung
Kalibrierzertifikate akkreditierter Labore
Hochwertiger Anlagenbau durch BRINOX
High-End-Biopharma-Standard
