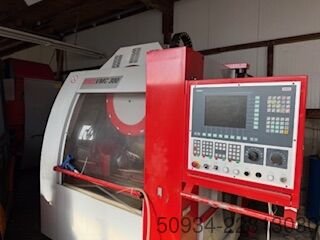

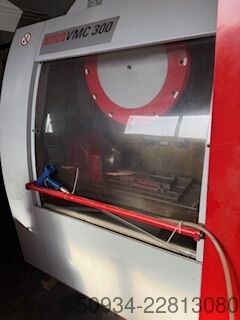

EMCO VMC 300 D
2990.00 €
VB
| Zustand | gebraucht |
|---|---|
| Hersteller | Siemens |
| Baujahr | 2004 |
| Maschinenbezeichnung | Leit-/Zugspindeldrehmaschine |
| Modell | VMC 300 D |
| Zustand | gut (gebraucht) |
| Funktionsfähigkeit | voll funktionsfähig |
| Schlittenweg längs X | 420 mm |
| Schlittenweg quer Y | 330 mm |
| zbarer Schlittenweg senkrecht Z | 240 mm |
| Werkstückdimensionen LxBxH | 400 x 300 x 190 mm |
| Tischoberfläche | 210 - 450 mm |
| Aufspannfläche LxB | 850 x 325 mm |
| Tischbelastung | 150 kg |
| 3 T-Nuten nach DIN 650 | 14 mm |
| T-Nuten-Abstand | 100 mm |
| min | 72 dB A |
| Drehmoment | 100 Nm |
| Bohrleistung in Stahl | ø 25 mm |
| Gewindeschneidleistung in Stahl | M20 |
| Z Achsen | 0 |
| Y Achsen | 6000 N |
| Vorschubkraft in Z Achse | 8800 N |
| Auflösegenauigkeit | 0 |
| Werkzeugmagazin | Trommel mit Richtungslogik |
| Anzahl der Werkzeugstationen | 12 |
| Einzugskraft | 6000 N |
| zulässiges Werkzeuggewicht | 5 kg |
| iges Werkzeuggewicht im Magazin | ca. 36 kg |
| Werkzeugdurchmesser | 100 mm |
| Werkzeuglänge | 220 mm |
| Kugelgewindespindel | autom. Ölzentralschmierung |
| Hauptspindellager | Fettschmierung |
| Behälterinhalt | 100 l |
| Förderleistung | 10 l/min |
| Förderdruck bei 50 Hz | 3 |
| Kühlmittelzuleitung | 4 Düsen |
| Netzversorgung | 3/PE 400 V 50/60 Hz |
| Anschlusswert | 15 kVA |
| Systemdruck | 5 - 10 bar |
| Maße BxHxT | 2300 x 2450 x 2400 mm |
| Gewicht | ca. 2900 kg |
| Standort | 07554 Korbußen |
Beschreibung
Zustand:
gebraucht
, Baujahr:
2004
, emco VMC 300 D - CNC-Fräsmaschine - SIEMENS Sinumerik 810D CNC-Steuerung
- Werkzeugmagazin für 12 Werkzeuge
- CNC-Teilapparat / 4. Achse
- Kühlmitteleinrichtung
- 41300 Betriebsstunden
- Baujahr 2004 Technische Daten Arbeitsbereich:
- Schlittenweg längs X: 420 mm
- Schlittenweg quer Y: 330 mm
- Nutzbarer Schlittenweg senkrecht Z: 240 mm
- Werkstückdimensionen LxBxH: 400 x 300 x 190 mm
- Abstand Spindelnase/Tischoberfläche: 210 - 450 mm
Frästisch:
- Aufspannfläche LxB: 850 x 325 mm
- Max. Tischbelastung: 150 kg
- 3 T-Nuten nach DIN 650: 14 mm
- T-Nuten-Abstand: 100 mm
Frässpindel:
- AC-Motor, Leistung (100/60% ED): 9 / 11 kW
- Drehzahlbereich (stufenlos regelbar): 0 - 5000 U/min
- Schallpegel bei 5000 U/min: 72 dB A
- Max. Drehmoment: 100 Nm
Zerspanungsleistung:
- Fräsleistung in Stahl (16 Mn Cr5 - 790 N/mm²): 220 cm³/min
- Bohrleistung in Stahl: ø 25 mm
- Gewindeschneidleistung in Stahl: M20
Vorschubantrieb (AC-Motor-Einzelantrieb + Kugelgewindespindel):
- Vorschub in X/Y/Z Achsen: 0,01 - 12000 mm/min
- Eilgänge in X/Y/Z Achsen: 12 m/min
- Vorschubkraft in X/Y Achsen: 6000 N
- Vorschubkraft in Z Achse: 8800 N
- Auflösegenauigkeit: 0,001 mm
- Positioniergenauigkeit X/Y/Z: 0,004 mm
Werkzeugsystem:
- Werkzeugmagazin: Trommel mit Richtungslogik
- Anzahl der Werkzeugstationen: 12
- Einzugskraft: 6000 N
- Max. zulässiges Werkzeuggewicht: 5 kg
- Gesamt zulässiges Werkzeuggewicht im Magazin: ca. 36 kg
- Max. Werkzeugdurchmesser: 100 mm
- Max. Werkzeuglänge: 220 mm
- Span-zu-Spanzeit nach VDI 2852 T1/T2/T3: 8,9 / 7,0 / 7,0 s
- Werkezugwechselzeit (ohne Verfahrbewegungen) T1/T2/T3: 5,8 / 3,9 / 3,9 s
Schmiersystem:
- Führungsbahnen & Kugelgewindespindel: autom. Ölzentralschmierung
- Hauptspindellager: Fettschmierung
Kühlmitteleinrichtung:
- Behälterinhalt: 100 l
- Max. Förderleistung: 10 l/min
- Max. Förderdruck bei 50 Hz: 3,7 bar
- Kühlmittelzuleitung: 4 Düsen, extern
Elektrischer Anschluss:
- Netzversorgung: 3/PE 400 V 50/60 Hz
- Anschlusswert: 15 kVA
Pneumatischer Anschluss:
- Systemdruck: 5 - 10 bar
- Erforderlicher Mindestluftdurchsatz (bezogen auf 1 bar): 750 l/min
- Durchschnittlicher Luftverbrauch (bezogen auf 1 bar): 180 l/min
Abmessungen:
- Maße BxHxT: 2300 x 2450 x 2400 mm
- Gewicht: ca. 2900 kg
