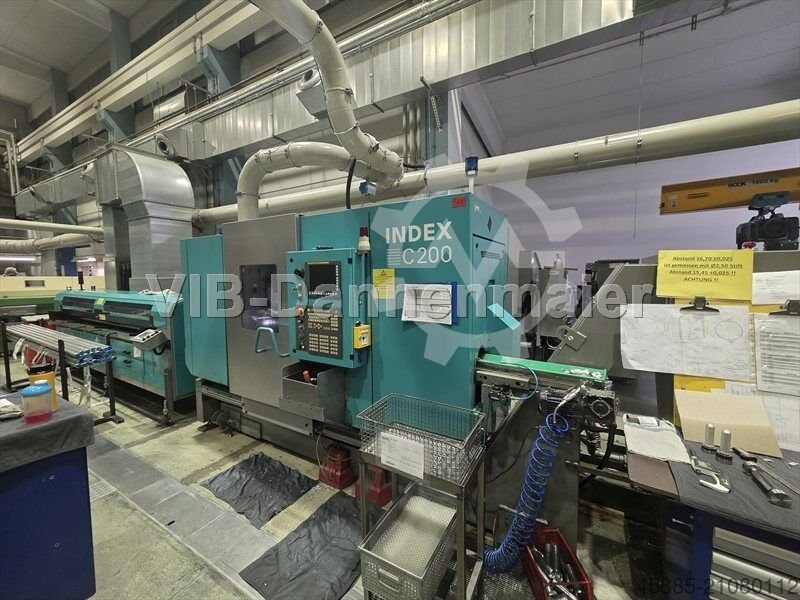

INDEX C200

Zustand:
gebraucht
, Baujahr:
2017
, INDEX C200
Baujahr: 2017 Das auf den Fotos abgebildete Werkzeug wird auf drei verfügbare C200 Maschinen aufgeteilt. Betriebsstunden: ca. 49.960 h
Hydraulikstunden: ca. 48.700 h
Hauptspindelstunden: ca. 24.800 h
Gegenspindelstunden: ca. 24.000 h Hub (mm): 20
Spannkraft min./max. (bar): 8 / 80
Kolbenflächen (cm²): 57
Druckkraft max. (kN): 45,6
Zugkraft max. (kN): 45,6 Ausstattung: Maschinen-Nr.: 10350989 – 1 Stück INDEX C200 CNC-Drehmaschine mit 3 Revolvern – Siemens-basiertes INDEX C200 Steuerungssystem
– SINUMERIK 840D SolutionLine
– Massives Gussmaschinenbett, rechtwinklig zum Boden, mit ausgezeichneter Späneableitung
– Kinematik der Werkzeugkopfleisten sorgt für maximale Dämpfung und geringen Werkzeugverschleiß
– Patentierte Plattenauflagen mit hervorragenden Dämpfungs- und Steifigkeitswerten
– Bewegungsübertragung der X-Achse erfolgt mittels „Doppelscheren“-Kinematik, was hohe Dynamik garantiert
– Thermosymmetrische Spindel Steuerung:
– INDEX C200, identisch zu SIEMENS SINUMERIK 840D SolutionLine
– Modulares Multiprozessor-Steuerungssystem, SINAMICS mit 120 Antrieben
– Bedientableau Siemens Operate, Anzeige in Deutsch
– Mehrsprachig umschaltbar
– WINDOWS und Flachbildschirm
– 2x USB 2.0 Anschluss am Bedienfeld, 2x USB insgesamt
– NCU 720.3 B PN NCK
– Integrierte SPS 317-3 PNDP und ET200S
– Sicherheitsfunktionen softwarebasiert via SIEMENS Safety-Integrated und ProfiSave Erweiterte Bearbeitungszyklen:
– Einstechzyklus
– Freistechzyklus
– Gewindestrehlen mit 4-Punkt-Bewegung Arbeitsraum:
– LED-Arbeitsraumbeleuchtung
– 1 Flachbild-TFT-Farbmonitor, 18,5''
– PCT-Touch, Frontplatte IP65 Hauptspindel (Maschinen-Nr. 10142338):
– Spindeldurchmesser: 65 mm
– Spindelende: AD 140 mm, ID 85 mm
– Stangendurchlass max.: 65 mm
– Drehzahl max.: 5.000 1/min
– Frontlagerdurchmesser: 110 mm
– Leistung 100% / 40% (kW): 31,5 / 32
– Drehmoment max. 100%/40% (Nm): 125 / 170
– Stufenlos synchronisierte Antriebseinheiten
– Hauptspindel mit Hohlspannzylinder D65/20 (für Spannzangen- oder Futterspannung)
Fpocgsy Um Rrept Ebtoh
– Hydraulische Steuerung mit Spannkrafterkennung
– C-Achse Hauptspindel
– Antrieb: Hohlspindelmotor, Spannzylinder, Messwert direkt an der Spindel
– Auflösung: 0,00014 Grad
– Positionsstreubreite (VDI/DGQ 3441) Psmax = 0,01 Grad Druckspannvorrichtung (Maschinen-Nr. 11040430):
– Spannkraft einstellbar von 8 bis 75 bar
– Für Gegenspindelspannzylinder Werkzeugträger 1 (Maschinen-Nr. 10038475):
X-Achse Verfahrweg: 110 mm
X-Achse Eilgang: 30 m/min
X-Achse Beschleunigung: 9 m/s²
X-Achse Schnittkraft: 5.000 N
Z-Achse Verfahrweg: 320 mm
Z-Achse Eilgang: 50 m/min
Z-Achse Beschleunigung: 9 m/s²
Z-Achse Schnittkraft: 5.000 N
Y-Achse Verfahrweg: 100 mm
Y-Achse Eilgang: 15 m/min
Y-Achse Beschleunigung: 9 m/s²
Y-Achse Schnittkraft: 5.000 N Angebot: 1702114 - 02 / 30.03.2017 CNC-Drehmaschine INDEX C200 (GP3790.0000F) Revolver 1:
– 14 Stationen mit zylindrischer Schaftaufnahme D25x48 mm (DIN 69880), W-Nuten im Revolver sorgen für hohe Wiederholgenauigkeit beim Werkzeugwechsel. Zentrierplattensatz und V-Nutleisten sind nicht im Lieferumfang enthalten und separat zu bestellen. – Revolver-Schaltung über AC-Motor, hydraulische Verriegelung
– An jeder Station des Revolvers 1 ist ein angetriebenes Werkzeug möglich. – Leistung 25%: 10 kW
– Drehmoment 25%: 16 Nm
– Drehzahl max.: 8.000 1/min Werkzeugträger 2 (Maschinen-Nr. 10720950):
X-Achse Verfahrweg: 110 mm
X-Achse Eilgang: 30 m/min
X-Achse Beschleunigung: 9 m/s²
X-Achse Schnittkraft: 5.000 N
