Klingelnberg PSR 500 Retrofit
VB
| Zustand | gebraucht |
|---|---|
| Hersteller | ABB |
| Maschinenbezeichnung | Zahnradprüfmaschine |
| Modell | PSR 500 Retrofit |
| Zustand | einsatzbereit (gebraucht) |
| Schneckenraddurchmesser | 500 mm |
| Spindellänge | 500 mm |
| Spindeldurchmesser | 200 mm |
| Mittenabstand | 0 ... 400 mm |
| Messdrehzahl | 60 U/min |
| Bremsmoment | 2 |
| Schneckenradgewicht | 150 kg |
| Spindelgewicht | 50 kg |
| Tischdurchmesser | 300 mm |
| Maschinengewicht | 800 kg |
| Abmessungen | 1500 x 1500 x 1600 mm |
| Standort | 77933 Lahr |
Beschreibung
Die Schneckenradprüfmaschine Klingelnberg PSR 500 U wurde als Universalmaschine zur flexiblen Prüfung von Schneckengetrieben konzipiert und wird bei Herstellern von Zahnrad- und Getriebetechnologien für den Prozess Einflankenwälzprüfung für Schneckenradsätze EFWP eingesetzt. Technische Daten
Max. Schneckenraddurchmesser: 500 mm
Max. Spindellänge: 500 mm
Max. Spindeldurchmesser: 200 mm
Mittenabstand: 0 ... 400 mm
Max. Messdrehzahl: 60 U/min
Bremsmoment: 2,5 Nm
Max. Schneckenradgewicht: 150 kg
Max. Spindelgewicht: 50 kg
Tischdurchmesser: 300 mm
Maschinengewicht: 800 kg
Abmessungen: 1500 x 1500 x 1600 mm
Folgende Parameter können hier vermessen werden:
• Einflankenabweichungen Fi', fi', fl', fk'
• Flankenspiel, Rundlauf Rundheit (Option)
• Tragbild mit Digitalkamera
• Teilungsabweichung

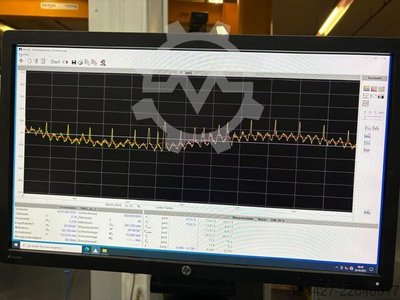

• FFT-Analyse, Spektrum

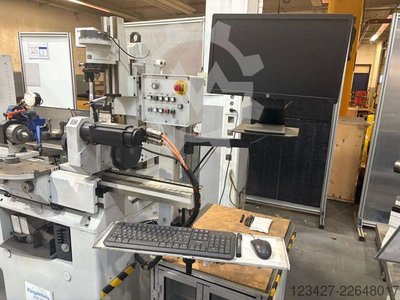

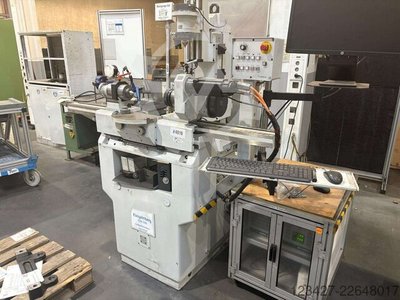

*Abbildung zeigt die Maschine im aktuellem IST-Zustand als Retrofit / Modernisiert
*Weitere Informationen zu der Maschine auf Anfrage.
Max. Schneckenraddurchmesser: 500 mm
Max. Spindellänge: 500 mm
Max. Spindeldurchmesser: 200 mm
Mittenabstand: 0 ... 400 mm
Max. Messdrehzahl: 60 U/min
Bremsmoment: 2,5 Nm
Max. Schneckenradgewicht: 150 kg
Max. Spindelgewicht: 50 kg
Tischdurchmesser: 300 mm
Maschinengewicht: 800 kg
Abmessungen: 1500 x 1500 x 1600 mm
Folgende Parameter können hier vermessen werden:
• Einflankenabweichungen Fi', fi', fl', fk'
• Flankenspiel, Rundlauf Rundheit (Option)
• Tragbild mit Digitalkamera
• Teilungsabweichung
• FFT-Analyse, Spektrum
*Abbildung zeigt die Maschine im aktuellem IST-Zustand als Retrofit / Modernisiert
*Weitere Informationen zu der Maschine auf Anfrage.
