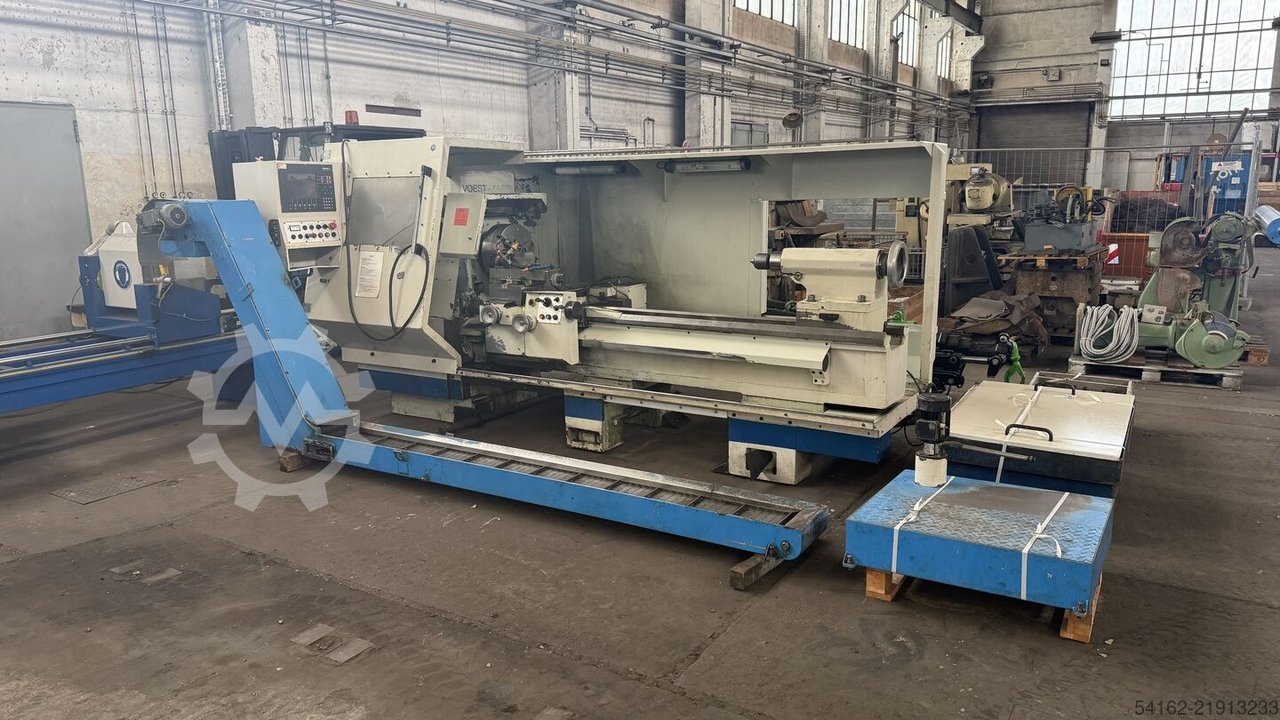

Weiler E70/2

Zustand:
werkstattüberholt (gebraucht)
, Funktionsfähigkeit:
voll funktionsfähig
, Drehdurchmesser über Planschlitten:
690 mm
, Spindelbohrung:
150 mm
, Drehdurchmesser:
1.040 mm
, Umlaufdurchmesser über Oberschlitten:
690 mm
, Spitzenhöhe:
500 mm
, Spitzenbreite:
2.000 mm
, Spindeldrehzahl (max.):
5.000 U/min
, Verfahrweg X-Achse:
160 mm
, Verfahrweg Z-Achse:
380 mm
, Stangendurchgang:
55 mm
, Spitzenhöhe: 500 mm
Spitzenweite: 2.000 mm
Maximaler Drehdurchmesser
Über dem Querschlitten: 690 mm
Über dem Bett: 1.040 mm
Im Bett-Ausschnitt: 1.070 mm
Bettbreite (gehärtete Führungen): 670 mm
Länge des Ausschnitts: 480 mm
Länge des Ausschnitts vor der Planscheibe: 320 mm

SCHLITTEN
Führungsbahn-Länge auf dem Bett: 1.020 mm
Verfahrweg Querschlitten: 640 mm
Verfahrweg Oberschlitten: 360 mm

SPINDEL
Spindelaufnahme: ASA 15''
Spindelbohrung: 150 mm
Vorderes Lagermaß NN: 200/310/82 mm
Hinteres Lagermaß NNU: 190/260/69 mm
Morsekegel Reduzierhülse, innen: Nr. 6
Anzahl Drehzahlen: 24
Drehzahlbereich: 4–800 U/min

GEWINDE
Anzahl der Gewindearten: 398
Metrisch: 0,5–224 mm
Modular: Modul 0,25–11
Whitworth: Gew./1'' 56–1/8
Diametral: 112–1/4 Zoll
Gbocgpeyhhuwet Ebtel

VORSCHÜBE
Anzahl: 108
Längs-, Quer- und Oberschlitten: 0,05–22,4 mm/U

SCHNELLVORSCHÜBE
Längs-, Quer- und Oberschlitten: 2.500 mm/min
Rücklauf längs: 5.000 mm/min

REVOLVERTAILSTOCK
Reitstockpinolendurchmesser: 130 mm
Morsekegel Pinole: Nr. 6
Pinolenverstellung: 420 mm

PRISMENBÖCKE
Durchlass Prismenbock auf dem Bett: 140–500 mm
Durchlass Prismenbock auf dem Schlitten: 40–350 mm

ZULÄSSIGES WERKSTÜCKGEWICHT
Überstehend: ca. 1.500 kg
Zwischen Spitzen ohne Prischenbock: ca. 5.000 kg
Zwischen Spitzen mit Prismenbock: ca. 6.000 kg

Maschinengewicht: ca. 7.800 kg

---
