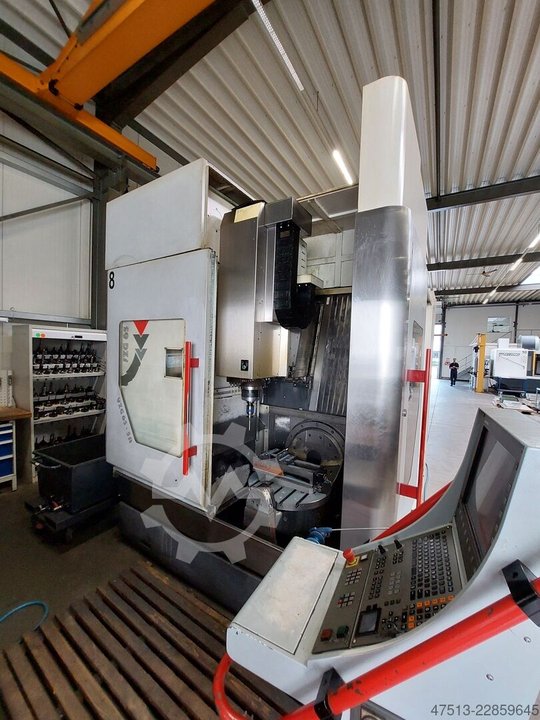

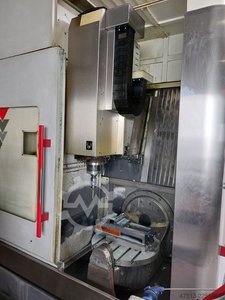

Wemas VZG 65A

Zustand:
einsatzbereit (gebraucht)
, Baujahr:
2013
, Betriebsstunden:
7.358 h
, Funktionsfähigkeit:
voll funktionsfähig
, Maschinen-/Fahrzeugnummer:
6LUD00036
, Verfahrweg X-Achse:
620 mm
, Verfahrweg Y-Achse:
520 mm
, Verfahrweg Z-Achse:
460 mm
, Vorschublänge X-Achse:
620 mm
, Vorschublänge Y-Achse:
620 mm
, Vorschublänge Z-Achse:
460 mm
, Vorschubgeschwindigkeit X-Achse:
36.000 m/min
, Vorschubgeschwindigkeit Y-Achse:
36.000 m/min
, Vorschubgeschwindigkeit Z-Achse:
36.000 m/min
, Drehmoment:
108 Nm
, Steuerungshersteller:
Heidenhain
, Steuerungsmodell:
iTNC530
, Werkstücklänge (max.):
500 mm
, Werkstückbreite (max.):
400 mm
, Werkstückhöhe (max.):
350 mm
, Werkstückdurchmesser (max.):
680 mm
, Werkstückgewicht (max.):
300 kg
, Gesamthöhe:
3.400 mm
, Gesamtlänge:
4.600 mm
, Gesamtbreite:
2.700 mm
, Tischbreite:
600 mm
, Tischhöhe:
755 mm
, Tischlänge:
600 mm
, Tischbelastung:
300 kg
, Drehtischdurchmesser:
600 mm
, Drehzahl (min.):
20 U/min
, Drehzahl (max.):
12.000 U/min
, Gesamtgewicht:
8.500 kg
, Spindeldrehzahl (min.):
20 U/min
, Spindeldrehzahl (max.):
12.000 U/min
, Betriebsstunden der Spindel:
5.303 h
, Kühlmittelzufuhr:
18 bar
, Abstand Tischmitte zu Spindelnase:
50 mm
, Leistung des Spindelmotors:
17.000 W
, Spindelnase:
SK40
, Anzahl der Spindeln:
1
, Anzahl der Steckplätze im Werkzeugmagazin:
100
, Eingangsspannung:
400 V
, Art des Eingangsstroms:
Drehstrom
, Ausstattung:
Dokumentation/Handbuch, Späneförderer
, Inbetriebnahme 4/2014 Tischdrehung C-Achse 360°
Tischschwenkung B -Achse -50° 7 +110°
Abstand Spindelnase - Tisch 150mm Tischaufspannfiäche Ø650
Tischbelastung max. 300kg
Tischnuten 5 x 18H7 x 100 mm
Zentrierbohrung Ø50 H7 x 30 mm
Werkstückgröße max. Ø 520 x 330 mm
Maschinengenauigkeit VDI I DGQ 3441*
Positioniergenauigkeit +/-0,006mm*
Auflösung der Achsen 0,001mm*
*ermittelt bei 20C +/-1°C konstanter Umgebungstemperatur

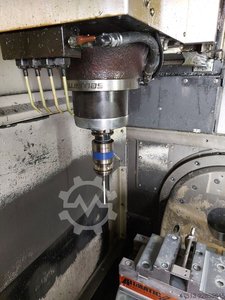

Hauptspindel: Hauptantrieb AC-Motor Direktantrieb
Antriebsleistung
(100% / 25% ED) 10,0/17,0 KW
Drehzahlbereich stufenlos 20-12000 U/min
Spindelkonus SK 40 DIN 69871
Drehmoment bei (100% / ED ) 63,7/108,6 Nm . Achsenantriebe:
Achsen X, Y, Z AC-Motoren
Achsen B, C AC-Motoren Verfahrgeschwindigkeiten:
Eilgang in Achsen X. Y, Z 36m/min
Drehzahl max. B - Achse 25U/min
Drehzahl max. C - Achse 25 U/min
Beschleunigung X, Y, Z 6,5m/s2 Kühlmittelsystem: Äußere Werkzeugkühlung über externe Düsen
Kühlmittelbehälter 280l
Betriebsdruck, extern 0,9bar
Kühlmittelsystem Innere Werkzeugkühlung DIN69871 FormA
Betriebsdruck, innere Kühlmittelzufuhr 18,0 bar
Handspülen Arbeitsraum über Zusatzpistole Standardzubehör:

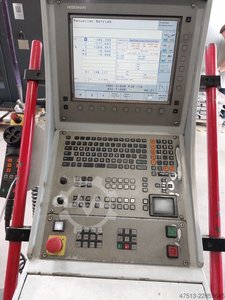

- CNC - Steuerung Heidenhain iTNC 530, volle simultane 5 - Achs - Ausführung
-Handrad 410 (Heidenhain) - Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer Abwurfhöhe 800 mm • Spindelkühlung - Radiatoren - Platten - Kühlung für Spindelmotor
- Vollschutzverkleidung mit Kabinendach Werkzeugmagazin VZG 65 5A von Indunorm:
Anzahl der Werkzeuge 100 bei Werkzeuglänge bis zu 320mm / Umrüstbar auf 125 Werkzeuge, dann nur noch 200mm Werkzeuglänge möglich. Werkzeugdurchmesser max.80mm
Werkzeugdurchmesser max. 130mm (bei freien Nebenplätzen)
Werkzeugübergabe mit Doppelgreifer -Lineares Wegmeßsystem in Achsen X /Y / Z ( Glasmaßstabe )
-Direktdrehgeber in Achsen B / C
-Temperaturkompensation - IR-Messtaster - 3D Software - Option - iTNC 530 Kinematic-Opt • Kalibriersofiware Innere Werkzeugkühlung 18 bar
• Kühlmittelbehälter
• Innere Werkzeugkühlung:
280 L
DIN 69871 Form A
• Doppelschaltfilter
• Filterpatronen umschaltbar
• Filtrationsgrad 10my
Bandfilteranlage PRODUCTION - LINE - RT 100
Automatisches Palettenwechselsystem
Be- und Entladen über Linear-Achssystem: Handlingangaben:
100 kg (35 kg)
Handlinggewicht max. Palettenkapazität:
6 Palettenplatze bis zu
400 x 400 mm: Steuerung:
SPS Steuerung

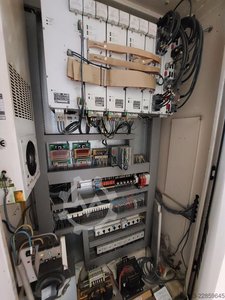

mit integriertem Schaltschrank
inkl. Schalt- und Steuerungskomponenten
inkl. Software für den automatischen Ablauf Nullpunktspannsystem 320 x 320 x 60 mm
- Klemmung über 4 Klemmbolzen
- Achsabstand 180mm
- Spannkraft 4x12500M
- Wiederholgenauigkeit 0,005mm
- Axiallast max. 4000kg • Nullpunktspannplatte 320 x 320
-Automatische Tür
Schnittstelle für Automatisierung und Spannsysteme
Universelle Schnittstelle für automatische Paletten -
Wechselsysteme, Kraftspanneinrichtungen und Nullpunkt -
Spannsysteme
• für pneumatische Spannsysteme
• 2 - Kanal - Drehdurchführung im Tisch integriert
• pneumatische Leitungen nach außen ausgeführt
• Pneumatik - Wartungseinheit
• Ansteuerung über M Befehle
logische Ein- I Ausgange vorbereitet
incl. 7 Paletten 320x320 mit 6 Schraubstöcken und einen 3-Backenfutter !!ohne Werkzeugaufnahmen und ohne Werkzeuge!! Maschine ab Standort, ohne Lieferung und Montage, alle Angaben ohne Gewähr, Preis zzgl. gesetzlicher Mehrwertsteuer
