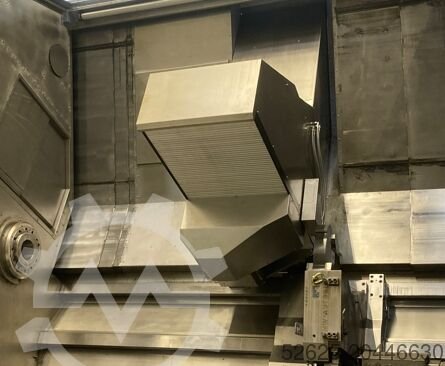

WFL M120 MILLTURN x 3000

Zustand:
generalüberholt (gebraucht)
, Baujahr:
2008
, WFL Millturn M120X/3000

ARBEITSBEREICH
Spitzenweite = 3000mm
Umlaufdurchmesser über Bett = 1220mm
Umlaufdurchmesser über Schlitten oben = 1140mm
Längsweg (Z) = 3330mm
Planweg (X) = 920mm
Abstand Spindelnase zu Reitstockspitze = 3812mm

DREHSPINDEL
Spindelkopf DIN 55026 Form Gr. A15
Spindelbohrung 165mm

HAUPTANTRIEB
AC-Antrieb mit 2-stufigem Getriebe
Antriebsleistung 100% ED 60kW
Max. Drehzahl der Spindel 1600 1min
Max. Drehmoment an der Spindel 100% ED 4472 NM

C-ACHSE. SERVOGESTEUERTE HAUPTSPINDEL
Kleinstes programmierbares Inkrement 0,001°
Max. Drehzahl 20min-1
Max. Drehmoment an der Spindel 100% ED Nm 3000
Haltemoment der Scheibenbremse Nm 6000

VORSCHUBANTRIEB
Kreuzschlitten, Dreh-Bohr-Fräseinheit:
AC-Servoantrieb
Gob A Trol Smhljru Njuc
Vorschubkraft längs (Z) kN 30,0
Vorschubkraft plan (X) kN 31,5
Vorschubkraft Y-Achse 55kW kN 25,0
Eilganggeschwindigkeit: längs (Z) m/min 15,0
plan (X) m/min 15,0
Y-Achse m/min 12,5
Eilgangschwenken B-Achse °/s 90

KUGELGEWINDESPINDEL
LÄNGS (Z-Achse) ø x Steigung mm 63X20
PLAN (X-Achse) ø x Steigung mm 63X10

REITSTOCK
Pinolendurchmesser mm 180
Pinolenhub mm 200
Pinolenkraft (einstellbar) N 5400-40000
Pinole mit eingebauter Lagerung MK 6

WERKZEUGTRÄGER
(Einzelwerkzeugträger, Dreh-Bohr-Fräseinheit)
AC-Antrieb, Antriebsleistung 100% ED kW 55
Spindeldrehzahl max. min-1 3200
Max. Drehmoment an der Spindel 100% ED Nm 730
Weg senkrecht zur X/Z-Ebene (Y-Achse) 55kW mm 650(-300/+350)
Schwenkwinkel der Frässpindel (B-Achse) ° -110/+90
Spindelkopf für Werkzeuge nach DIN 69893 HSK-A100
Frässpindeldurchmesser im vorderen Lager mm 130

TEMPERATURSTABILISIERUNG
durch geregelten Kühlkreislauf mit Kompressor - Kühlaggregat

EXTERNES WERKZEUGMAGAZIN: Anzahl
Speicherplätze (platzcodiert) Größe HSK100 Stk 90
Max. Werkzeuglänge mm 500(800)
Max. Werkzeugmasse
(Schwerpunktabstand von 25kg Plananlage max. 250 mm)

ABMESSUNGEN
Länge(max. Werkzeugmagazin mit Späneförderer) m 13
Höhe m 4,1

---
