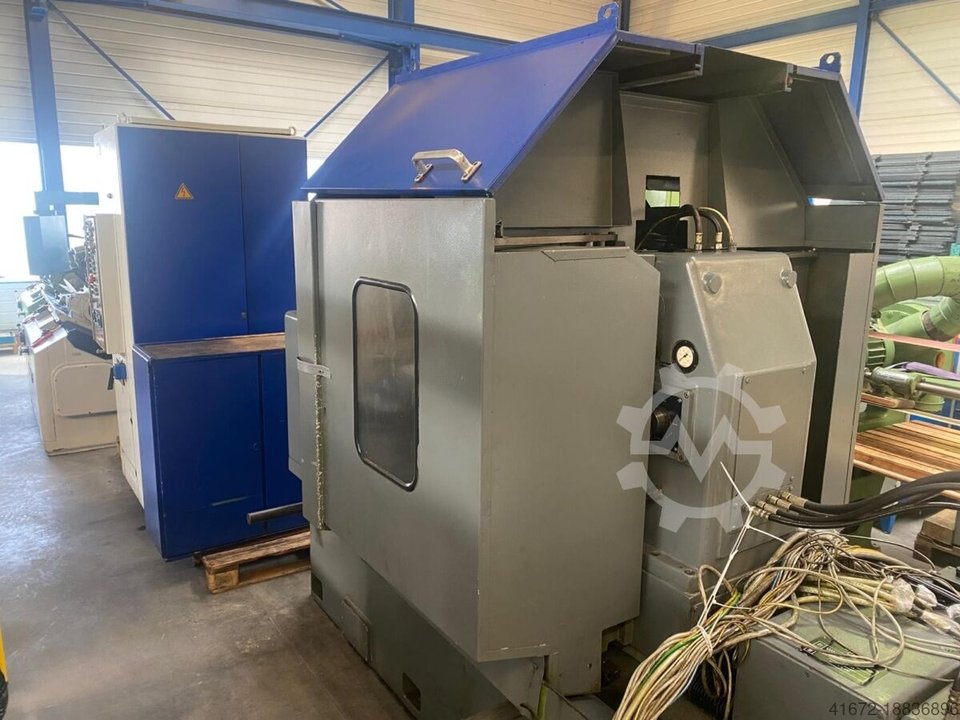

WMW- MODUL ZFWZ 250/5

Zustand:
gebraucht
, Schleifdurchmesser 350 mm
Schleiflänge 600 mm
Spitzenhöhe 175 mm
Schleifscheibendurchmesser 400 mm
Docjuxft Eogpt Ebtecg
Schleifscheibenbreite 50 mm
Bohrung 127 mm
Werkstückspindelkegel MK5
Werkstückspindeldrehzahl 20-400 U/min
Werkstückspindelstock schwenkbar 360 °
Schleifspindelstock schwenkbar 180 + - °
Schleifspindeldrehzahl 1500,1700,2200 U/min
Zustellung hubweise 0-9,99 mm/Ø
Zustellung fortlaufend 0-9,99 mm/Ø
Tisch schwenkbar ±10 °
Längsbewegung des Tisches 1100 mm
Tischgeschwindigkeit 0,02-6 m/min
Werkstückgewicht zwischen Spitzen 130 kg
Werkstückgewicht max.- fliegend 130 inkl. Spannung kg
Querweg max. 270 mm
Innenspindelaufnahme 80 mm
Reitstock-Pinolenaufnahme MK 3
Pinolenweg 30 mm
Gesamtleistungsbedarf 6,5 kW
Maschinengewicht ca. 3,05 t
Raumbedarf ca. 4 x 2 m
Überholt nach Kellenberger Richtlinie inklusive
neuer, moderner sowie zukunftssicherer Steuerung.

Foto von bereits gelieferter Maschine in Spitzenweite 1000mm.

-Die Bedienung über das Touch-Panel ist denkbar einfach.
-Die Symbolik auf der Steuertafel ist praktisch identisch mit der
ursprünglichen Steuerung somit entfällt die Einarbeitung.
-Diagnosefunktion mit Anzeige von SPS Hinweisen und den digitalen I/O
-Abrichtfunktion auf Kundenwunsch erweiterbar bzw. änderbar.
-Auf Wunsch orientierter Spindelhalt der Werkstückspindel möglich.
-Neuer Maximaler Zustellbetrag 40mm auf Wunsch noch erweiterbar.

-Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my

Optionen:

-Drehgeber mit digitaler Anzeige im Werkstückspindelstock
-Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung
mit Spindel möglich)
-Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm
-Erhöhung der Spitzenhöhe auf max. 225mm
-Drehzahlregelung für die Schleifspindel

Inklusive:

-Bedienwerkzeug
-Spannrohr für Futter

weiteres Zubehör auf Anfrage.

Maschine verfügt in der x-Achse über ein elektronisch gesteuertes Zustellsystem
mit Schrittmotorantrieb.
Hydraulische Tischlängs- und Eilgangbewegung.
Vielseitige Einsatzmöglichkeit in der Produktion beim Aussenrund- und
Innenschleifen oder für das Aussen-, Plan- und Innenschleifen in einer
Aufspannung von Einzelteilen.

Mögliche Optionen:

-Halbautomatische Abrichtzyklen für das Aussen- und Innenschleifen
-automatischer Abrichtkompensation.
-Messsteuerung



Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den
grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015
genannt.
Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer
Gefährdungsbeurteilung nach BetrSichV zu ermitteln.

---
