AKE Shakersystem Störgeräusche Analyse Shaker

AKE technologies Shakersystem for Vehicles
Hersteller: AKE technologies GmbH
Typ: Shakersystem for Vehicles
Baujahr: 2020
Zum Verkauf steht ein professionelles Fahrzeug-Shakersystem für Schwingungs-, Resonanz- und NVH-Untersuchungen (Noise, Vibration & Harshness). Die Anlage dient zur Durchführung reproduzierbarer Schwingungs- und Belastungstests an Fahrzeugen, Baugruppen und Komponenten. Das System ermöglicht die Simulation von Fahrzeugschwingungen, Straßeneinflüssen, Resonanzen und Geräuschentwicklungen unter kontrollierten Prüfbedingungen. Technische Daten
Betriebsspannung: 3 x 400 V AC / 50 Hz
Steuerspannung: 24 V DC
Aufnahmeleistung: ca. 4 kW
Druckluftversorgung: 6 bar
Druckluftverbrauch: ca. 0,3 m³/min
Gewicht Gesamtanlage: ca. 4.000 kg
Hub- und Positioniersystem:
ca. 1.000 kg Tragfähigkeit je Hubtisch laut Unterlagen
Shaker-Daten
AKE HPS350 High-Power-Shaker
Frequenzbereich: DC bis 3.000 Hz
Dynamische Kraft: bis ca. 2,6 kN
Statische Kraft: ca. 11 kN
Hub: ca. 5,5 mm Peak-to-Peak
Max. Geschwindigkeit: ca. 0,74 m/s
Max. Beschleunigung: bis ca. 22 g
Natürliche Frequenz: ca. 65 Hz
Software

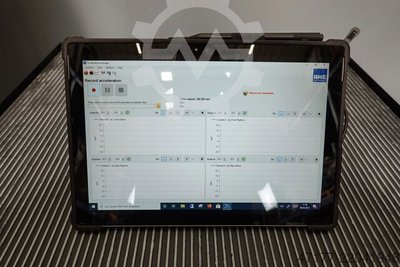

Vibration Research VibrationVIEW
AKE Drive File Manager
Freigeschaltete Funktionen:
8 Input Channels
Sine bis 4900 Hz
Random bis 4900 Hz
FDR bis 4900 Hz
Sine Multichannel
Random Multichannel
Dual Loop Control
Ausstattung

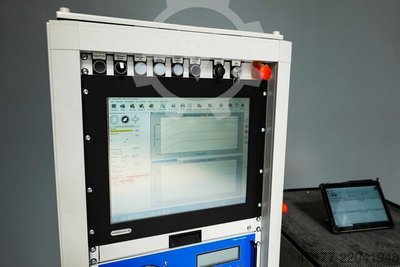

Industrie-Schaltschrank mit Leistungselektronik

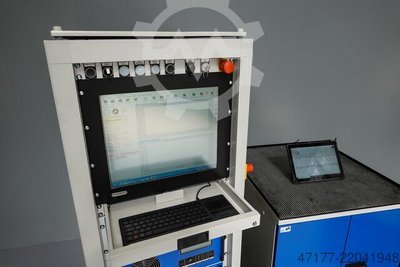

Bedienrechner
High-Power-Shaker-Einheiten
Fahrzeug-Radaufnahmen
Hub- und Positioniereinrichtungen
Hebesäulen mit Quertraverse
Mess- und Sensortechnik
Bedien- und Not-Aus-Einheiten
Anwendungsbereiche
NVH-Analysen
Schwingungsprüfungen
Resonanzuntersuchungen
Geräuschanalysen
Komponentenprüfung
Dauerlaufversuche
Forschung und Entwicklung
Zustand
Gebrauchtanlage aus Industrieeinsatz. Optischer Zustand siehe Bilder. Lieferumfang

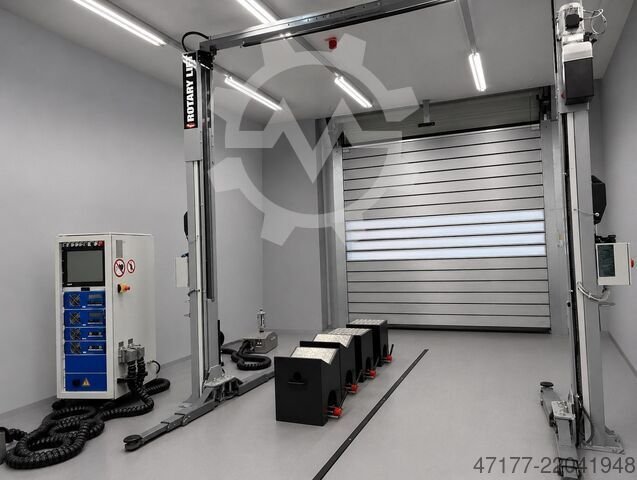

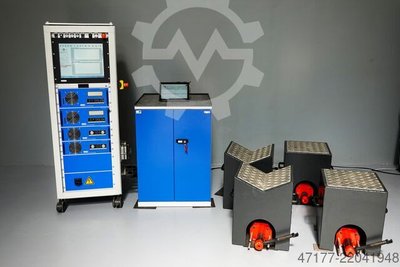

AKE Shakersystem for Vehicles
Steuer- und Bedienanlage
Industrie-Schaltschrank
Bedienrechner
Installierte Prüfsoftware
High-Power-Shaker-Einheiten
Fahrzeug-Radaufnahmen
Hub- und Positioniereinrichtungen
Hebesäulen mit Quertraverse
Mess-, Steuer- und Verbindungskabel
Dokumentation und Software-Datenträger
Werkzeug und Zubehör gemäß Bildern
Zustand
Gebrauchtanlage aus industriellem Einsatz. Die Anlage wurde demontiert und eingelagert. Optischer Zustand gemäß Bildern. Lieferumfang wie abgebildet. Wichtiger Hinweis:
Alle Angaben erfolgen nach bestem Wissen anhand vorhandener Unterlagen, Softwareanzeigen und Typenschilder. Abweichungen in technischen Daten sind möglich. Versand bzw. Speditionsversand möglich. Änderungen, Irrtümer und Zwischenverkauf vorbehalten. Weitere Fragen können wir gerne am Telefon beantworten.
