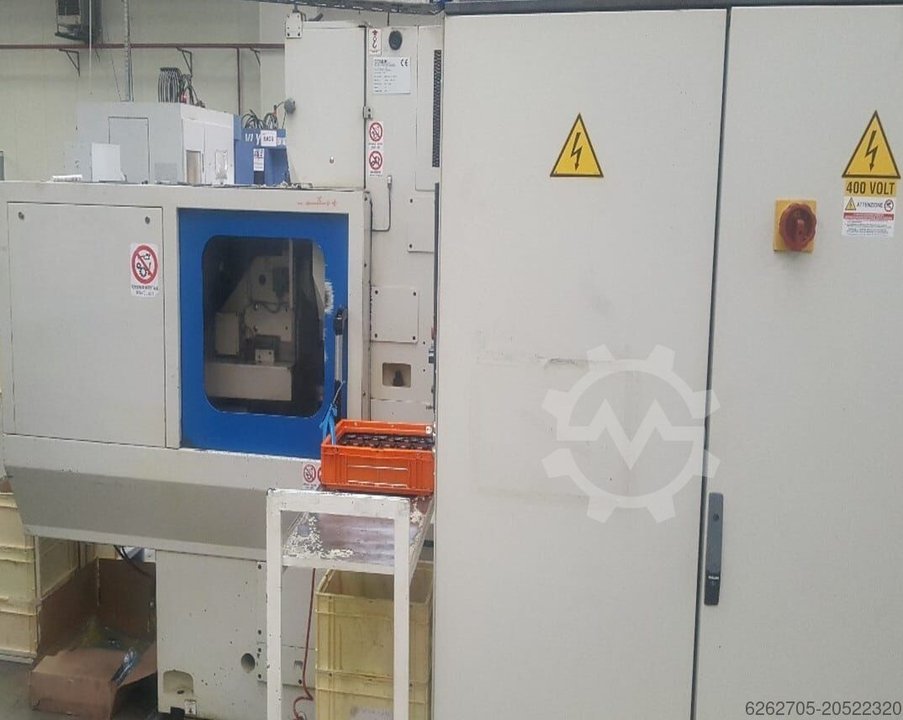

COMUR LORENZ LS 150 CNC

Zustand:
reparaturbedürftig (gebraucht)
, Baujahr:
2008
, Funktionsfähigkeit:
nicht funktionsfähig
, Maschinen-/Fahrzeugnummer:
06-13633
, Technische Merkmale:
Arbeitsbereich
# Hubhöhe: 160 mm
# Minimaler Achsabstand zwischen Tischebene und Spindel: -30 mm
# Maximaler Achsabstand zwischen Tischebene und Spindel: +150 mm
# Minimaler Abstand zwischen Tischoberfläche und Frässpindel: 275 mm
# Maximaler Abstand zwischen Tischoberfläche und Frässpindel: 345 mm
# Manueller Quervorschub der Säule: ±20 mm
# Außendurchmesser: 250 mm
# Bohrungsdurchmesser: 100 H7 mm
Werkstück
# Maximaler Nennmodul (bei Stahl mit einer Zugfestigkeit von ca. 600 N/mm²): 3 mm
# Minimaler Teilkreisdurchmesser (Innenverzahnung): 60 + d0s mm, wobei d0s der Außendurchmesser des Fräsers (in mm) ist
# Maximaler Außendurchmesser (Innenverzahnung): 280 mm
# Maximale Breite des Zahnkranzes: 42 mm
# Maximaler Hub zum Verzahnen: 50 mm
# Maximaler Spindelhub: 70 mm
Tragfähigkeit
# Maximales vom Tisch (inkl. Vorrichtungen) getragenes Gewicht: 150 kg
# Maximale durch den Reitstock ausgeübte Kraft: 1.500 kg
# Maximal erreichbarer Steigungswinkel (hydrostatische Führung): ~45°
Werkzeugspindel
# Außendurchmesser: 85 mm
# Werkzeugaufnahmebohrung: 45 H3 mm
Elektrische Ausrüstung
# Betriebsspannung: 400 - 480 V, Steuerspannung: 24 V, Magnetspannung: 24 V, Kabelquerschnitt: 16 mm²
Anschlussleistung: 15 kW, Absicherung: 50 A
Abmessungen
# Gesamtmaße: Länge = 2.980 mm, Breite = 1.650 mm, Höhe = 2.165 mm
# Gewicht: 5.700 kg
Hauptmerkmale und Fähigkeiten:
# Vertikale Bauweise: Optimale Spanabfuhr und einfaches Be- und Entladen.
# Steuerung: Siemens Sinumerik 810D/840D
# Hohe Präzision: Positioniergenauigkeit durch Heidenhain-Längenmesssysteme
# Messsystem von Marposs T25 (für Winkelausrichtung oder Definition des Rotationsnullpunkts)
# Ölfilter- und Kühlsystem
# Magnetförderband für Späne
Gsb A Tjxwl Tzjrru Nsiw

Maschinenstatus:
NICHT FUNKTIONSFÄHIG: NC startet nicht

---
