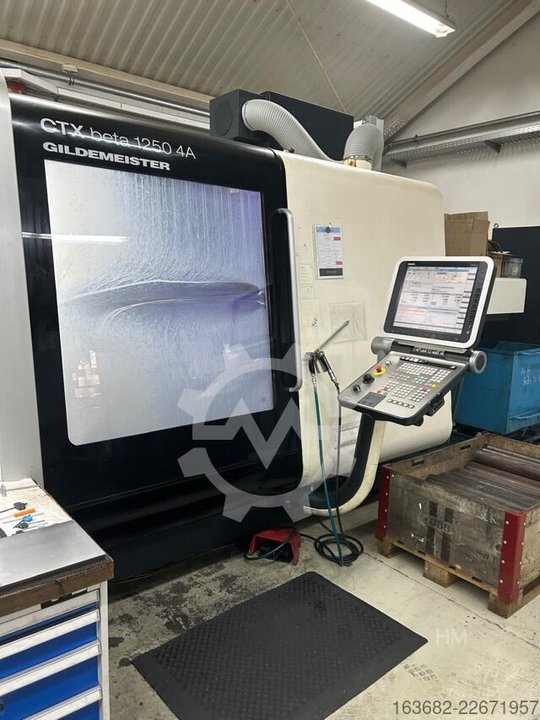

DMG CTX Beta 1250 4A

Zustand:
gebraucht
, Baujahr:
2014
, Steuerungshersteller:
Siemens
, Steuerungsmodell:
840 Dsl - Operate
, _____ Beschreibung: Allgemein:
Baujahr:2014
Steuerung:Siemens 840 Dsl - Operate
Umlaufdurchmesser:540 mm
Drehlänge:1.185 mm
Stangendurchlass:67 mm Hauptspindel:
Technologie:Motorspindel
Drehzahl:5.000 U/min
Leistung:32 kW
Drehmoment:360 Nm
Stangendurchlass:67 mm
C-Achse:0,001°
Spannfutter:Hainbuch Spanntop Axfix 65
Hydraulische Spannung:Differenzdruckspannung
Spannzylinder:Hohlspannzylinder
Kühlmittelzufuhr:Außen (Futterspülung) Gegenspindel:
Technologie:Motorspindel
Drehzahl:5.000 U/min
Leistung:32 kW
Drehmoment:360 Nm
C-Achse:0,001°
Spannfutter:Hainbuch Spanntop Axfix
Hydraulische Spannung:Differenzdruckspannung
Kühlmittelzufuhr:Außen und Innen
Reitstockfunktion:Mechatronische Ansteuerung der GSP Werkzeugträger I (X/Y/Z/B):
Technologie:Frässpindel auf Fahrständer
Frässpindel Drehzahl:12.000 U/min
Leistung max.:22 kW
Werkzeugaufnahme:HSK 63
X-Achse:450 mm
Y-Achse:200 mm (+/- 100)
Z-Achse:1.200 mm
B-Achse:+/- 110°
Wegmeßsysteme:Direkt (Glasmaßstäbe) Werkzeugträger II (X/Y/Z):
Technologie:Werkzeugrevolver auf Kreuzschlitten
Werkzeugantrieb:Direkt Antrieb
Drehzahl:10.000 U/min
Leistung:14 kW
Drehmoment:34 Nm
X-Achse: 195 mm
Y-Achse:80 mm (+/- 40)
Z-Achse: 1.200 mm
Werkzeugaufnahme:VDI 40
Anzahl der Werkzeugstationen:12 Stück
Lünette:Revolverlünette SLU2X, 8-101 mm Werkzeugmagazin:
Technologie:Kettenmagazin
Anzahl der Stationen:80
Werkzeugwechsler:Doppelgreifer Ausstattung / Zubehör:
Wegmeßsysteme:Direkt in X1/Y1/Z1/X2/Z2/Z3
Späneentsorgung:Späneförderer
Kühlmittelversorgung:IKZ-Anlage, 20 bar
Werkzeugüberwachung:Easy Tool Monitor
Werkzeugvermessung:Tool setter, Renishaw
Teileentnahme:Teilegreifer, Förderband
Stangenlader:Schnittstelle
Emulsionsnebelabscheider:Mechanisch
Softwareoption I:5-Achs Simultan Fräsen
Softwareoption II:Außermittige Dreh- Fräsbearbeitung
Softwareoption III:Alternierende Drehzahl
Spannfutter:2x Hainbuch Spanntop
