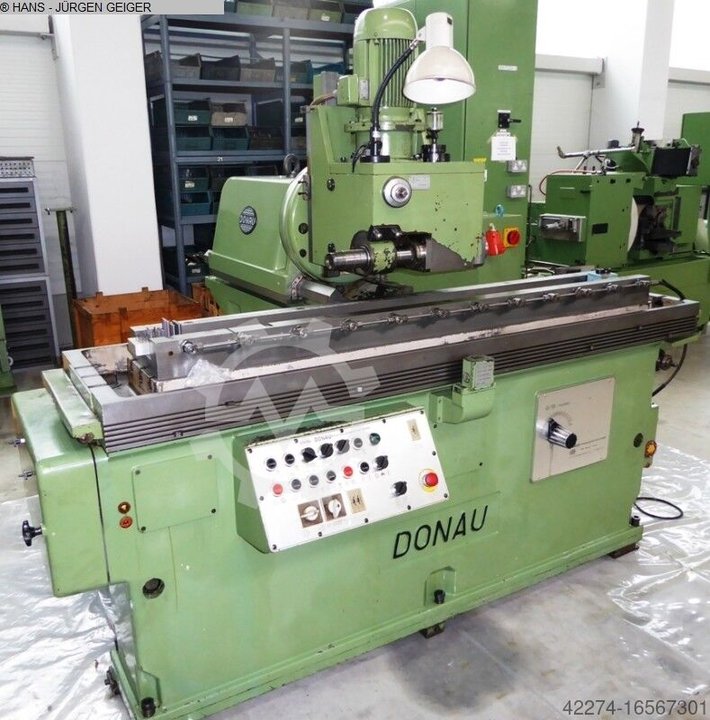

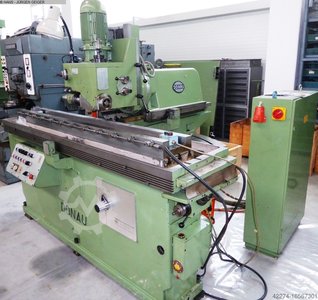

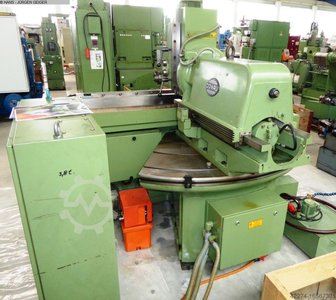

DONAU-KNAPP UZFM - V 300 H

Zustand:
gebraucht
, Baujahr:
1990
, Fräslänge 2100 mm
Fräsbreite 300 mm
Modul - max. 16/18 Modul - min. Gesamtleistungsbedarf 10 kW
Maschinengewicht ca. 5 t
Raumbedarf ca. m
D O N A U - K N A P P
Universal - CNC gesteuerte Zahnstangenfräsmaschine Type UZFM - V 300 H - CNC
Baujahr 1990 # 90-244x
_____ max. Verzahnungslänge 2.100 mm
Fräsweg/Fräsbreite quer max. 300 mm Modulbereich St/GG max. 16/18
Tisch-Aufspannfläche 510 x 2.400 bzw. 275 x 2.120 mm
Einbauhöhe unter Fräs-Spindel-Achse min./max. 150 / 430 mm Fräser-Ø min. / max. Ø 125 + 2 x Schnitttiefe / 280 mm
Fräserbreite max. fliegend / mit Gegenlager 50 / 140 mm Fräserdorn-Ø max. 22 - 50 mm
Frässpindelkopf schwenkbar rechts / links (Hinterfräsungen) 30 / 45 °
Frässchlitten schwenkbar rechts / links (Schrägverzahnung) 30 ° 9 Spindeldrehzahlen 40 - 120 U/min. Vorschübe stufenlos (Frässchlitten) / Eilgang 0 - 1.300 / 2.000 mm/Min. Tisch-Eilgang 10.000 mm/Min. Gijb A Tjt Hwwqjrru Njw Frässpindelantrieb 5,5 kW
Gesamtantrieb 10 kW - 400 V - 50 Hz
Gewicht 5.000 kg Zubehör / Sonderausstattung: o SIEMENS - CNC - Steuerung Model M 810 für die Teilachse ( X ), sodaß eine schnelle Umstellung der Maschine möglich ist ohne Wechselräder. Teilschritte 0,001 - 2100 mm, auch unterschiedliche Teilungsdistanzen programmierbar,
" Einstellung aller Vorschub- und Eilgangwege über die Hydraulik, Vorschub einstellbar für 2 Schnitte, Wegbegrenzung der Achsen über voreinstellbare Endschalter
o Aufgebaute hydraulische Werkstückspanneinrichtung ca. 2.000 x 160 mm lang o verstärkter Fräskopf mit stufenlos regelbare Fräserdrehzahl
o separat stehender Schaltschrank und Hydraulikanlage , im Tisch eingebauter Späneföderer und separat stehender Späneförderer mit Kühlmitteleinrichtung, Zentralschmierung, etc. Die Maschine könnte auch mit einer aktuellen SIEMENS-Steuerung nachgerüstet werden! Q U O T A T I O N We are pleased to offer you ex our stock, subject to prior sale and error in technical data: D O N A U - K N A P P (Germany)
Universal - CNC-Controlled Rack Milling Machine
Model UZFM - V 300 H - CNC Year 1990 Serial No. 90-244x
_____ Max. Cutting length 2.100 mm
Milling travel / milling width cross max. 300 mm Module in steel / cast iron, max. 16 / 18
Table clamping size 510 x 2.400 resp. 275 x 2.120 mm
Mounting height under cutter, depending on cutter Ø 150 - 430 mm Cutter Ø, min./max Ø 125 + 2 x cutting depth / Ø 280 mm
Cutter width max. without/with counter bearing support 50 / 140 mm
Cutter mandrel Ø max. 50 mm
Milling spindle head, swivelling ( for relief cuts ) right / left 30 / 45 °
Milling spindle speeds steplessly adjustable 40 - 120 rpm
Milling slide swivelling right / left for Helix Cuts 30 ° Feeds, infinitely variable (milling slide) 0 - 1.300 / 2.000 mm/min
Quick return of WP-table 10.000 mm/min Milling spindle drive 5,5 kW
Total electrical load 10 kW - 400 V - 50 Hz
Weight 5.000 kg Accessories / Special Features: * SIEMENS-CNC-Control for the Indexing axis ( X ) so t...
