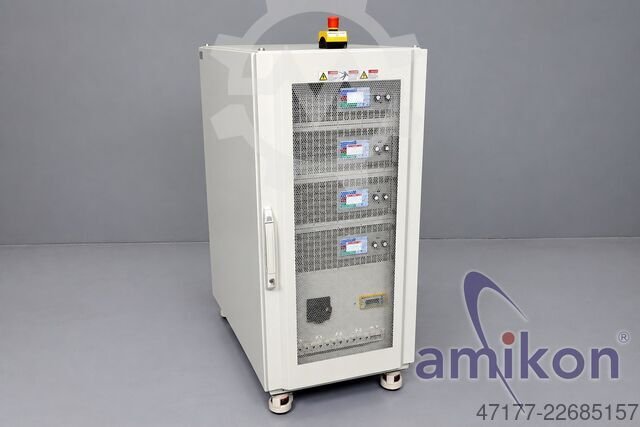

EA Elektro-Automatik EA Rack 24 RU for 4xPSB/ELR 10000 4U

EA Elektro-Automatik 120 kW Hochvolt-Racksystem
Hersteller: EA Elektro-Automatik GmbH & Co. KG
Rack: EA Rack 24 RU for 4x PSB/ELR 10000 4U Series
Artikel-Nr. Rack: 09114762
Leistungsmodule: 4x PSB 11000-80
Zum Verkauf steht ein komplettes bidirektionales Hochleistungs-Racksystem mit vier EA PSB 11000-80. Die PSB-Geräte vereinen programmierbare DC-Stromversorgung und elektronische Last mit Netzrückspeisung in einem Gerät. Das System eignet sich insbesondere für Hochvolt-Prüfstände, Batterie- und Energiespeichertests, E-Mobility, Automotive, Leistungselektronik sowie Forschung und Entwicklung. Technische Daten:
4x EA PSB 11000-80
Spannungsbereich je Modul: 0–1000 V DC
Strombereich je Modul: 0–80 A
Leistung je Modul: 30 kW
Installierte Rack-Gesamtleistung: max. 120 kW
Widerstandsbereich je Modul: 0,4–650 Ohm
Ausgangskapazität je Modul: 200 µF
Wirkungsgrad Quelle/Senke: bis ca. 95,8 %
Rack-Anschlussdaten laut Typenschild:
Nennspannung: 3x 400 V AC L1/L2/L3/PE
Nennstrom: 3x 192 A
Frequenz: 45–65 Hz
Betriebsart: Continuous
P-max: 120 kW
Herstellungsland: Deutschland
Ausstattung:
4x EA PSB 11000-80
EA 24 RU Industrie-Rack
Bidirektionaler Quellen-/Senkenbetrieb
Netzrückspeisung
Master-Slave-/Share-Bus-Verbindung
Gemeinsame DC-Hochstrom-Kupfersammelschienen
Farb-Touchdisplays
USB- und Ethernet-Schnittstellen
Bender LINETRAXX VMD460
Separate Absicherung der Leistungsmodule
Hauptschalter
Not-Aus
Berührungsschutz der DC-Sammelschienen
Integrierte Leistungs- und Schutzleiterverteilung

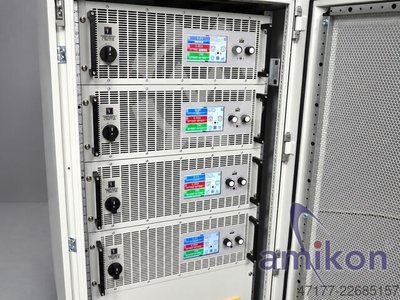

Die vier Leistungsmodule sind innerhalb des Racks miteinander verbunden. Die gemeinsame DC-Leistungsverteilung erfolgt über berührungsgeschützte Kupfersammelschienen. Abmessungen / Transportdaten:
Abmessungen L x B x H: ca. 1.050 x 610 x 1.400 mm
Gewicht: ca. 400 kg
Stellfläche: ca. 1.050 x 610 mm
Palettenplätze: 1
Versand: Spedition
Die Maße und das Gewicht sind vorläufige Transportwerte auf Basis eines vergleichbaren Racks. Zustand:
Gebraucht / Used

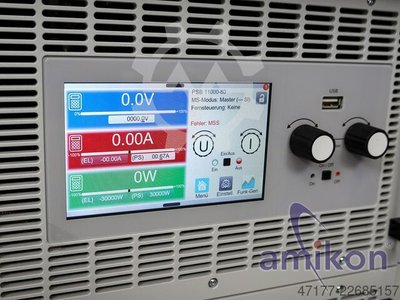

Optischer Zustand gemäß Bildern. Die Geräte lassen sich einschalten, die Displays sind aktiv. Ein vollständiger Leistungs- und Rückspeisetest ist nicht dokumentiert. Lieferumfang:

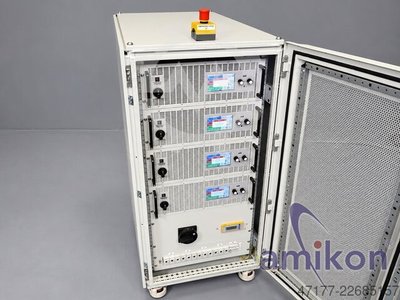

1x EA Elektro-Automatik 24 RU Rack
4x EA PSB 11000-80
Bender LINETRAXX VMD460
Integrierte Leistungs-, Schutz- und Überwachungstechnik
Verkabelung und Ausstattung gemäß Bildern
Besichtigung nach vorheriger Absprache möglich. Verladung nach Absprache möglich. Verfügbarkeit: nach Absprache. Änderungen, Irrtümer und Zwischenverkauf vorbehalten.
