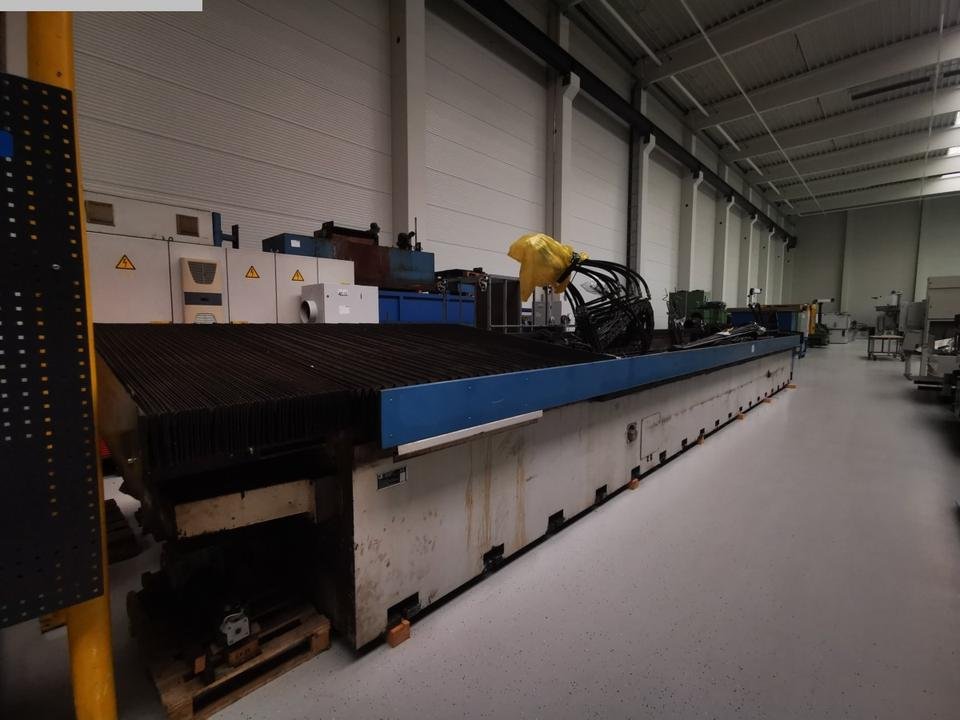

Flachschleifmaschine - Vertikal REFORM AR 52 Typ 19 CNC

Beschreibung

Baujahr: 2005
Schleiflänge 5200 mm
Schleifbreite 1300 mm
Werkstückhöhe 320 mm
Steuerung Siemens 840 D
Hauptmotor 306 kW
Gesamtleistungsbedarf 380 kW
Raumbedarf ca. 11,21 x 3,2 x 3,85 m
CNC Produktions-Flachschleifmaschine mit Segmentkopf

Schleiflänge 5200 mm
Schleifbreite 1300 mm
Werkstückhöhe 320 mm

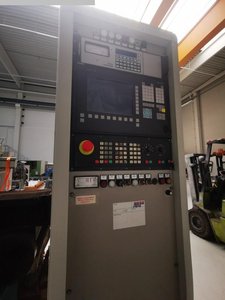

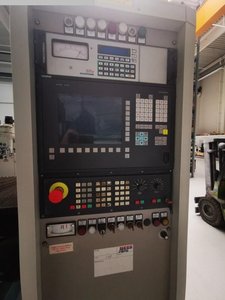

Steuerung Siemens 840 D
Durchgangsbreite 1300 mm
Schleifhöhe 320 mm
Schleifmotor 306 kW
Schleifmotordrehzahlen bis 320 U/min
Schleifmotor-Vorschub, stufenlos regelbar 0,5-35 m/min
Schleifmotor-Zustellung in Schritten 0,002-1 mm
Schleifmotor-Zustellung kontinuierlich stufenlos bis 5 mm / min
Raumbedarf ca. 11,21 x 3,2 x 3,85 m


Inklusive Zubehör.

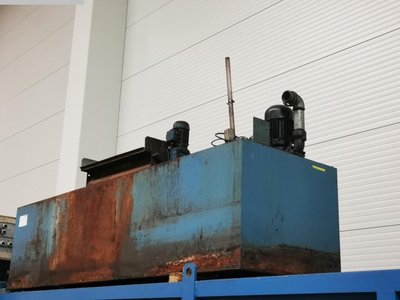

- Kühlmittelanlage
- Magnetspannvorrichtung
- Schaltschrank
- Ölnebelabsaugung
- Dokumentation
- mit Segmentkopf, Durchmesser 1400 mm
Segmentkopf-Abmessungen: 120/106 x 41 x 250 mm
Anzahl der Semente: 1 Satz = 26 Stück
- mit Elektro-Magnettisch 5200 x 1300 mm
- Marposs-Messsteuerung
Verfahrweg (Z1-Achse), vertikal: 420 mm
- Kühlmittel-Durchlaufmenge 2000 l/min
Hebestation 2x Pumpe für 1000 l/min

Abmessungen (Länge x Breite x Höhe):
Bett: 11200 x 2400 x 1600 mm, Gewicht 28000 kg

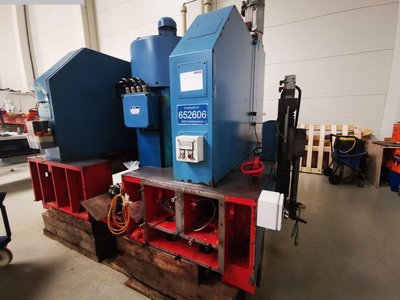

Schleifkopf: 3000 x 2500 x 3100 mm, Gewicht ca. 14000 kg
2 x Absaugung: Je 1200 x 800 x 2000 mm
Steuerpult: 1200 x 800 x 2400 mm
kleiner Schaltschrank: 1400 x 1400 x 800 mm
2 x Getriebe Je 1200 x 800 x 500 mm
2 x Europaletten mit Schleifsegment
Schaltschrank: 1600 x 800 x 2000 mm
Schaltschrank: 3400 x 600 x 2400 mm
