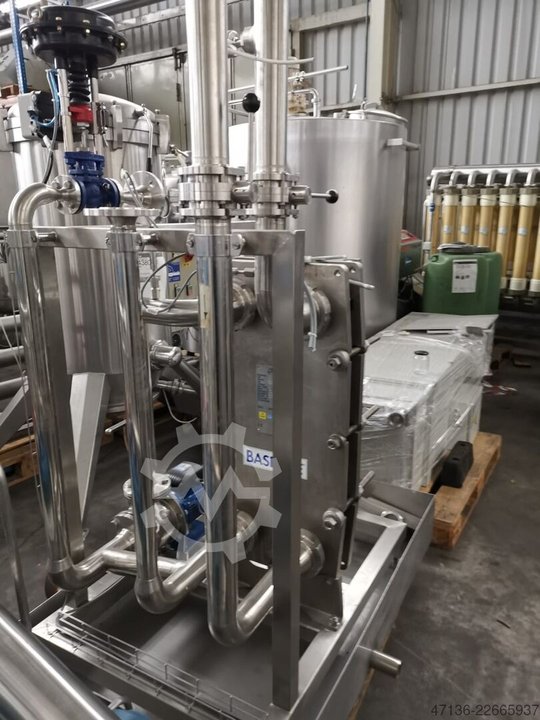

GEA M10-MBASE
Do negocjacji
| Strona główna | gebraucht |
|---|---|
| Producent | Star |
| Rok produkcji | 2009 |
| Maschinenbezeichnung | Weinerhitzung mit Plattenapparat |
| Modell | M10-MBASE |
| Zustand | gebraucht |
| Typ | * M10-MBASE |
| Wärmeübertragungsfläche | * 2 |
| Plattenmaterial | * Edelstahl Alloy 316 |
| Dichtungsmaterial | * NBRFF Clip-On (Nitrilkautschuk) |
| Plattenpaketdicke | * 63 mm |
| Gesamtgewicht | * 232 kg |
| Gesamtvolumen | * 13 Liter |
| Bauhöhe | * 672 mm |
| Anschlussstandard | * DIN NW100 |
| Schrauben | * M20 |
| Erweiterbar | * bis zu 17 zusätzliche Platten |
| Auslegungsdruck | * 10 bar |
| Prüfdruck | * 14 |
| Betriebstemperatur | * bis 120 °C |
| Temperatur (Bezeichnung unvollständig) | * 0 °C |
| Wein | 2 m³/h (Erwärmung 12 → 17 °C |
| Heißwasser | 2 m³/h (Abkühlung 30 → 24 °C |
| Fruchtsaft | 240 L/h (Erwärmung 21 → 75 °C mit 90 °C Heißwasser |
Opis
Der *Alfa Laval M10-MBASE* ist ein kompakter und leistungsstarker Plattenwärmetauscher, speziell entwickelt für Anwendungen in der Getränke- und Lebensmittelindustrie, in der chemischen Verfahrenstechnik sowie in allgemeinen Heiz- und Kühlprozessen. *Technische Daten*
*Typ:* M10-MBASE
*Wärmeübertragungsfläche:* 2,6 m²
*Plattenmaterial:* Edelstahl Alloy 316, Stärke 0,50 mm
*Dichtungsmaterial:* NBRFF Clip-On (Nitrilkautschuk)
*Plattenpaketdicke:* 63 mm
*Gesamtgewicht:* 232 kg
*Gesamtvolumen:* 13 Liter
*Bauhöhe:* 672 mm, Breite 618 mm, Tiefe 530 mm
*Anschlussstandard:* DIN NW100
*Schrauben:* M20
*Erweiterbar:* bis zu 17 zusätzliche Platten
*Betriebsparameter*
*Auslegungsdruck:* 10 bar
*Prüfdruck:* 14,3 bar
*Betriebstemperatur:* bis 120 °C
*Min. Temperatur:* 0 °C
*Durchflussbeispiele (gemäß Datenblatt):*
Wein: 2 m³/h (Erwärmung 12 → 17 °C, Δp = 47 kPa)
Heißwasser: 2 m³/h (Abkühlung 30 → 24 °C, Δp = 22 kPa)
Wein: 2.000 L/h (Erwärmung 12 → 17 °C, Δp = 47 kPa)
Heißwasser: 2.000 L/h (Abkühlung 30 → 24 °C, Δp = 22 kPa)
Fruchtsaft: 240 L/h (Erwärmung 21 → 75 °C mit 90 °C Heißwasser, Δp ≈ 40–50 kPa)
*Konstruktionsmerkmale*
*Platten mit parallelen Strömungskanälen* für hohe Effizienz und geringen Druckverlust. *Clip-On-Dichtungen* erleichtern Wartung und Reinigung. *Stabile Gestell- und Druckplattenkonstruktion* mit Spannbolzen (M20, Länge 360 mm). *Flexible Erweiterbarkeit*, um die Kapazität bei steigendem Bedarf anzupassen. *Montagefreundliches Design* mit klarer Plattenmarkierung (A/B). *Typische Anwendungen*
Pasteurisierung von Getränken (z. B. Wein, Saft, Bier)
Heißwasser- und Kühlwasseranwendungen
CIP-Reinigungskreisläufe
Allgemeine Prozesswärmeübertragung in der Industrie
*Typ:* M10-MBASE
*Wärmeübertragungsfläche:* 2,6 m²
*Plattenmaterial:* Edelstahl Alloy 316, Stärke 0,50 mm
*Dichtungsmaterial:* NBRFF Clip-On (Nitrilkautschuk)
*Plattenpaketdicke:* 63 mm
*Gesamtgewicht:* 232 kg
*Gesamtvolumen:* 13 Liter
*Bauhöhe:* 672 mm, Breite 618 mm, Tiefe 530 mm
*Anschlussstandard:* DIN NW100
*Schrauben:* M20
*Erweiterbar:* bis zu 17 zusätzliche Platten
*Betriebsparameter*
*Auslegungsdruck:* 10 bar
*Prüfdruck:* 14,3 bar
*Betriebstemperatur:* bis 120 °C
*Min. Temperatur:* 0 °C
*Durchflussbeispiele (gemäß Datenblatt):*
Wein: 2 m³/h (Erwärmung 12 → 17 °C, Δp = 47 kPa)
Heißwasser: 2 m³/h (Abkühlung 30 → 24 °C, Δp = 22 kPa)
Wein: 2.000 L/h (Erwärmung 12 → 17 °C, Δp = 47 kPa)
Heißwasser: 2.000 L/h (Abkühlung 30 → 24 °C, Δp = 22 kPa)
Fruchtsaft: 240 L/h (Erwärmung 21 → 75 °C mit 90 °C Heißwasser, Δp ≈ 40–50 kPa)
*Konstruktionsmerkmale*
*Platten mit parallelen Strömungskanälen* für hohe Effizienz und geringen Druckverlust. *Clip-On-Dichtungen* erleichtern Wartung und Reinigung. *Stabile Gestell- und Druckplattenkonstruktion* mit Spannbolzen (M20, Länge 360 mm). *Flexible Erweiterbarkeit*, um die Kapazität bei steigendem Bedarf anzupassen. *Montagefreundliches Design* mit klarer Plattenmarkierung (A/B). *Typische Anwendungen*
Pasteurisierung von Getränken (z. B. Wein, Saft, Bier)
Heißwasser- und Kühlwasseranwendungen
CIP-Reinigungskreisläufe
Allgemeine Prozesswärmeübertragung in der Industrie
