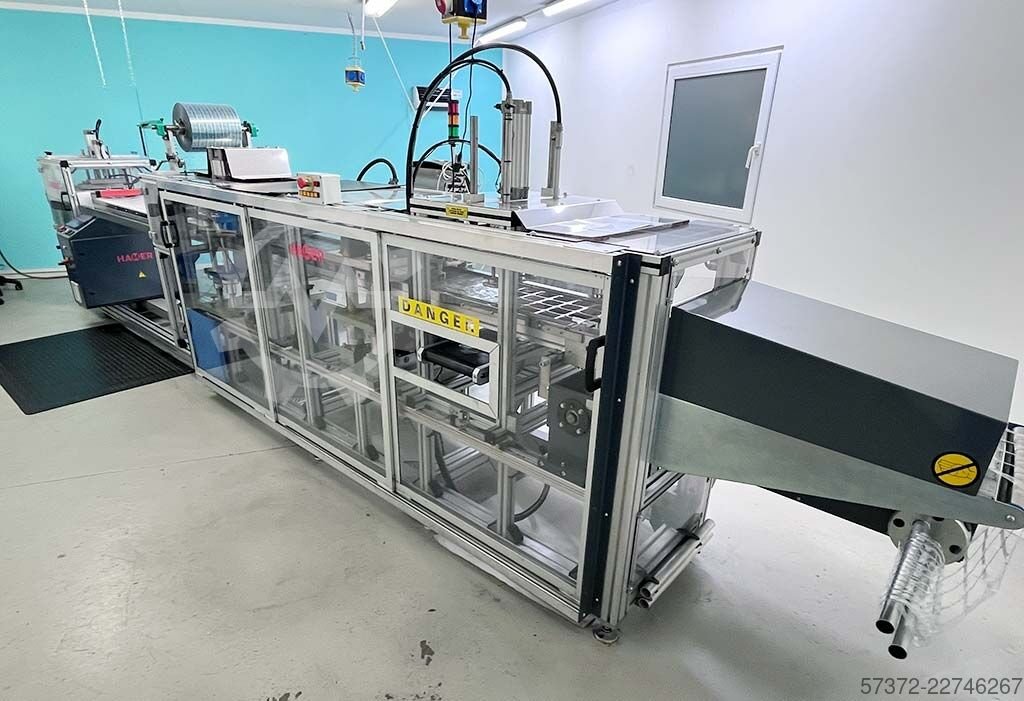

Hamer BPC-23

Zustand:
wie neu (Ausstellungsmaschine)
, Betriebsstunden:
50 h
, Uhlmann Thermoform-Verpackungssystem
UPS 4 ETX
zur Verarbeitung von PVC - Formfolie
und Aluminium-Deckfolie
Grundmaschine in modularer Technik und
Balkonbauweise, mit 12 Modulen: - Formfolienaufnahme mit 2 pneumatischen Spannwellen für Kerndurchmesser 76 mm, max. Rollendurchmesser 800 mm
- Schneid- und Klebetisch für Formfolie
- Formfolienabspulung, getaktet
- 3-Zonen Kontaktheizung: - 6 Heizkreise, individuell regelbar - gleichzeitige Erwärmung von min. 3 Vorschüben - Heizplatten bei Maschinenstopp automatisch öffnend
- Formstation mit 4-Säulen Hubtischführung
- Füllstrecke, Länge 1.360 mm
- Sicherheitsklappe auf der Füllstrecke
Deckfolienabspulung an Bedienseite mit pneumatischer Spannwelle für Kerndurchmesser 76 mm, max. Rollendurchmesser 300 mm
- Plattensiegelstation mit 4-Säulen Hubtischführung: - integrierte Überlastsicherung - automatisches Abheben des oberen Siegelwerkzeuges bei Maschinenstopp
- Freies Modul zum Einbau einer zusätzlichen Station
- Klemmzangenvorschub
- Stanzstation mit Blisterabsenkung
- Abfallschneider mit integriertem motorischen Transport des Stanzgitters
- Glätteinrichtung
- Perforierstation ET/DT
- Überwachung der Druckluftversorgung mit Maschinenstopp bei Unterschreitung des Mindestwertes
- Visio Scan - elektrom.verriegelte Schutztüren - Schneller Formatwechsel durch: - steckbare Formatteile - Steckanschlüsse für Kühlwasserversorgung
- Hauptantrieb mit frequenzgeregeltem Drehstrom- Getriebemotor
- Schaltschrank an Maschinenrückseite, schwenkbar
Bediensteuerung Paccontrol
- 10.4" TFT Farb-Display mit Auflösung 640x480 Pixel
- Prozessor 68C030
- Betriebssystem OS9 2.9
- 2 MB SRAM, 2 MB Flash, 16 MB DRAM
- SRAM- Kartenlesegerät
- IBM Standard Folientastatur
- Centronics Schnittstelle für externen Drucker
- PS2 Schnittstelle für externe Tastatur
- VGA Schnittstelle für externen Monitor
- Serielle Schnittstelle für Diagnosezwecke
- Arcnetschittstelle
- 8 serielle Schnittstellen zum Anschluss von Geräten Integriertes Schieberegister ISR Ausscheidung einzelner Blisterreihen, z.B. überhitzte Folie in der Heizstation, Produkte in der Siegelstation, etc. Maschinensteuerung:
Speicherprogrammierbare Ablaufsteuerung
in Modulbauweise:
- B&R - SPS-Steuerung
- Bussystem mit Modulen für CPU, Eingänge, Ausgänge, Temperaturregler, Nockenschaltwerk, etc. - externer Programmspeicher Technische Daten UPS 4 ETX: - Taktzahl: - ET-Bereich: min./max. : 15/ 50 T/min. abhängig von Folienqualität, Zuführung und Formatauslegung - Formatbereich: min./max. Vorschub im Füllbereich : 64/226 mm min./max. Folienbreite : 100/300 mm min./max. Stanzbreite : 28/284 mm max. Ziehtiefe : 12 mm
- Druckluft: - Eingangsdruck: ca. 6 - 8 bar 4 Simtap Zuführungen
