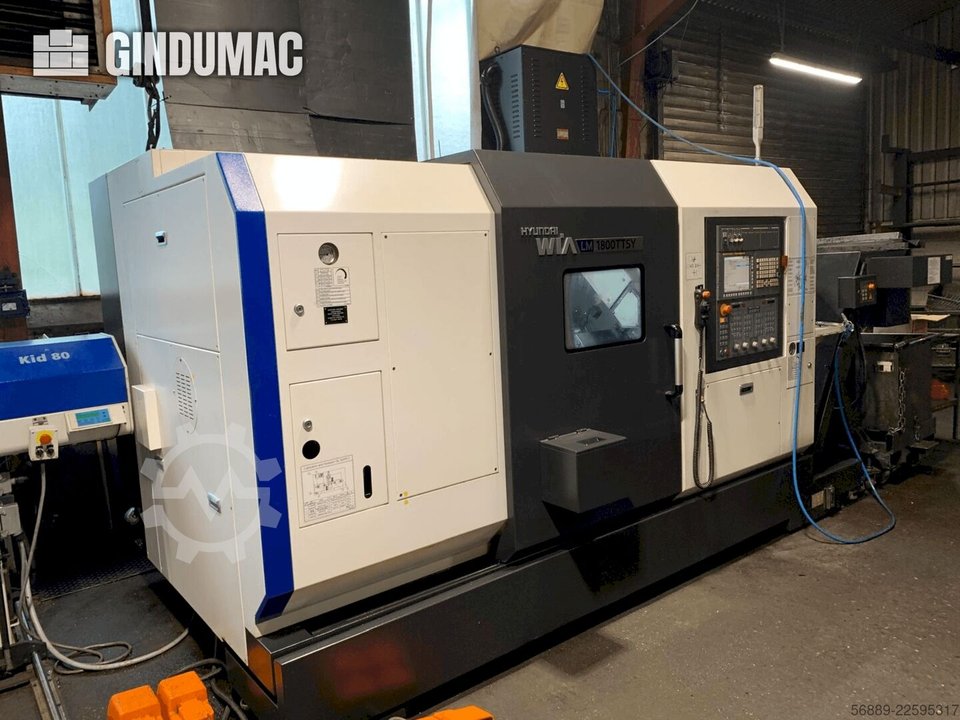

Hyundai Wia LM 1800TTSY

Zustand:
gebraucht
, Baujahr:
2014
, Funktionsfähigkeit:
voll funktionsfähig
, Marke: HYUNDAI-WIA
Modell: LM-1800 / ITSY
Kategorie: CNC-Drehzentrum
Baujahr: 2014

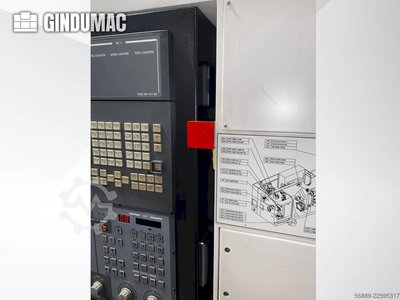

CNC-Steuerung: FANUC Series 31i – Model A
Maschinengewicht: 8.500 kg Maschinenabmessungen
Länge: 4.600 mm
Breite: 2.100 mm
Höhe: 2.090 mm Bearbeitungskapazität
Max. schwenkbarer Durchmesser auf Ober-/Unterwagen: Nr. 1: Ø 290 mm / Nr. 2: Ø 290 mm
Max. Drehdurchmesser (Spindel / Gegenspindel): Nr. 1: Ø 230 mm / Nr. 2: Ø 230 mm
Max. Drehlänge: 673 mm
Stangendurchlass (Spindel / Gegenspindel): Ø 76 mm Verfahrwege der Achsen
Achse X1 / X2: Nr. 1: 165 mm / Nr. 2: 195 mm
Y-Achse (obere Revolver): 100 mm (± 50 mm)
Achse Z1 / Z2: Nr. 1: 700 mm / Nr. 2: 720 mm
Achse ZB: 668 mm
C-Achse (Spindel und Gegenspindel): 360° Min. programmierbarer Winkel: 0,001° Haupt- und Gegenspindel
Spindeldrehzahl: 50 bis 5.000 U/min
Spindelaufnahme: ASA A2-6
Futterdurchmesser: Ø 210 mm
Spindelmotorleistung (max./kont.): 22 / 11 kW Revolver

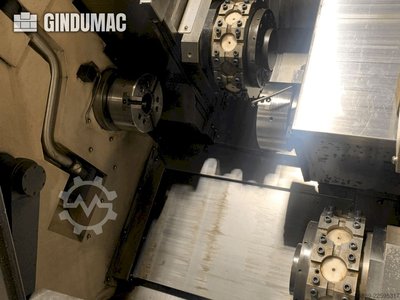

Konfiguration: Revolver 1 + Revolver 2 BMT-55
Stationen pro Revolver: 12 (auch angetrieben)
Gesamtanzahl Stationen: 24
Drehzahl angetriebene Werkzeuge: 5.000 U/min
Leistung angetriebene Werkzeuge: 5,5 kW
Werkzeugabmessungen: Drehen: 20 x 20 mm, Bohren: Ø 32 mm Eilganggeschwindigkeiten
Achsen X1 / X2: 20.000 mm/min
Y-Achse: 7.500 mm/min
Achsen Z1 / Z2 / ZB: 40.000 mm/min Zubehör
Stangenlader TOP AUTOMAZIONI – Modell FUSION
Kühlmitteltank mit Spülpumpen
Späneförderer
Feste und angetriebene Werkzeughalter
Automatischer Werkzeugvoreinstellarm mit M-Code
Handbücher, Elektroschaltpläne und CE-Konformitätserklärung Durchgeführte Überholungen
Komplettüberholung der Revolver 1 und 2 mit Austausch von Dichtungen und Lagern
Überholung der Kugelumlaufspindeln der Achsen X2 und Z2 mit Lagerwechsel
Komplettüberholung des Schmierkreislaufs der Achsen und Austausch von Pneumatikschläuchen
Überholung der Auswurfzylinder (Z2) mit Austausch des Gantry-Systems
Komplette Innen-Neulackierung
Austausch der Bedienerseitenscheibe
Komplettüberholung der Teleskopabdeckungen aller Linearachsen
