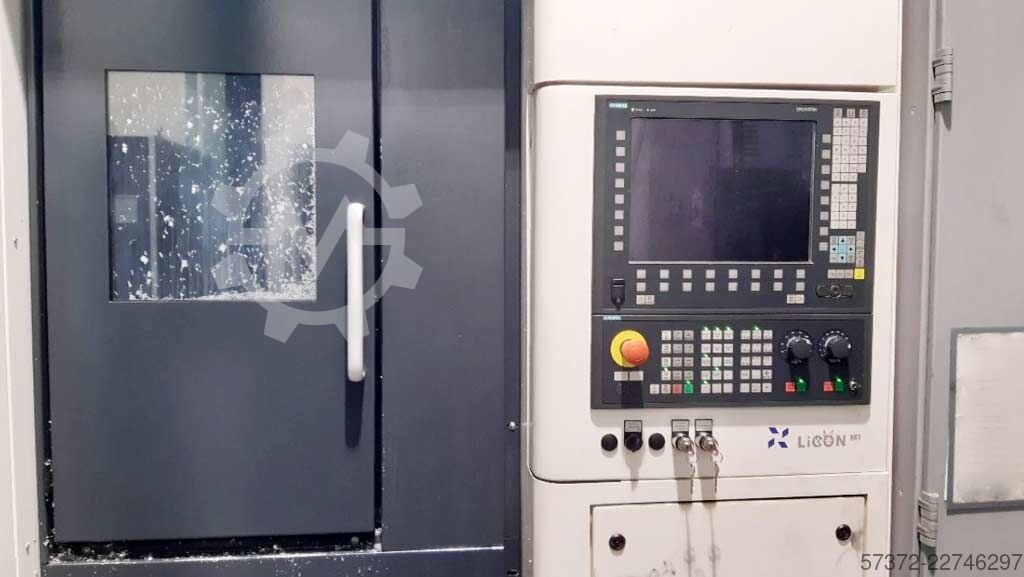

Licon LiFLEX II 766 i³ DT B22
Do negocjacji
| Strona główna | gebraucht |
|---|---|
| Producent | Siemens |
| Rok produkcji | 2016 |
| Maschinenbezeichnung | CNC 5-Achsen-Bearbeitungszentrum |
| Modell | LiFLEX II 766 i³ DT B22 |
| Zustand | gebraucht |
| Maschinentyp | Doppelspindel-Horizontalbearbeitungszentrum |
| Steuerung | Siemens SINUMERIK 840D sl |
| Bedienfeld | Siemens OP15T mit integrierter TCU |
| Verfahrweg der X-Achse | 750 mm |
| Verfahrweg der Y-Achse | 660 mm |
| Verfahrweg der Z1-Achse | 650 mm |
| Verfahrweg der Z2-Achse | 650 mm |
| X-Achse | 60 m/min |
| Y-Achse | 60 m/min |
| Z2-Achsen | 90 m/min |
| Beschleunigung der X-Achse | 6 m/s² |
| Beschleunigung der Y-Achse | 6 m/s² |
| Vorschubkraft X | 15.000 N |
| Vorschubkraft Y | 15.000 N |
| Positioniergenauigkeit | 8 µm |
| Anzahl der Spindeln | 2 |
| Werkzeugaufnahme | HSK-A63 (DIN 69893-1) |
| Spindeldrehzahl | 12.000 U/min |
| Spindelleistung | 37 kW (40 % Dauerbetrieb) |
| Spindeldrehmoment | 85 Nm (40 % ED) |
| Maximales Drehmoment | 100 Nm |
| Schwenkbereich | 0°–180° |
| er Korrekturbereich der Z-Achse | 5 mm |
| Maximale Werkzeuglänge | 400 mm |
| Maximales Werkzeuggewicht | 20 kg |
| mittelbehälter-Fassungsvermögen | 2.300 l |
| Kühlmitteldurchfluss | 400 l/min |
| Hochdruckpumpe | 15 kW |
| Kühlwassertemperatur | 22 °C |
| Durchflussmenge des Kühlwassers | 800 l/h |
| ustrittshöhe des Späneförderers | < 1.150 mm |
| Stromversorgung | 400 V / 50 Hz |
| Steuerspannung | 24 V DC |
| Anschlussleistung | 150 kW |
Opis
Zustand:
einsatzbereit (gebraucht)
, Baujahr:
2016
, Betriebsstunden:
40.148 h
, Spindeldrehzahl (max.):
12.000 U/min
, Verfahrweg X-Achse:
750 mm
, Verfahrweg Y-Achse:
660 mm
, Verfahrweg Z-Achse:
650 mm
, Leistung des Spindelmotors:
37.000 W
, Steuerungshersteller:
SIEMENS
, Steuerungsmodell:
SINUMERIK 840D sl
, Positioniergenauigkeit:
0,008 mm
, Werkzeuggewicht:
20.000 g
, Anzahl der Steckplätze im Werkzeugmagazin:
48
, Anzahl der Achsen:
5
, Diese 5-Achsen-Maschine vom Typ LICON LiFLEX II 766 i3 DT B22 wurde im Jahr 2016 hergestellt. Sie verfügt über eine maximale Spindeldrehzahl von 12.000 U/min und ein Werkzeugmagazin mit einer Kapazität von 96 Werkzeugen. Die Maschine ist mit der fortschrittlichen i³-Technologie ausgestattet, die eine unabhängige Steuerung der X-, Y- und Z-Achsen für beide Spindeln ermöglicht. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie die von uns zum Verkauf angebotene Horizontal-Drehmaschine LICON LiFLEX II 766 i3 DT B22 in Betracht ziehen. Kontaktieren Sie uns für weitere Details. Technische Daten • Maschinentyp: Doppelspindel-Horizontalbearbeitungszentrum
• Steuerung: Siemens SINUMERIK 840D sl
• Bedienfeld: Siemens OP15T mit integrierter TCU
• ECO-Modus
• Ferndiagnose (eWON-Router)
• PROFIBUS-Schnittstelle für automatische Werkstückbeladung
• Signalsäule (3-farbige LED)
Verfahrwege • Verfahrweg der X-Achse: 750 mm
• Verfahrweg der Y-Achse: 660 mm
• Verfahrweg der Z1-Achse: 650 mm
• Verfahrweg der Z2-Achse: 650 mm
Eilgang • X-Achse: 60 m/min
• Y-Achse: 60 m/min
• Z1-/Z2-Achsen: 90 m/min
Achsleistung • Beschleunigung der X-Achse: 6 m/s²
• Beschleunigung der Y-Achse: 6 m/s²
• Beschleunigung der Z1/Z2-Achsen: 9 m/s²
• Vorschubkraft X: 15.000 N
• Vorschubkraft Y: 15.000 N
• Vorschubkraft Z1/Z2: 10.000 N
• Positioniergenauigkeit: 8 µm
Spindel • Anzahl der Spindeln: 2
• Präzisionsmotorspindeln
• Werkzeugaufnahme: HSK-A63 (DIN 69893-1)
• Spindeldrehzahl: 12.000 U/min
• Spindelleistung: 37 kW (40 % Dauerbetrieb)
• Spindeldrehmoment: 85 Nm (40 % ED)
• Maximales Drehmoment: 100 Nm
• Direktantrieb
Achsen / Schwenksystem • 2 NC-B-Achsen
• 2 NC-Drehachsen (A-Achsen)
• Schwenkbereich: 0°–180°
• Schwenkzeit (0°–180°): ca. 5 s
Technologie • Unabhängige X-, Y- und Z-Achsen für beide Spindeln
• Separates Direktmesssystem für jede Achse
• Unabhängiger Korrekturbereich der Z-Achse: 5 mm
Werkzeugmagazin • 96 Werkzeugstationen (2 × 48)
• Maximale Werkzeuglänge: 400 mm
• Maximaler Werkzeugdurchmesser (benachbarte Fächer belegt): 80 mm
• Maximaler Werkzeugdurchmesser (benachbarte Fächer frei): 250 mm
• Maximales Werkzeuggewicht: 20 kg
Schmierung • Automatische Zentralschmierung
• 5-Kanal-Medienzufuhr (Öl oder Luft)
Kühlung / Kühlmittel • 70 bar Kühlmittelzufuhr durch die Spindel
• Kühlmittelbehälter-Fassungsvermögen: 2.300 l
• Kühlmitteldurchfluss: 400 l/min
• Hochdruckpumpe: 15 kW
• Automatische Kühlmittelnachfüllung
• Kühlmittelreinigungssystem
• Wasserkühlung
• Kühlwassertemperatur: 22 °C
• Durchflussmenge des Kühlwassers: 800 l/h
Späneentsorgung • Spanförderer mit Schaber
• Austrittshöhe des Späneförderers: < 1.150 mm
• Für Trockenbearbeitung geeignet
• MMS-kompatibel (Minimalmengenschmierung)
Elektrische Daten • Stromversorgung: 400 V / 50 Hz
• Steuerspannung: 24 V DC
• Anschlussleistung: 150 kW
Weitere Merkmale • Schnittstelle für automatische Werkstückzuführung
• Automatischer Werkzeugwechsler
• Geschlossene Maschinenhaube
• Maschinenbeleuchtung
• Pneumatikausstattung
• Energieüberwachungssystem
• Automatische Medienanschlüsse
• Modularer Maschinenbau
Weitere Informationen • Motorspindel 11 wird in Woche 19/2024 ausgetauscht
• Motor der Spindel 12 wird in Woche 24/2023 ausgetauscht Technical Specification
Taper Size HSK 63
Through-spindle Coolant Yes
Counter Spindle No
Driven Tools No
