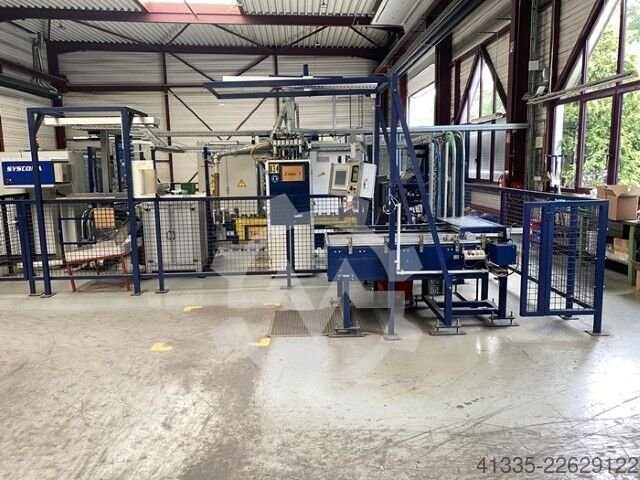

NSM-Magnettechnik / Syscona Transport- und Automatisierungsanlage

Transport- und Automatisierungsanlage für Motorgehäuse mit Kontrollsystem
Technische Parameter Motorgehäuse
Innendurchmesser: 66 mm, 70 mm, 74,2 mm
Wandstärke: 2 mm
Länge: 87,8 mm – 135 mm
Material: Stahl, lackiert

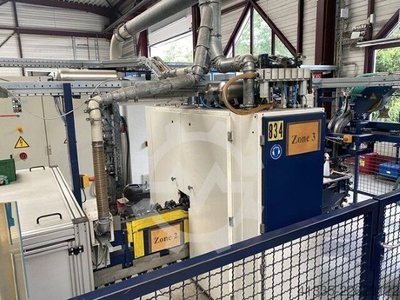

Technische Parameter Schleifmaschine
- Zweiband-Schleifmaschine Typ M2-120 Fa. Weber
- inkl. Kontinuierlich laufendem Prismenförderer mit regelbarer Geschwindigkeit über Frequenzumrichter
Anlagenleistung: max. 52 Stück pro min. Funktionsbeschreibung:

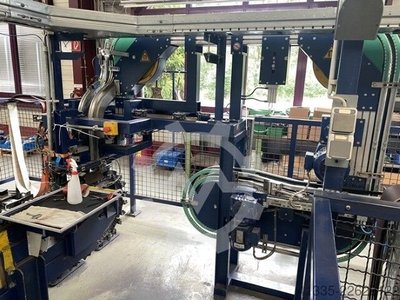

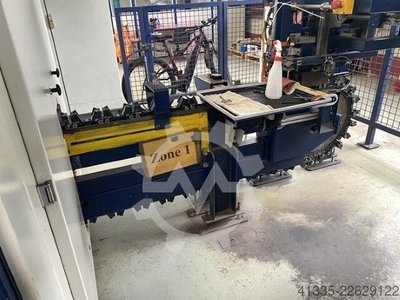

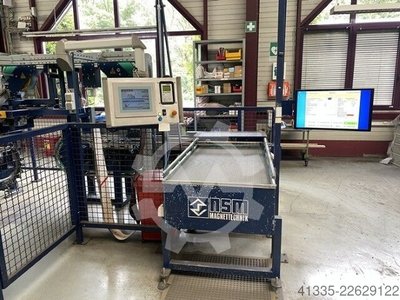

Die Motorgehäuse werden händisch von einer Person aus der Gitterbox entnommen und definiert auf einen Puffertisch abgestellt. Ein Reihenüberschieber zieht die vorderste Reihe auf einen permanentmagnetischen Scharnierbandförderer. Die Motorgehäuse werden automatisch abtransportiert und an einen permanent-magnetischen Kombiförderer übergeben. Nach einer 90° Umlenkung werden die Gehäuse in einer Rollrinne gepuffert. Jeweils ein Stück Gehäuse wir freigegeben und einem Prismaförderer zugeführt. Der Kombiförderer ist axial verstellbar, so dass je nach Gehäuselänge eine zentrische Abgabe in die Prismen gewährleistet ist. Nach dem Schleifvorgang werden die Motorgehäuse einem weiteren permanent- magnetischen Kombiförderer übergeben. Die Gehäuse werden nach einer 90° Umlenkung in eine stehende Position gebracht und auf einen permanent- magnetischen Scharnierbandförderer geleitet. Mit Stanznummern Kontrolle Syscona
Zur sicheren und zuverlässigen Erkennung von Stanznummern in Metallröhren. Erkennungsstation mit hochauflösender CCD-SW-Kamera mit Scan-Sensor. Mit Kontrollanlage Syscona
Zur Erkennung von Noppen in Röhren gemäß Muster. Videokamerasystem HighVision HV
Fehlerhafte Motorgehäuse werden identifiziert und entsprechend an die Ausschleusvorrichtung übermittelt. Ein Schwenkzylinder lenkt die Gehäuse auf einen parallellaufenden Scharnierbandförderer an einen Puffertisch übergibt. DEMONTAGE durch Kunden!
