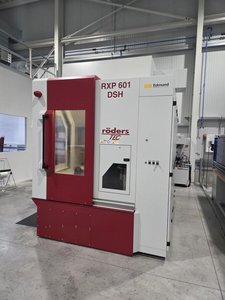

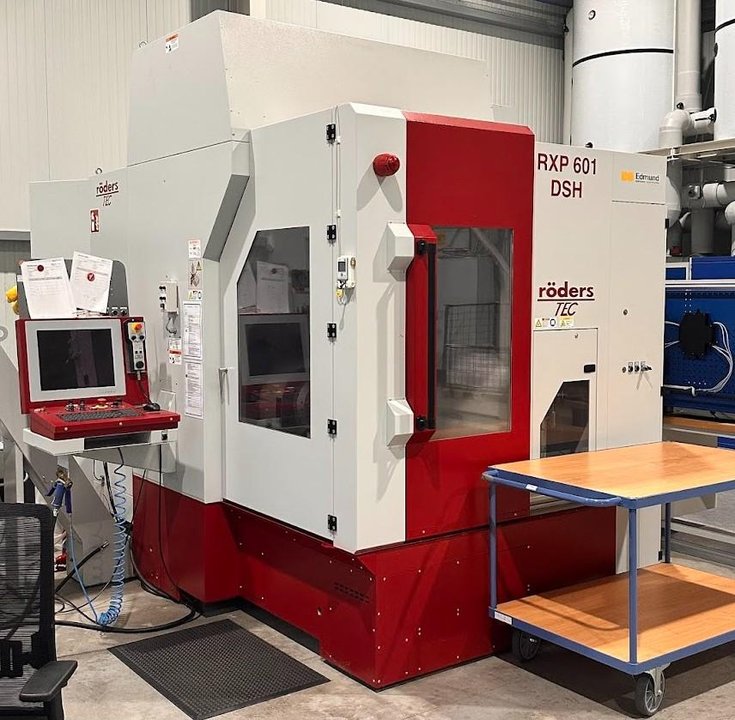

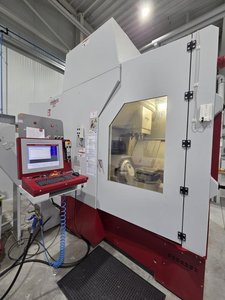

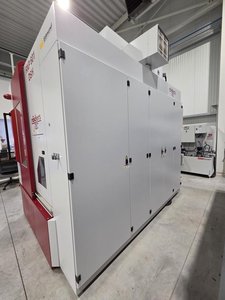

Bearbeitungszentrum - Universal RÖDERS RXP 601 DSH

Beschreibung

Baujahr: 2018
x-Weg 540 mm
y-Weg 635 mm
z-Weg 400 mm
Maschinengewicht ca. 10,2 t
Raumbedarf ca. 2,9 x 2,9 x 3,1 m
Röders RXP 601 DSH – 5-Achs-Hochpräzisions-Fräs- und Schleifzentrum

Allgemeine Maschinendaten
Hersteller Röders TEC GmbH (Deutschland)
Maschinentyp 5-Achs CNC Fräs- und Schleifbearbeitungszentrum
Modell RXP 601 DSH
Bauform Vertikale Hochgeschwindigkeitsmaschine
Achssystem X / Y / Z + A / C
Antriebssystem Direktantriebe in allen Linear- und Rundachsen
Messsysteme Optische Direktmesssysteme in allen Achsen
Thermomanagement Aktive Temperaturstabilisierung aller Hauptbaugruppen
Arbeitsraum & Mechanik
Verfahrweg X 540 mm
Verfahrweg Y 635 mm
Verfahrweg Z 400 mm
A-Achse Schwenkbereich ±115°
C-Achse Endlosdrehachse (360°)
Max. Werkstückgewicht bis 200 kg
Maschinengewicht ca. 10.200 kg
Platzbedarf (L×B×H) ca. 2.950 × 2.950 × 3.100 mm
Spindelsystem
Spindelhersteller Levicron
Spindeltyp Hochpräzise Luftlager-Fräs- und Schleifspindel
Lagerung Luftlager, Betriebsdruck bis 10 bar
Werkzeugaufnahme HSK 25 (HSK-E je nach Ausführung)
Einsatzbereich Hochgeschwindigkeitsfräsen und Präzisionsschleifen
Thermik Nahezu reibungsfrei, minimale Wärmeeinbringung
Schleifausstattung
• Integrierte Schleiffunktion in der CNC-Steuerung
• Optimierte Achsregelung für Schleifprozesse
• Vakuum-Z-Achsausgleich zur Entlastung der Z-Achse
• Thermisch stabilisierte Z-Achse für höchste Maßhaltigkeit
• Geeignet für Koordinaten-, Profil- und Feinschleifen

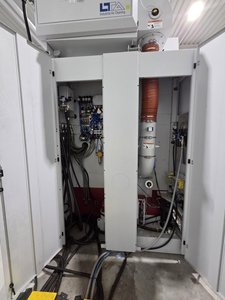

Peripheriesysteme
Absaugung Industrie-Absauganlage für Fräs- und Schleifbetrieb
Öl-Aufbereitung Filter- und Aufbereitungsanlage für Schleiföl
Kühlschmierstoff
Temperierung
Späneentsorgung
Ölbasiertes Schleifmedium
Aktive Medien-Temperaturkontrolle
Integrierte Schneckenförderer
Alle Angaben nach bestem Wissen, technische Änderungen vorbehalten.
