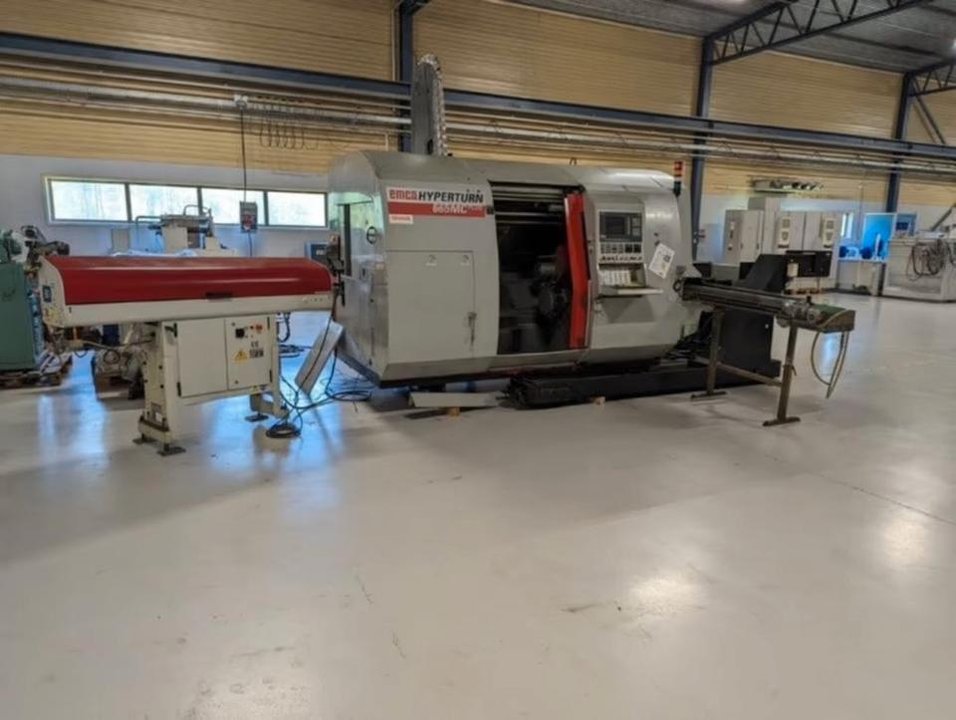

CNC-Drehmaschine EMCO Hyperturn 665 MC mit Frässpindel, used

Beschreibung

CNC-Dreh-Fräszentrum mit Schwenkspindel

Bei dieser Ausstattung bleiben kaum Wünsche offen

Hersteller : Emco

Typ: Hyperturn 665 Plus Power Mill

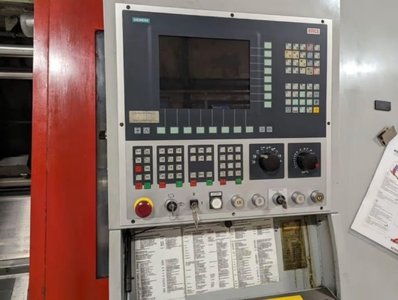

Steuerung : Siemens 840

Baujahr : 2006

Einschaltstunden : 56000 h

Spindelstunden : 22722 h

Verfügbarkeit : ab Lager Hultsfred / Schweden , unter Strom zu besichtigen

Video : https://youtu.be/Mgqd\_Lq2ciM?si=eO0RL1\_Bq2Wie-h4

Technische Daten

Arbeitsbereich Umlauf-Durchmesser über Bett : 600 mm

Umlauf-Durchmesser über Planschlitten : 500 mm

Abstand zwischen den beiden Spindelnasen : 975 mm

Max. Drehdurchmesser :430 mm

Max. Teilelänge : 744 mm

Max. Stangendurchmesser : 65 (76,2) mm

Verfahrwege X/X2 280/205 mm

Verfahrweg Z/Z2/Z3 900/750/750 mm

Verfahrweg Y 100 (+/–50) mm

Hauptspindel

Drehzahlbereich (stufenlos regelbar) 0 – 5000 (4000) U/min

Drehmoment max. 250 Nm

Antriebsleistung Hauptspindel (AC-Hohlspindelmotor): 29 kW

Spindelanschluss DIN 55026 A2-6 (A2-8)

Spindeldurchmesser im vorderen Lager 105 (130) mm

Spindelbohrung (ohne Zugrohr) Ø 73 (86) mm

C-Achsen: 0,001°

Gegenspindel

Drehzahlbereich (stufenlos regelbar) 0 – 7000 U/min

Drehmoment max. 130 Nm

Spindelanschluss DIN 55026 A2-6

Spindeldurchmesser im vorderen Lager Ø 73 (86) mm

C-Achsen: 0,001°

Eilgang 1000 U/min

Gegenspindel (AC-Hohlspindelmotor) 22 kW

Werkzeugrevolver

Werkzeugpositionen : 12

Werkzeugaufnahme : VDI 40 (DIN 69880)

Revolverschaltzeit : 0,2 sec

Angetriebene Werkzeuge Drehzahlbereich : 0 – 5000 (4500) U/min

max. Drehmoment M- Tools: 25 Nm

Antriebsleistung M-Tools : 6,7 kW

Angetriebene Werkzeuge : 12

Frässpindel

B- Achse Schwenkbereich (interpolierbar) 210°

Haltemoment der Indexierung 3600/1300 Nm

B-Achse Positionierung: 0,001°

Anzahl der Werkzeuge : 48 Werkzeugaufnahme

Werkzeugaufnahme Frässpindel : Capto C4

Drehmoment max. :40 Nm

Antriebsleistung Frässpindel : 14,5 kW

Drehzahlbereich: 0 – 10000 U/min

Werkzeugwechselzeit (Werkzeug – Werkzeug) 1,3 sec

Eilgang X/Z/Y/Z3 (Gegenspindel) 24/30/10/30 m/min

Vorschubkraft X/Z/Z3 (Gegenspindel) 5000/8000/9000 N

Abmessungen

Aufstellfläche (ohne Späneförderer) B x T 3400 x 2550 mm

Höhe 2300 mm

Gesamtgewicht ca. 9500 kg

weitere Ausstattungsmerkmale

* Kühlmitteleinrichtung Behältervolumen 300 l
* Hochdruckpumpen
* Leistungsaufnahme Anschlusswert 46 kVA
* Druckluftanschluss 6 bar
* Stangenlademagazin IEMCA VIP 80 E
* Späneförderer Fabrikat Knoll mit Hochdruckpumpen
* verschiedene hydrauische Spannfutter , 3- Backen ; Spannzangenfutter
* verschiedene Werkzeugaufnahmen
* Teileentladung mit Transportband
* Spindelölkühler
* Touch Setter , Werkzeugvoreinstellung
* Arbeitsraumspülung

Alle Angaben wurden nach besten Wissen und Gewissen gemacht jedoch behalten wir uns das Recht auf Irrtum vor

Zwischenverkauf vorbehalten

Alle Preisangaben sind netto ohne gesetzl. MwSt

---
