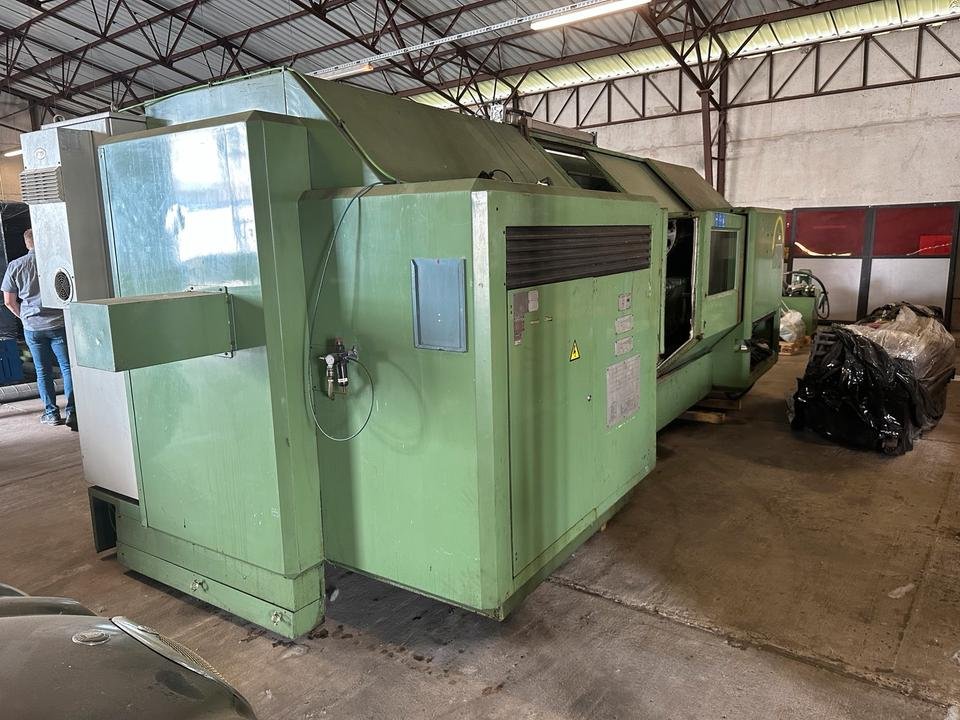

Труба с ЧПУ Heyligenstaedt Heynumat 10

Beschreibung

Arbeitsbereich
Umlaufdurchmesser über Bett 530mm
Drehdurchmesser 400mm
Umlaufdurchmesser über Bettschlitten 310mm
Drehdurchmesser Über Bettschlitten 310mm
Schlittenweg plan (x achse ) 300mm
Spitzenweiten 500,1000,1500 bis 3000mm

Hauptspindel.
Durchmesser im vorderen Lager. 115-165mm
Durchmesser der Bohrung, durchgehend 105mm
Innenkogel. 80-120mm
Spindelkopf. 55026/11 DIN/Größe

Hauptantrieb
Leistung (Gleichstrom-Motor). Bis 75 Kw
Drehzahlbereiche. 9-2240 1/min
11,2-2800 1/min
Bis 75
18-4500 1/min
-3550 1/min

Gesamt-Regelbereich. 1 : 250
Programmierbare Drehzahlen. Konstant Scnittgeschwindigkeit
Drehmoment, je nach Antriebsleistung bis 3150 Nm
Vorschab- und Eilganggeschwindigkeit bis 10000mm/min

Werkzeugträgersystem Trommelwerkzeugspeicher
Werkzeughalter (DIN 69 880) 12
Schaftdurchmesser. 60mm
Nenngröße. 32mm

Reitstock
Pinolendurchmesser. 100 oder 125mm
Pinolenhub 140mm
Innenkegel der Pinole 5 Morse
Axialkraftstufenlos einstellbar 2500-16000 N
Maschinengewicht. 7150 kg

Maschine befindet sich in voll funktionsfähigem Zustand und wird frei verladen

---
