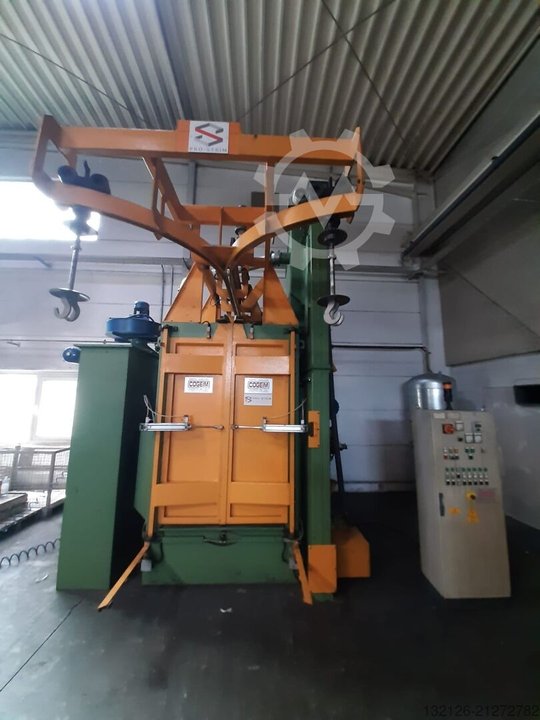

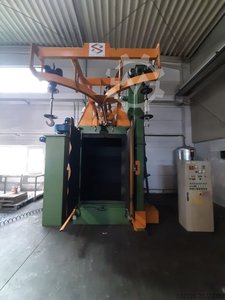

GEIM PG 10x15

Zustand:
gebraucht
, Baujahr:
2020
, Funktionsfähigkeit:
voll funktionsfähig
, Betriebsstunden:
1.000 h
, Kovo Staněk TZNZ 5-11/16-36 (2020) – Hochleistungs-Hängebahnschleuderrad-Strahlanlage

Typ: Überkopf-Hängebahn/Haken (CE) • Baujahr: 2020 • Gesamtgewicht: 12.000 kg • Zustand: exzellent, sofort einsatzbereit.

Kapazität & Leistung

Max. Werkstück: Ø 1.600 × 3.600 mm (H)

Max. Hakenlast: 1.000 kg

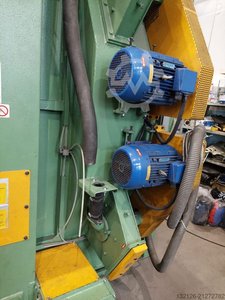

Wurfschleudern: 5 × 11 kW, Rotordurchmesser Ø 350 mm (einzeln beschickt)

Strahlmittelbunker: ca. 1.800 kg

Luftbedarf: 20 m³/h bei 6 bar

Schallpegel: ≤ 85 dB(A)

Maschinenabmessungen (B × T × H): 4.730 × 5.070 × 6.520 mm

Stromversorgung: 400/690 V, 50 Hz • Steuerspannung: 24 V DC

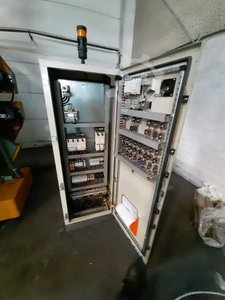

Steuerung & Automatisierung

SPS (NX-Plattform) mit Touchscreen-Bedienpanel und Fernwartungszugang. Bis zu 99 Programme mit auftragsbezogenen Einstellungen: Strahlzeit, Schleuderraddrehzahl, Hakenrotation und Drehzahl, Pendelwinkel des Schleuderradblocks, servogeregelte Strahlmittelzufuhr pro Schleuderrad, automatischer Förderbandstart/-stopp. Diagnostik und vollständige Verriegelung bei Türen und Bewegungen.

Bocgpt Eoxpiw Usbtodb
Verschleißschutz & Ausführung

Strahlkammer ausgekleidet mit XAR500-Verschleißplatten (5 mm) sowie Manganstahl X120Mn12 in geformten/hochverschleißbelasteten Bereichen; austauschbarer Gummi in Prallzonen. Schleuderrad-Innenteile (Blätter, Schleuderkäfige, Auskleidungen) aus Werkzeugstahl 1.2379 / X153CrMoV12 (~62 HRC). Schwerer geschweißter Turbinenblock. Wartungsplattform mit Sicherheitstor und Total-Stopp-Funktion.

Strahlmittelkreislauf

Ausgelegt für Stahlkugeln S330 (Erstbefüllung ca. 1,5 t). Elevator → Windsichter → gemeinsamer Bunkerkreislauf; magnetische/Luftreinigung erhält Strahlmittelqualität. Servo-gesteuerte Dosierung an jedem Schleuderrad gewährleistet gleichmäßige Intensität und geringeren Verbrauch.

Absaugung & Filtration

CIPRES CARM Staubabscheider, 7,5 kW Ventilator, automatische Rückstromklappe; Rohrleitung mit automatischem Ventil für Kammerventilation am Zyklusende.

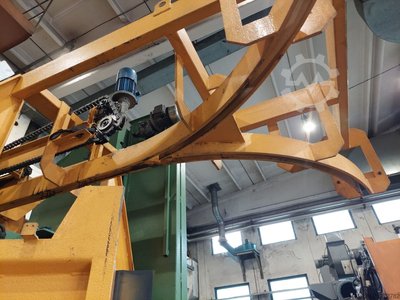

Handlingsystem

Angetriebene Einschienenbahn mit einstellbaren Geschwindigkeiten; servogesteuerte Hakenrotation und -hub; pneumatischer Weichenschalter; zwei Hebezeuge à 1,1 kW. Getaktete Sequenz ermöglicht die Beladung der nächsten Charge während des Strahlvorgangs.

Anwendungsbereiche

Schmiedeteile, Gussteile, Schweißkonstruktionen und allgemeine Stahlbaugruppen – Oberflächenvorbereitung vor Lackierung, Verzinkung oder Beschichtung mit hohem Durchsatz und reproduzierbaren Ergebnissen Sa 2½–3.

Wichtige Vorteile

5 Schleuderräder für hohe Abdeckung und Geschwindigkeit • SPS mit Servo-Präzision • XAR- und Mangan-Auskleidung für lange Lebensdauer • 12-t EU-Ausführung • Niedriger Geräuschpegel ≤ 85 dB(A).

Besichtigung auf Anfrage über die Plattform möglich.

---
