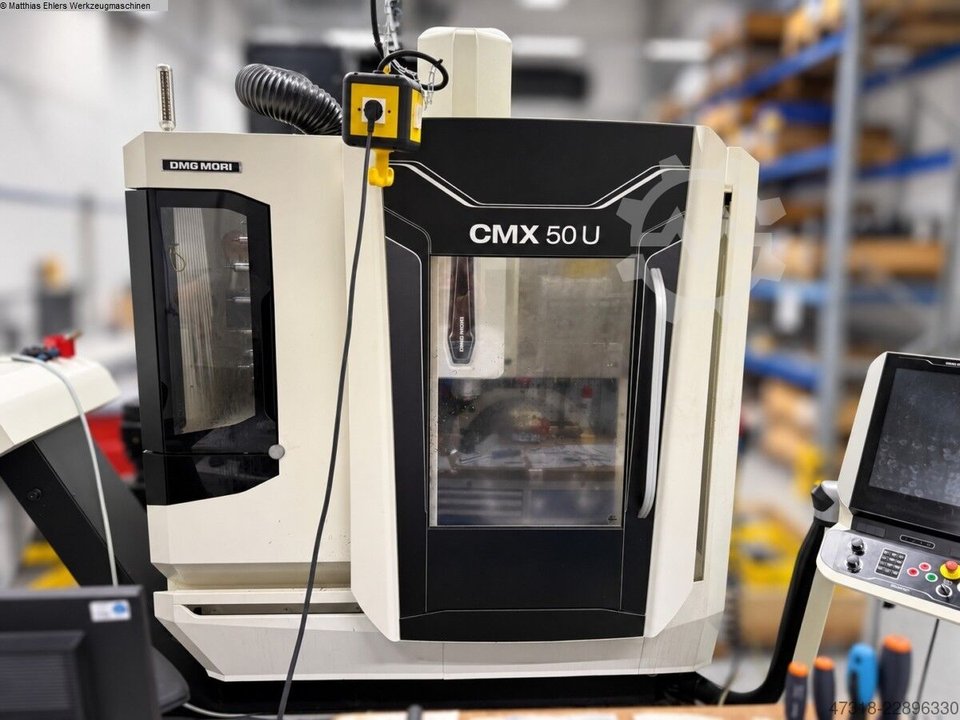

DMG MORI CMX 50 U

Zustand:
neuwertig (gebraucht)
, Baujahr:
2022
, Betriebsstunden:
458 h
, Funktionsfähigkeit:
voll funktionsfähig
, Maschinen-/Fahrzeugnummer:
1536582684A
, Verfahrweg X-Achse:
500 mm
, Verfahrweg Y-Achse:
450 mm
, Verfahrweg Z-Achse:
400 mm
, Vorschubgeschwindigkeit X-Achse:
30 m/min
, Vorschubgeschwindigkeit Y-Achse:
30 m/min
, Vorschubgeschwindigkeit Z-Achse:
30 m/min
, Nennscheinleistung:
30 kVA
, Drehmoment:
83 Nm
, Werkstückhöhe (max.):
550 mm
, Werkstückdurchmesser (max.):
630 mm
, Werkstückgewicht (max.):
200 kg
, Gesamthöhe:
3.200 mm
, Gesamtlänge:
4.500 mm
, Gesamtbreite:
3.500 mm
, Drehzahl (min.):
20 U/min
, Drehzahl (max.):
12.000 U/min
, Gesamtgewicht:
4.700 kg
, Spindeldrehzahl (max.):
12.000 U/min
, Leistung des Spindelmotors:
13 W
, Anzahl der Spindeln:
3
, Anzahl der Steckplätze im Werkzeugmagazin:
30
, Werkzeugdurchmesser:
80 mm
, Werkzeuggewicht:
8 g
, Eingangsspannung:
400 V
, Art des Eingangsstroms:
Drehstrom
, Ausstattung:
Dokumentation/Handbuch, Späneförderer
, Wir bieten dieses universelle DMG MORI CMX 50 U Bearbeitungszentrum an, neuwertiger Zustand, Betriebsstunden: Gesamt: 458 h / Spindel: 330 h, Baujahr 2022. TECHNISCHE DATEN Achsgänge:
• X = 500 mm
• Y = 450 mm
• Z = 400 mm
• B = -5° / +110°

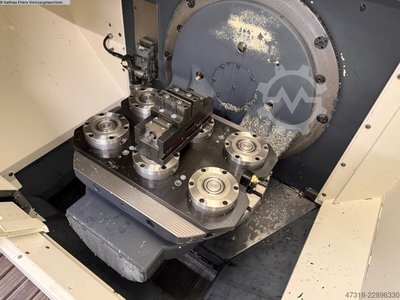

• C = n × 360° Arbeitstisch:
• Dreh-Schwenktisch 630 × 500 mm
• 7 T-Nuten 14 H7, Teilung 63 mm
• Mittelloch Ø 30 H6
• Zulässige Tischbelastung: 200 kg

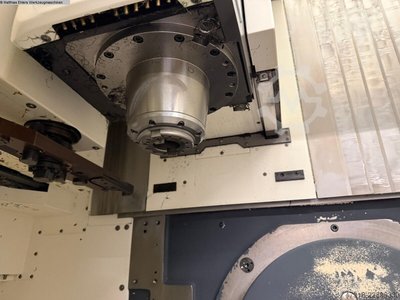

• Achs-Tisch-Abstand: 150–550 mm Hauptspindel (Inline-Spindel):
• Drehzahl: 20 – 12.000 U/min
• Leistung: 13 kW (40% DC) / 9 kW (100% DC)
• Drehmoment: 83 Nm (40% DC) / 57 Nm (100% DC)
• Werkzeugaufnahme: SK40 DIN 69871
• Aufnahme nach DIN 69872, hydraulische Steuerung
• Einspannkraft SK40/BT40: 10 kN Werkzeugmagazin:
• 30 Positionen, Kettenmagazin mit Doppelgreifer
• Max. Werkzeugdurchmesser: 80 mm (130 mm mit freien angrenzenden Taschen)
• Max. Werkzeuglänge: 300 mm (vom Spindelflansch)
• Max. Werkzeuggewicht: 8 kg
• Max. Magazinkapazität: 120 kg
• Werkzeugwechselzeit: 2,7 s Vorschübe und Genauigkeit:
• Rapid-Vorschub X/Y/Z: 30 m/min
• Max. Vorschubkraft (40% DC): 4,5 kN
• Führungen mit Rollen auf allen linearen Achsen
• Direktes Messsystem auf X, Y, Z (inklusive Luftspülsystem)
• Positionsgenauigkeit X/Y/Z: A = 6 µm (ISO 10791-4)
• Wiederholgenauigkeit X/Y/Z: R = 5 µm (ISO 10791-4)
• Genauigkeit B/C: A = 16 Sekunden (ISO 10791-4)
• Wiederholgenauigkeit B/C: R = 12 Sekunden (ISO 10791-4) SERIENAUSSTATTUNG Maschinenbasis:
• Universelles Bearbeitungszentrum CMX 50 U (C-A3390F)

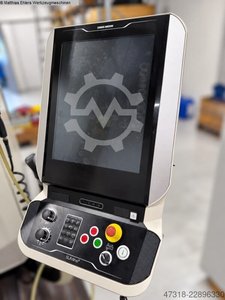

• DMG MORI SLIMline Multi-Touch 19" / Siemens 840D SL Steuerung (C-B3097F)
• Kühlmittel oder Luft, umschaltbar über M-Funktionen
• Späneförderer / Späneauffangschale
• Kabine mit Schiebetür
• DMG MORI IoTconnector in der Serienausstattung Produktionspaket 20 bar mit Späneförderer (C-K3661F):
• Interne Kühlmittelversorgung 20 bar
• Späneförderer Typ Schaber, Behälter 250 l (links)
• Spülung von Bett und ATC-Arm über M-Funktion
• Kühlmittelspritzpistole
• Elektronisches Handrad extern
• Kabinendach
• 4-farbige Signallampe
• Doppelkartuschenfilter (Filterwechsel ohne Maschinenstillstand) Mess- / Überwachung:

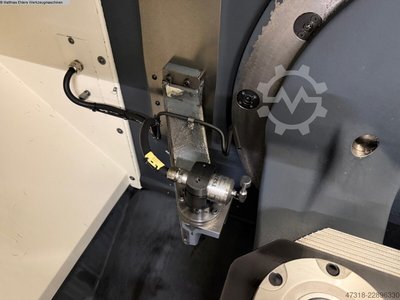

• Renishaw Mess-Kit für Siemens (C-K4222F): PP40 Tastkopf mit optischer Übertragung, Werkzeugtastkopf TS27R, Messzyklen mit Werkzeugbruchüberwachung, Messinstrument und Kalibrierring
• 3D QuickSET für CMX U (C-K2530F) – Kontrolle und Kompensation der kinematischen Genauigkeit der 5 Achsen Software und Dokumentation:
• DXF Import-Option auf der Siemens-Steuerung (C-G3067F)
• Dokumentation in rumänischer Sprache
• Bildschirmtext in rumänischer Sprache Digitale DMG MORI Produkte:
• Digitales Produktionspaket: IoTconnector, Machine Data Connector (OPC UA / MTConnect / MQTT), NETservice (Fernwartung)
• Messenger V4 – Maschinenstatus in Echtzeit
• DMG MORI Service Agent – proaktive Servicebenachrichtigung
• 3D-Maschinenmodell im STEP-Format (bei Unterzeichnung einer Geheimhaltungsvereinbarung) NUMERISCHE STEUERUNG – Siemens SINUMERIK 840D SL
• Bediengerät TCU30.3, NCU720.3B PN
• Safety Integrated
• Multi-Touch-Bildschirm 19", 1024 × 1280
• Blockverarbeitungszeit: 1,5 ms
• Benutzerspeicher 16 MB + Erweiterung 4 GB (EES) ANSCHLÜSSE
• Standard 12.000 U/min: 30 kVA / 47 A / 50 A Sicherung bei 400 V
• Mit 20/40/80 bar Paket: 32 kVA / 50 A / 63 A Sicherung bei 400 V
• Spannung: 400 V / 230 V, 50/60 Hz, ±10%
• Luft: 6–8 bar, durchschnittlicher Verbrauch ca. 30 m³/h
