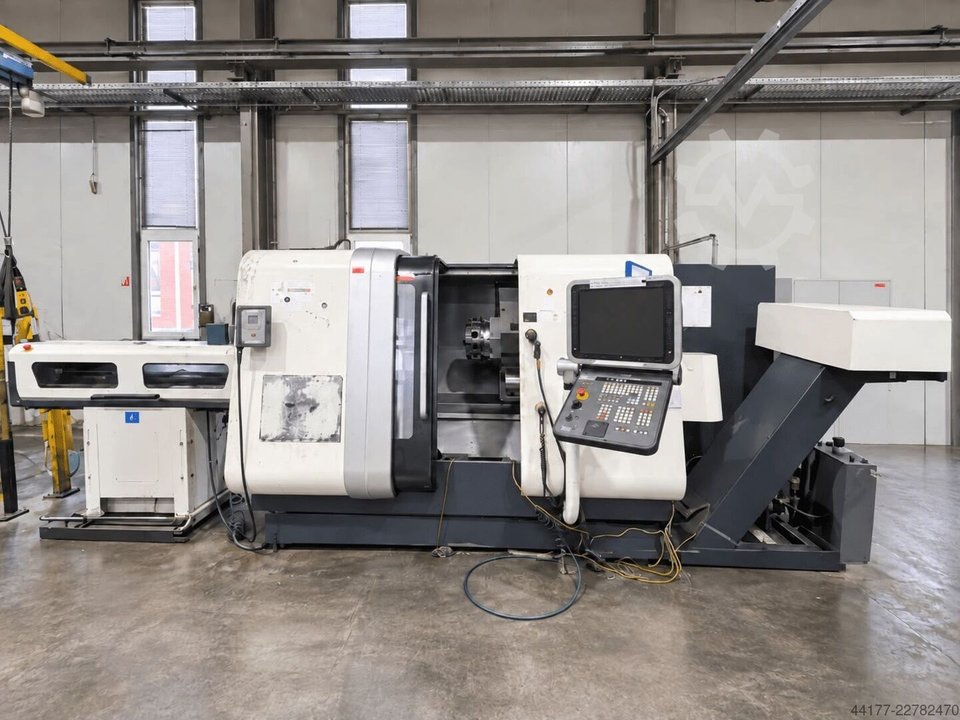

DMG MORI CTX Beta 500 V6

Zustand:
gut (gebraucht)
, Baujahr:
2013
, Funktionsfähigkeit:
voll funktionsfähig
, DECKEL MAHO PFRONTEN GMBH DMG MORI DMU 60 eVo
Universalbearbeitungszentrum
Verfahrweg X/Y/Z: 600 / 500 / 500 mm
Drehzahlbereich Standardspindel: 20 – 14.000 U/min
Motorspindel: 18,9 / 14 kW (40/100 % ED)
Werkzeugaufnahme Standard: SK40 nach DIN 69871
Steuerung: Heidenhain iTNC 530 HSCI
Bedienoberfläche: SmarT.NC
Bedienpult: DMG ERGOline Control
Bildschirm: 19"
NC-Schwenkrundtisch
Aufspannfläche: 600 x 500 mm
Schwenkbereich B-Achse: -5° bis +110°
C-Achse: 360°
Beladegewicht Tisch: 400 kg
Direkte Messsysteme
Tischkühlung
Spindelausführung: 20 – 18.000 U/min
Werkzeugaufnahme: HSK-A63 nach DIN 69893
Werkzeugmagazin: 60 Plätze
Magazinart: Kettenmagazin mit Doppelgreifer
Wärmetauscher für Spindel und Tisch
Aktivkühler für Schaltschrank
Direktes Wegmesssystem
Vollkabine
3D-Steuerung
Messtaster: Heidenhain TS 649 DMG
3D quickSET Toolkit Vorbereitung
3D quickSET Softwareoption
5-Achsen Maschinenkonfigurationen
Signalleuchte: vierfarbig
Vorbereitung Handlingsystem: PH 150-8
Späneförderer: Kratzbandspäneförderer mit abgereinigtem Spaltsieb
Innere Kühlschmierstoffzuführung (IKZ)
Papierbandfilter: 40 bar / 231 l/min / Tank 600 l
Rotierende Sichtscheibe
Sperrluft
Linearmeßsysteme
Bettspülung
Spülpistole zur Spänespülung
Blasluft durch die Spindelmitte
Anwahl über M-Funktion
Gewartete Luft mit geringem Ölanteil
Sicherheitspaket für Netzausfall
Überspannungsbegrenzer
Unterspannungsüberwachung mit schneller Bremsansteuerung
Betriebsart 4
Prozessbeobachtung in der Fertigung
Dokumentation: Deutsch
Bildschirmtext: Deutsch / Englisch
DMG / MORI SEIKI Messenger
DMG Netservice Client
Automation: DMG PH 150-8
Palettenbe- und Entladesystem mit Handlingsystem und Palettenmagazin
Rundspeicher: 8-fach
Servo-Achsen: 2
Z-Achse: pneumatisch
Greifarm / Gabel
IPC mit Touchpanel
DMG Automation Jobmanager
Grafikgestützte Bedienerführung
Signalleuchte: 4-farbig
Integrationskit: für DMU 50 / 70, DMU 40 / 60 / 80 eVo linear
Spannfutter: Erowa UPC P
Paletten: Erowa UPC 320 x 320 mm
Palettenanzahl: 8
Lochraster: 50 mm
Z-Auflage: Stahl
Schnittstelle: Profibus Standard Automation
Elektrische Schnittstelle Version 4.0
Schutztür- und Not-Aus-Signale roboterseitig
Packstück Maschine brutto: 11.000 kg
Packstück Maschine netto: 9.500 kg
Abmessungen Maschine: 400 x 280 x 315 cm
Packstück IKZ brutto: 800 kg
Packstück IKZ netto: 650 kg
Abmessungen IKZ: 200 x 175 x 190 cm
Packstück Späneförderer brutto: 640 kg
Packstück Späneförderer netto: 590 kg
Abmessungen Späneförderer: 355 x 140 x 170 cm
Packstück Transporttraverse brutto: 200 kg
Packstück Transporttraverse netto: 200 kg
Abmessungen Transporttraverse: 210 x 80 x 50 cm
