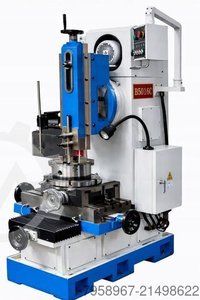

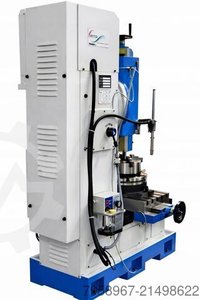

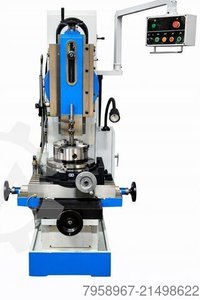

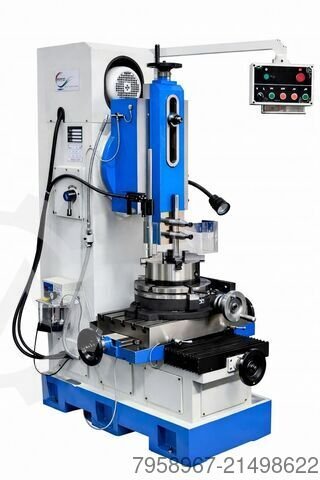

Metal Technics Polska MTP B5016C

Zustand:
sehr gut (gebraucht)
, Baujahr:
2015
, Funktionsfähigkeit:
voll funktionsfähig
, Verfahrweg X-Achse:
4.000 mm
, Verfahrweg Y-Achse:
1.300 mm
, Verfahrweg Z-Achse:
1.600 mm
, Verfahrwege: Längs (X): 4000 mm
Senkr. (Z): 1600 mm
Quer (Y): 1300 mm Karusselldrehtisch: Durchmesser: 1600 mm
Drehzahl max.: 250 min⁻¹
Antriebsleistung (100% ED): 53 kW
Transportlast max. (Positionieren): 8000 kg
Transportlast max. (Drehen): 3000- 8000 kg Aufspanntisch: Länge: 4000 mm
Breite: 1240 mm
Höhe Aufspanntisch: 760 mm Automatisch indexierender Fräskopf:
Werkzeugaufnahme: ISO 50, DIN 69871 AD
Autom. Werkzeugspannung: Spannkraft 20000 N Spindeldrehzahlbereich:
Spindeldrehzahl: 20-5000 min⁻¹ Volle Leistung ab 340 min⁻¹ Drehmoment bei 32 kW/S1 : 900 Nm Hauptantrieb:
Antriebsleistung: 43 kW Max. Eilgangsgeschwindigkeit:
X-Achse 45000 mm/min
Y- und Z-Achse 35000 mm/min Max. Vorschubkraft: X-, Y- und Z-Achse16000 N Automatischer Werkzeugwechsler
Magazinplätze in M-Ausführung:
Max. Werkzeugplätze: SK 50 40 Plätz
Max. Werkzeugplätze: Capto C8 20 Plätze Gewicht der Maschine: ca. 32.100 kg Ausstattung: - Aufspanntisch 4000 x 1240 x 760 mm mitintegriertem Karusselldrehtisch 0 1600 mm - Drehbares Bedienpendel mit Teleskoparm mit Steuerung
HEIDENHAIN TNC 640 HSCI (6 Achsen + Spindel), inklusive 19" Flachbildschirm, Metallic Keyboard mit integrierter Maus und USB Schnittstelle am Bedienpult. Prozessorgeschwindigkeit 0,5 ms inklusive HEIDENHAIN smarT.NC. - lnterpolationsdrehen mit HEIDENHAIN TNC 640 HSCI bestehend aus CAM- System, Postprozessor HEIDENHAIN,Softwareanpassung C-Achse (Spindel). - Tragbare elektronische Handbedieneinheit HEIDENHAIN HR 520 mit 5 m Kabel. - Automatisch indexierender Fräskopf / 2 Ebenen mit 2,5° x 2,5° Teilung und einer Werkzeuganzugskraft von 20.000 N (H200), 32 kW / 900 Nm, WerkzeugaufnahmeISO 50 - DIN 69871 AD. Aufnahmeflansch mit Hirthverzahnung zur Adaptierung von Drehstahlhaltern, Schleifspindeln oder Zusatzfräsköpfen und einem Schutzring zur Abdeckung der Hirthverzahnung; Entfällt bei der Auswahl H205. - Spindelantrieb 43 kW bei 100 % ED über wassergekühlten HEIDENHAIN lnline-Motor mit direkter Kraftübertragung. Der Motor ist im Frässchieber integriert. - Drehstahlhalter mit Capto Aufnahme C8 (manuelle Werkzeugspannung) für Drehoperationen inkl. Hirthverzahnung und SK 50 Aufnahme nach DIN 69871 AD zur Adaptierung an SORALUCE Fräsköpfen. (Halbautomatisches Wechseln mit zusätzlicher manueller Befestigung durch 8 x M8 Schrauben); Entfällt bei Vollautomatischen Einwechseln des Drehstahlhalters. - Pneumatisch 500 mm verfahrbare Pick-Up Station im Werkzeugwechslerbereich für den Drehstahlhalter und Schutzring zum halbautomatischen Einwechseln. - Aufspanntisch mit integriertem NC- Karusselldrehtisch Ø 1.600 mm, zur Drehbearbeitung und für Positionierbetrieb mit hydraulischer Klemmung - Zahnstangenantrieb in der X-Achse über zwei im MasterSlave- Verfahren angesteuerte Servomotoren.
