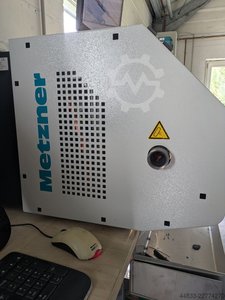

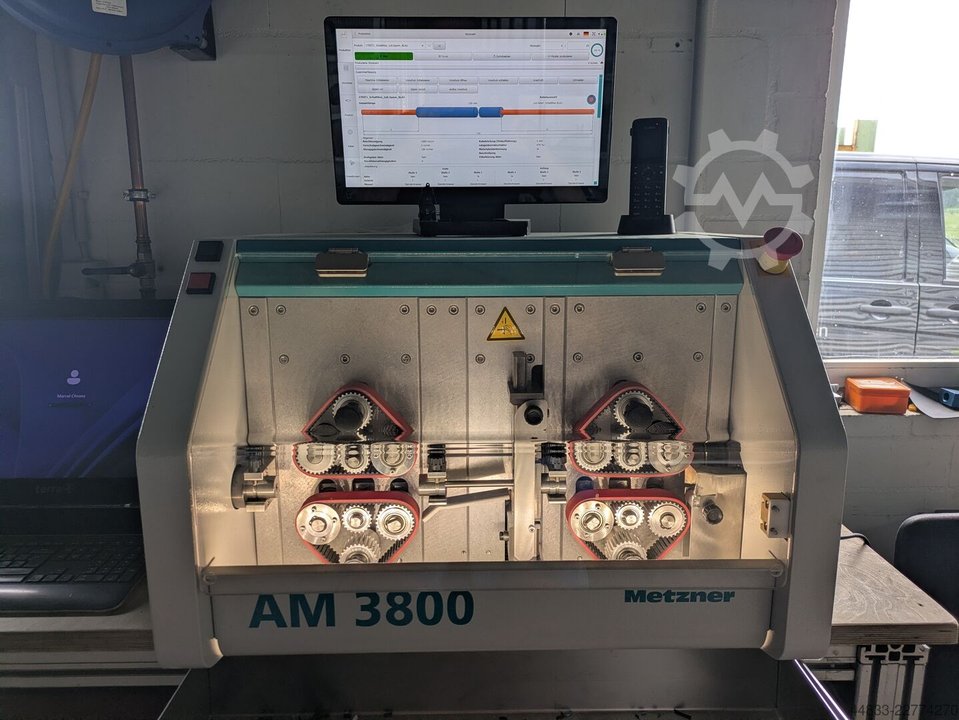

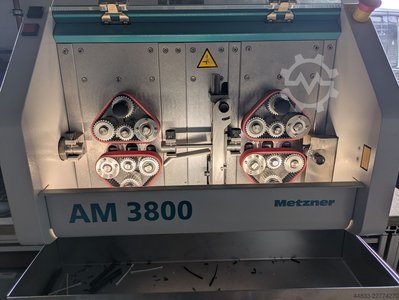

Metzner AM3800

Hersteller: Metzner Maschinenbau
Baujahr: 21.03.2025
AM 3800 Abisoliermaschine
Automatische Kabelkonfektionsmaschine zum Ablängen und Abisolieren
von Kabeln, Litzen und Drähten bis 20 mm Durchmesser und 70 mm²
Kabelquerschnitt
Technische Merkmale & Vorteile:
- Doppelmesser Schneidkopf serienmäßig, d.h. überlegene
- Überragende Schnittkraft für Kabel bis 70 mm²
- Außergewöhnliche Abzugskraft und gleichzeitig sanfter Umgang mit
dem Kabel durch Bandvorschub mit Stützrolle
- Serienmäßig mit PC Software zur Steuerung eines Ink-Jet Druckers
oder der Bearbeitung komplexer Sequenzen und Kabellisten; d.h. serienmäßig bereit für alle Anforderungen ohne Zusatzkosten

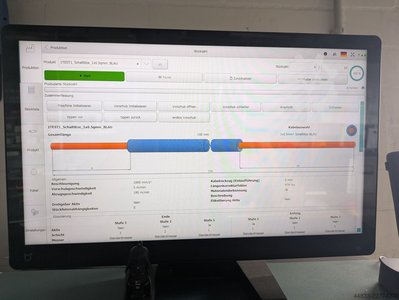

- Übersichtliche und komfortable Bedienung mit 15“ Touchscreen
FHD Display
- Programmspeicher mit Kabelbibliothek für sekundenschnelle
Verfügbarkeit von wiederkehrenden Aufträgen
- Konsequent auf vielseitiges Anwendungsspektrum konzipiert
- Robuster Aufbau für industriellen Dauereinsatz
- Pneumatischer Anpressdruck mit automatischer Druckregelung für
schonendes Kabelhandling bei Transport und Kabelabzug
- Ausgezeichnete Servicefreundlichkeit durch schnellsten Wechsel der
Vorschubbänder
- Dank modalerem Aufbau, kann die AM 3800 optimal auf spezifische
Anforderungen angepasst und mit zusätzlichen Modulen erweitert
werden
Serienmäßiger Lieferumfang:
- Kabelbearbeitungsmaschine Metzner AM 3800
- 1x Satz V-Messer
- 2x Kabelführungen schwenkbar-pneumatisch mit schnellwechselbaren
Führungshülsen
- Netzanschlussleitung 2,0 m
- Datenspeicher mit Dokumentation, Bedienungsanleitung
Leistungsdaten:
- Kabelquerschnitt Litze max. *): 70 mm²
- Kabelquerschnitt Volldraht max. *): 16 mm²
- Kabeldurchmesser max. *): 20 mm
- Flachbandleitungen *): ≤ 18 mm Breite
- Kabellängen: 20 mm - 999 m
- Abzugslänge Kabelanfang: 200 mm
- Abzugslänge Kabelende: 145 mm
- Vorschubgeschwindigkeit max.: 180 m/min
- Kürzeste Kabellänge: 70 mm
- Materiallaufrichtung: links - rechts
Materialabhängig
Technische Daten:
- Elektrischer Anschluss: 230V, 50/60 Hz
- Druckluftanschluss: 6 bar
- Abmessungen (LxBxH): 695 x 880 x 485 mm (ohne Bildschirm)
- Gewicht: 100 kg
- Farbe: Gehäuse RAL 7035 / RAL 5018 / RAL 7016
CE-Konformität:
Die AM 3800 erfüllt alle CE-Maschinenrichtlinien bezüglich
mechanischer und elektrischer Sicherheit sowie elektro-
magnetischer Kompatibilität. Incl. Zubehör:
- Kabelspezifische Führungsbuchsen
- Ausblaseinrichtung
- Diverse Messersätze
bestehend aus:
- Einlaufführung
- Schwenkrohr
- Auslaufführung
Hinweis:
Es wird für jeden Kabeldurchmesser ein Führungssatz benötigt. AM 38XX Anschluß für Ink-Jet Drucker
AM 38XX Anschluß für Zuführgerät
AM38XX Anschluß für Materialableger
