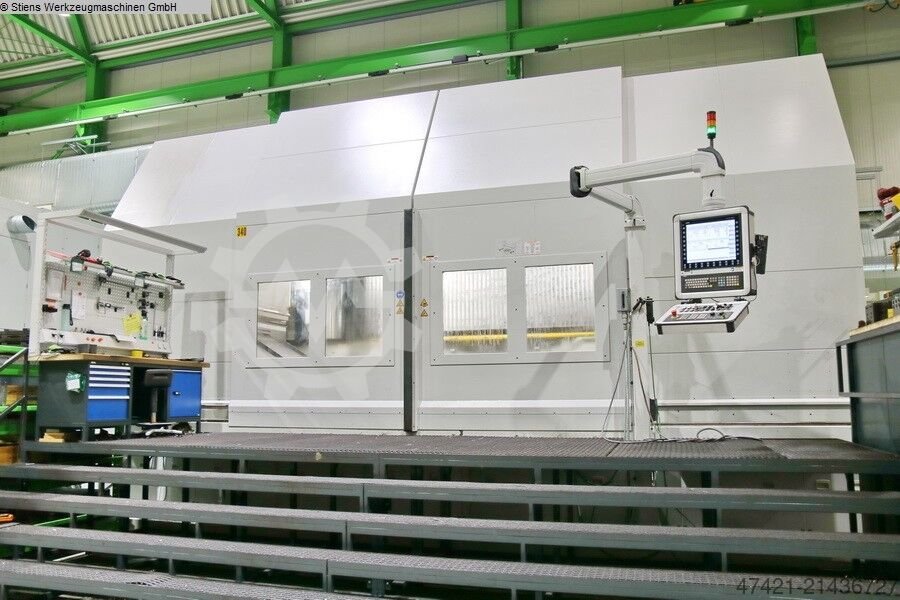

PITTLER PV 4000

Zustand:
gebraucht
, Baujahr:
2018
, Werkstückgewicht (max.):
35.000 kg
, Gesamtlänge:
15.600 mm
, Gesamthöhe:
6.000 mm
, Gesamtbreite:
6.000 mm
, Gesamtgewicht:
155.000 kg
, Die Pittler WMZ PV4000 / 1-2 ist eine schwere CNC-Vertikaldrehmaschine in Portalkonstruktion mit einer Werkstückspindel und zwei unabhängig verfahrbaren Werkzeugträgern. Die Maschine ermöglicht Drehen, Bohren, Fräsen und Einstechen. Der rechte Werkzeugträger ist als schwenkbarer Multifunktionskopf mit B-Achse und angetriebenen Werkzeugen ausgeführt. Zwei separate Kettenmagazine bieten insgesamt 94 Werkzeugplätze. Technische Daten
Maschinennummer: ZV028
Maschinenkonzept: Portalmaschine mit einer Werkstückspindel und zwei Werkzeugträgern
Bearbeitungsverfahren: Drehen, Bohren, Fräsen und Einstechen
Maximaler Umlaufdurchmesser: 3800 mm
Maximaler Werkstückdurchmesser: 3800 mm
Maximale Werkstückdrehzahl: 100 min-1
Bemessungsdrehzahl: 36,7 min-1
Werkstückspannung: manuell
Spannfutter: Röhm
Werkzeugaufnahme: Capto C8
Werkzeugmagazine: 2 Kettenmagazine
Werkzeugplätze: 2 x 47
Gesamtzahl Werkzeugplätze: 94
Maximaler Werkzeugdurchmesser: 120 mm laut Betriebsanleitung
Maximaler Werkzeugdurchmesser: 150 mm laut Auftragsbestätigung bei entsprechender Magazinbelegung
Maximale Werkzeuglänge: 400 mm
Maximales Werkzeuggewicht: 20 kg
Verfahrwege
X1-Achse rechter Werkzeugträger: 3200 mm
X2-Achse linker Werkzeugträger: 2800 mm
Z1-Achse rechter Werkzeugträger: 1000 mm
Z2-Achse linker Werkzeugträger: 1000 mm
Eilgang X-Achsen: bis 32 m/min
Eilgang Z-Achsen: bis 20 m/min
Werkstückspindel
Getriebeuntersetzung: 1 zu 30
Maximale Drehzahl: 100 min-1
Bemessungsdrehzahl: 36,7 min-1
Nennleistung: 67,4 kW
Kurzzeit-Gesamtleistung: 202,2 kW
Nenndrehmoment: 52,65 kNm
Maximales Antriebsmoment: 71,55 kNm
Drehmoment laut Auftragsbestätigung: 67000 Nm bei 40 Prozent ED
Motorspindelleistung laut Auftragsbestätigung: 200 kW bei 100 Prozent ED
Maximale Spindeltraglast einschließlich Spannfutter, Spannbacken und Werkstück: 35000 kg
Spindelflanschdurchmesser: 1900 mm
Planlagerdurchmesser: 1400 mm
Die Werkstückspindel ist als wassergekühlte Motorspindel mit Präzisions-Axial-Rillenkugellagerung ausgeführt. Werkzeugträger und Multifunktionskopf

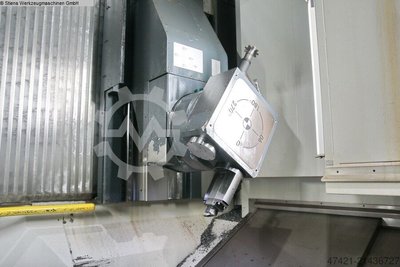

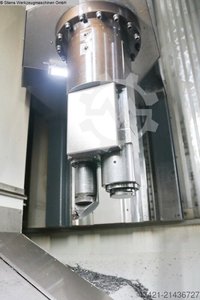

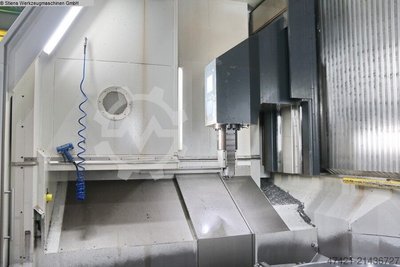

Der rechte Werkzeugträger besitzt einen schwenkbaren Multifunktionskopf mit zwei Capto-C8-Aufnahmen für Drehwerkzeuge sowie Bohr- und Fräswerkzeuge. B-Achse zur stufenlosen Positionierung
Schwenkbereich: 180 Grad
Drehzahl der angetriebenen Werkzeuge: bis 6000 min-1
Drehmoment der Werkzeugspindel: ca. 120 Nm bei 100 Prozent ED
Hydraulische Klemmung
Direktes Messsystem
Direkte Kühlmittelzuführung
Hochdruck-Kühlmittelversorgung: bis 70 bar
Werkzeugmagazine
Zwei Kettenmagazine mit jeweils 47 Werkzeugplätzen
Werkzeugaufnahme: Capto C8
Maximaler Werkzeugdurchmesser: 120 mm
Bis 150 mm bei entsprechender Magazinbelegung
Maximale Werkzeuglänge: 400 mm
Maximales Werkzeuggewicht: 20 kg
Werkzeugreinigung mit Blasluft
Manuelle Magazinbestückung
Kühlmittel und Späneentsorgung
Zwei Knoll-Späneförderer Typ 600 S-2/120
Knoll-Bandfilter Typ KF400-2300
Weitere Ausstattung
Röhm-Spannfutter
Spindelkühlung
Hydraulikaggregat
Elektrische Daten
Betriebsspannung: 3 x 400 VAC
Schutzart: IP55
Maximale Leistungsaufnahme: 280 kVA Umlaufdurchmesser: 3.800 mm
Drehhöhe max.: 2.100 mm
Gewicht ca.: 155.000 kg
Abmessungen (LxBxH) ca.: 15600 x 6000 x 6000 mm
Tischdurchmesser: 3.800 mm

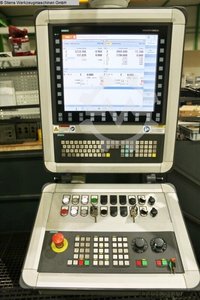

Steuerung: Siemens SINUMERIK 840D sl Bauteilgewicht max.: 35.000 kg
Baujahr: 2.018 Zustand: gut Zahlungsbedingungen: 100% Vorauskasse vor Abholung Lieferbedingungen: EXW ab Werk unter Strom: Ja
