TMCI PADOVAN Tunnelpasteur

Übersicht
Einmoduliger Tunnelwärmer von TMCI Padovan (SAP-Blendtech), Baujahr 2023, für befüllte Getränkedosen. Die Maschine erwärmt kaltbefüllte Dosen mit einem 40 °C warmen Wassersprühstrahl auf einer Behandlungsfläche von 9 m² von 5 °C auf 25 °C bei einer Leistung von 35.000 Dosen pro Stunde. Sie wurde für 0,33-l- und 0,15-l-Dosen konfiguriert. Der Tunnelkörper, der Rahmen und die Rohrleitungen bestehen aus Edelstahl. Die Maschine wird dampfbeheizt und verfügt über einen Mehrrohr-Wärmetauscher zur Kondensatrückgewinnung; die Prozesssteuerung erfolgt über eine Siemens-SPS mit Teleservice und einer Touchscreen-Bedienoberfläche (HMI). Die Maschine ist derzeit installiert und wurde im Betrieb besichtigt. Technische Details
- Baujahr: 2023
- Leistung: 35.000 Dosen/h
- Dosengrößen: 0,33 l und 0,15 l, Durchmesser 58,4 mm und 53,3 mm
- Behandlungsfläche: 9 m², einstöckig, 1 Modul
- Behandlungszeit: min. 4,5 Minuten
- Produkttemperatur: 5 °C am Einlauf, 25 °C am Auslauf
- Sprühwassertemperatur: 40 °C
- Dampfverbrauch: ca. 508 kg/h bei 3 bar
- Nachspeisewasser: ca. 1 m³/h
- Instrumentenluft: ca. 500 Nl/h bei 6 bar
- Installierte Leistung: 9 kW
- Stromversorgung: 400 V, 50 Hz
- Förderhöhe: 1.200 mm ± 30 mm
- Aufstellfläche: ca. 6.300 mm lang, 2.450 mm breit (3.030 mm einschließlich seitlicher Verrohrung)
- Höhe: ca. 1.800 mm
- Wartungsfreiraum: 800 mm rund um die Maschine
- Anschlüsse: Wasserzulauf 15–20 °C, max. 2 bar, Dampf 3 bar, Druckluft 1/2" bei 6 bar, Beckenüberlauf DN 100, Beckenablauf 1 1/2" BSP
Ausstattung
- Eindeck-Tunnelwärmer, 9 m², 1 Modul
- Mehrrohr-Wärmetauscher zur Kondensatrückgewinnung
- 1,1-kW-Gebläse zur Wasserrückgewinnung
- Behälter mit Kondensat-Druckpumpe
- Klimaanlage
- Aktives Ein- und Auslaufband
- Seitliche Sichtfenster im Sprühbereich

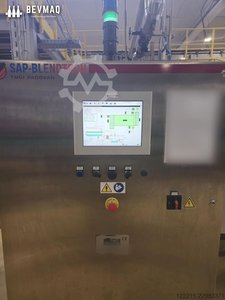

- Siemens-SPS mit Teleservice, Touchscreen-HMI mit Prozessübersicht
- Profinet-Anschluss, Tasten für Zykluspause und Hilfsstart, Not-Aus, Hauptschalter, Signalsäule
Zustand und Verfügbarkeit
- Baujahr 2023, derzeit installiert und in Betrieb

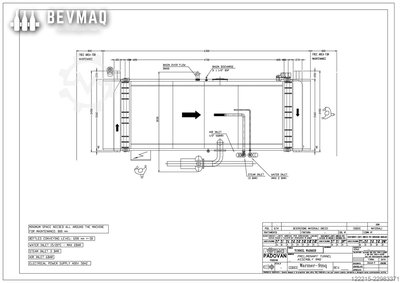

- Grundrisszeichnung verfügbar
- Verfügbarkeit auf Anfrage
- Standort: Albanien
