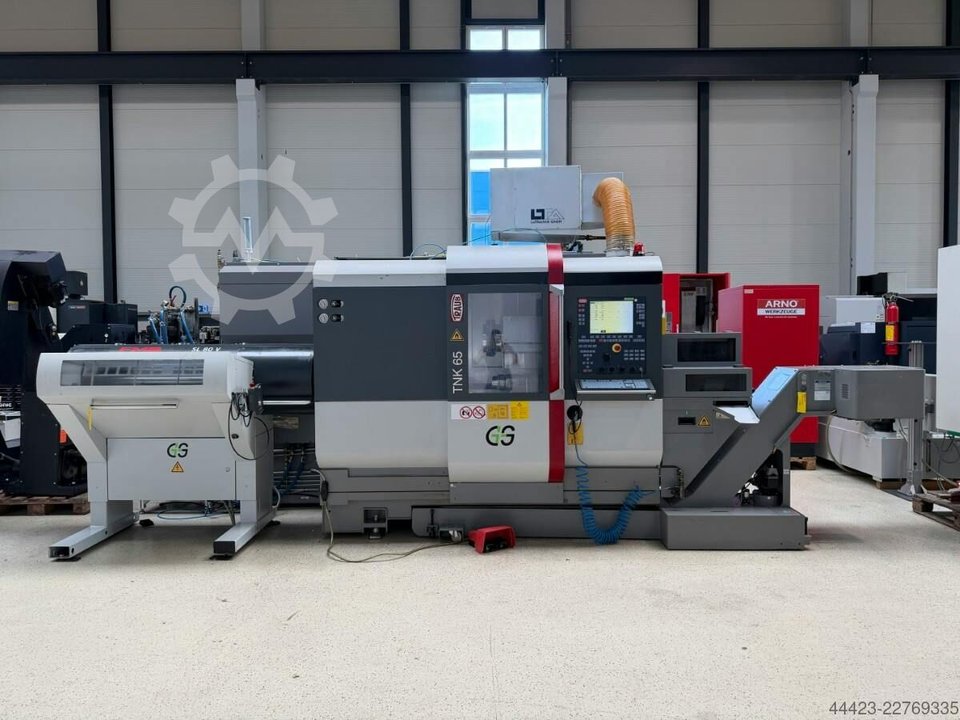

Traub TNK 65

_____
Beschreibung:
Hauptspindel:
Technologie:Motorspindel
Drehzahl:5.000 U/min
Leistung (max.):35 kW
Drehmoment (max.):120 Nm
Stangendurchlass:65 mm
Werkstückspannung:Hainbuch Spanntop Kombi Axfix Gr. 65

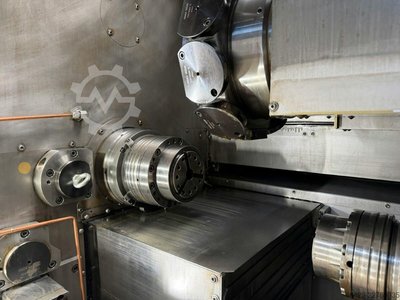

Gegenspindel:
Technologie:Motorspindel, in Werkzeugträger II integriert
Drehzahl:7.000 U/min
Leistung (max.):12 kW
Drehmoment (max.):22,5 Nm
Spannfutter:Hainbuch Spanntop Kombi Axfix Gr. 42
Werkzeugträger I (X/Y/Z):

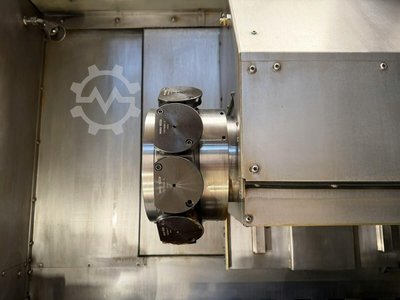

Technologie:Werkzeugrevolver mit 10 Stationen
Werkzeugaufnahme:Traub ø45 mm
Werkzeugantrieb:12.000 U/min, 10 kW, 8 Nm
Verfahrweg in X/Y/Z:140/100/300 mm
Werkzeugträger II (X/Y/Z):
Technologie:Werkzeugrevolver mit 9 Stationen
Werkzeugaufnahme:Traub ø45 mm
Werkzeugantrieb:12.000 U/min, 10 kW, 8 Nm
Verfahrweg in X/Y/Z:140/100/300 mm
Rückapparat:
Technologie:Hinterbohr-Einrichtung mit 8 Stationen (2x synchron, 6x asynchron)
Angetriebene Werkzeuge:5 Stationen
Werkzeugantrieb:12.000 U/min, 6,7 kW, 5,3 Nm
Ausstattung/Zubehör:
Wegmesssystem:Glasmaßstäbe in X (oben/unten)
Spänemanagement:Späneförderer
Kühlmittelmanagement:IKZ-Anlage mit Papierbandfilter und Hochdruck, 80 bar
Kühlmitteltemperierung:Schnittstelle für externen Rückkühler vorbereitet, Deltatherm
Abwärmemanagement:Schnittstelle für externen Rückkühler vorbereitet
Rohmaterialzufuhr:Kurzstangenlader, FMB SL 80 V
Fertigteilabfuhr:Werkstückabholeinrichtung (NC-gesteuert) mit Förderband
Feuerlöschanlage:Kraft + Bauer
Ölnebelabsaugung:Elektrostatischer Abscheider, LTA AC 3001
Weiteres Zubehör:Div. gebr. starre und angetriebene Werkzeughalter
