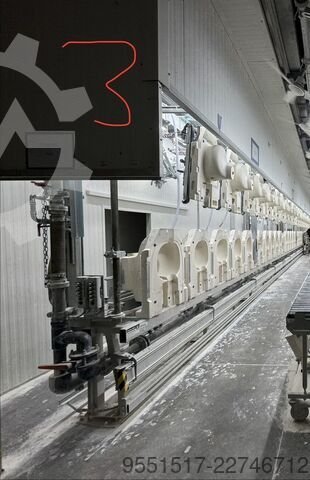

FUCO-HEG Maschinenbau GmbH Gießbank 532 MAP40

Allgemeine Daten:
- Ausführung für wandhängende WCs
- Niederdruck-Gießverfahren mit Niveauregelung
- Ausgelegt für mehrteilige Gipsformen
- Pro Anlage 40 Formenplätze
- Insgesamt 160 Formenplätze
- Formenabstand: 700 mm
- Modularer Betrieb in Einheiten zu jeweils 10 Formen
- Betrieb mit 10, 20, 30 oder 40 belegten Formen je Anlage möglich
- Unterschiedliche Eingießzeiten je 10er-Abschnitt möglich
Produktionskapazität
- Bei aktuell gefertigten „verheirateten“ WC-Modellen: Oberteil und Unterteil werden getrennt gegossen -> Zwei Gussteile ergeben ein vollständiges WC. 160 Gussteile pro Gießzyklus -> 80 vollständige WCs pro Gießzyklus. - Bei Modellen ohne Verheiraten: Ein Formenplatz entspricht einem Produkt -> Bis zu 160 Stück pro Gießzyklus. - Abmessungen: Aufstellfläche ungefähr Länge: 33.800 mm, Breite: 4.100 mm, Höhe: 4.300 mm. Einreihiger Rollengang mit ungefähr 33.000 mm Länge. Vier Hubbalkensysteme je Anlage. Jeder Hubbalken ist für 10 Formen ausgelegt. Ein Ausbauwagen je Anlage. - Gieß- und Schlickersystem: Schlickerversorgung DN 100, Schlickerrückführung DN 100, Druckluftanschluss 2 Zoll für Pressleitung, Befüllung über Hoch- beziehungsweise Niveaubehälter, Zwei Niveaubehälter je Anlage, Zwei Gießstränge je Niveaubehälter , Rückführung des überschüssigen Schlickers in den Rückschlickerbehälter, Spülung der Schlickerleitungen mit Wasser und Druckluft , Vier separate Spülsysteme je Anlage. - Formenaufnahme und Spanntechnik: Stahlgrundgestell, Vier Hubbalken mit elektromechanischem Seilzugantrieb, Seilbruch- und Seilschlappsicherung, Teilbare vertikale Spannvorrichtungen, Obere Spannbalken mit Schnellspannverschlüssen, Pneumatische Spannschläuche. - Entformen und Handling: Pneumatische Ausbauhilfe, Formen können geklammert und um 90 Grad gekippt werden, Formenhälften werden manuell auseinandergefahren, Ergonomische Übergabe des Grünstücks auf einen Rollengang, Zwei-Hand-Sicherheitssteuerung, Schnellwechselsystem für unterschiedliche Formenaufnahmen, Fahrbahn für vorhandenes Vakuumhebesystem. - Druckluft- und Niederdrucksystem: Separate Druckluftverteilung je 10 Formen, Drei Druckluftkreise (obere Spannbalken und Porenkästen, vertikale Spannvorrichtungen, Trennung von Grünstück und Form), Individuelle Druckregelung über Druckminderer, Drucküberwachung der Spannkreise, Akustische Meldung bei fehlendem Spanndruck, Niederdrucksystem zur Stabilisierung des Grünstücks in der Form und zur Schlauchtrocknung nach der Spülung. - Trocknung, Belüftung und Beleuchtung: Ventilatoren zur Trocknung der Stücke, Durchmesser etwa 950 mm, LED-Beleuchtungsreihen entlang der Anlage, Aktive Anlagenabschnitte können über die Beleuchtung optisch gekennzeichnet werden, Gleichmäßige Trocknung der Gipsformen unterstützt bis zu zwei Gießzyklen täglich. - Elektrik und Steuerung: Zwei Hauptschaltschränke, Ein Hauptschaltschrank steuert jeweils 20 Formen und zwei Hubbalken, Zwei-Hand-Bedienung für sicherheitsrelevante Bewegungen, Separate Steuerkästen an den Niveaubehältern und Hubbalken
- Vorteile: Hohe Produktionsflexibilität durch 10er-Teilung, Unterschiedliche Produkte oder Gießzeiten innerhalb einer Anlage möglich, Nicht benötigte Umrüstkomponenten verbleiben an der Anlage, Geeignet für unterschiedliche WC-Modelle und Produktionskonzepte, Modularer Aufbau erleichtert Teilbelegung und angepasste Produktionsmengen, Umfangreiche Peripherie für Gießen, Spülen, Trocknen, Entformen und Transport vorhanden.
