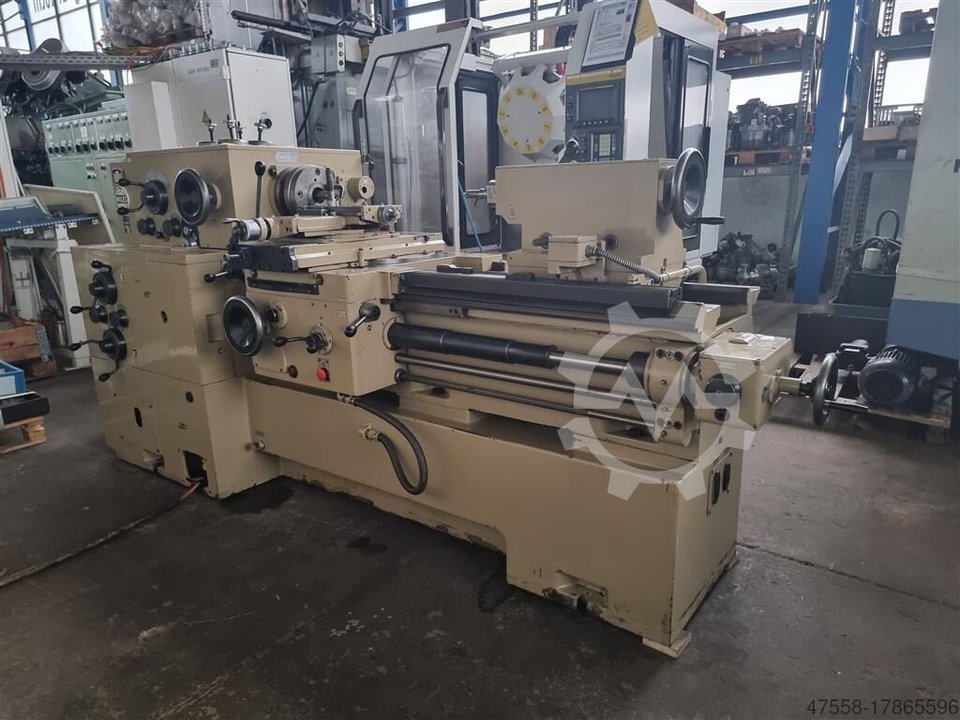

ВМВ ДХ 250III х630

Zustand:
gebraucht
, Baujahr:
1979
, Technische Details:

Drehdurchmesser über Bett: 540 mm
Drehlänge: 630 mm
Spitzenweite: 900 mm
Spitzenhöhe über Bett: 270 mm
Spitzenhöhe: über Hinterschlitten: 138 mm
Drehdurchmesser: über Hinterschlitten: 250 mm
Längsbewegung: 700 mm
Planweg: 80 / 75 mm
Drehzahlen: 1,8 - 450 bei 8x steples U/min
Spanndurchmesser: 26 mm
Vorschubbereich x - Richtung: 12 step / 0,063 - 0,63 mm/U
Vorschubbereich y - Richtung: 36 step / 0,070 - 1,11 mm/U
Reitstockpinole: MK5 mm
Reitstockpinolenhub: 250 mm
Gesamtleistungsbedarf: 7,0 kW
Maschinengewicht ca.: 3,76 t
Abmessung Maschine ca. LxBxH: 3,2 x 1,2 x 1,8 m

Einsatz: Vorwiegend zum Hinterdrehen und Hinterschleifen von Schneidwerkzeugen (besonders von Wälzfräsern mit und ohne Gewindesteigung).
Hinterdrehen und Hinterschleifen ist von der Vorderseite, der Rückseite und in Achsrichtung der Maschine möglich.
Hauptantrieb über 8-stufiges Handschaltgetriebe.
Vorschubgetriebe ist als 12-stufiges Handschaltgetriebe ausgebildet.
Schwenkbereich des Hinterschlitten = 360Grad
Schwenkbereich des Kreuzschlitten = 360Grad
Drehfutter ist Konusscheibe Ø 200mm mit MK5

Ausstattung:
Drehdorn Ø 49,5 x 400mm
Messsystem ARBAH-L 3+1
Umrichter FRENIC 5000G11
Blecgpt Ebsvbhv Retjh
3-Backenfutter Ø 250 mm

i.D.


*

---
