ZwickRoell BT2-FA005TN.A50.002 AllroundLine

Material-Prüfmaschine / Universal Testing Machine
Typ: BT2-FA005TN.A50.002
Artikel-Nr. Grundmaschine: 1004473
Z005 TN AllroundLine Table-Top

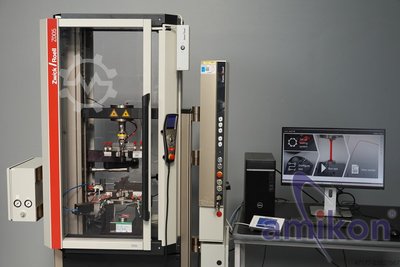

Bei dem System handelt es sich um eine umfangreich ausgestattete ZwickRoell Z005 TN AllroundLine Tischprüfmaschine. Die Anlage wurde speziell für mechanische und funktionelle Prüfungen an Autoinjektoren und Injektionssystemen konfiguriert. Zusätzlich verfügt das System über pneumatische Probenhalter, ein visuelles Farberkennungssystem, eine Präzisionswaage
und umfangreiches produktspezifisches Zubehör. Technische Daten:
Prüfmaschine:
Maximale Prüfkraft des Lastrahmens: 5 kN
Prüfraumhöhe gesamt: 1.164 mm
Prüfraumhöhe unten ohne Einbauten: 1.030 mm
Prüfraumhöhe oben ohne Einbauten: 1.015 mm
Prüfraumbreite: 440 mm
Traversengeschwindigkeit: 0,0005 bis 3.000 mm/min
Rücklaufgeschwindigkeit: max. 3.000 mm/min
Abweichung der Antriebsgeschwindigkeit: max. 0,05 %
Wegauflösung des Antriebs: 0,959431 nm
Positionier-Wiederholgenauigkeit: ±2 µm
Regelung: adaptiv
Regelzyklus: 1.000 Hz
Kraftaufnehmer:
Typ: Xforce HP
Nennkraft: 0,5 kN / 500 N
Geeignet für statische und dynamische Zug- und Druckkräfte
Genauigkeitsklasse 1 ab 1 N
Genauigkeitsklasse 0,5 ab 5 N
Maximale Gebrauchskraft: 150 % der Nennkraft
Grenzkraft: 150 % der Nennkraft
Bruchkraft: 300 % der Nennkraft
Schutzart: IP54
Anschlussgewinde: M28 × 1,5
Anschlussbolzen: Ø 20 mm
Mess- und Steuerelektronik:
ZwickRoell testControl II Maschinenelektronik
DCSC-Messmodul für DMS-Kraftaufnehmer
Messwert-Erfassungsrate: 400 kHz
Messwertübertragung zum PC: 500 Hz
Automatische Nullpunktkorrektur
Messsignal-Laufzeitkorrektur
Ethernet-Schnittstelle zum PC
Messverstärker für DMS-Vollbrücken
Messbereich: 0,2 bis 165 % des Nennmesswertes
Messwert-Erfassungsrate des DCSC-Moduls: max. 10 kHz
Kraftmesstechnik entsprechend ISO 7500-1 und ASTM E4

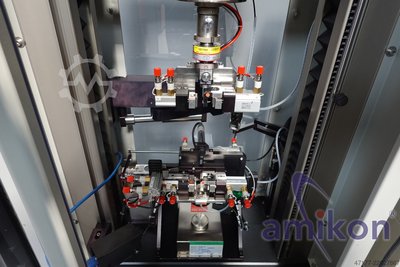

Prüfvorrichtung für Autoinjektoren:
Artikel-Nr.: 3002956
Maximale Prüfkraft: 200 N
Abmessungen: ca. 396 × 235 × 309 mm
Gewicht: ca. 20 kg

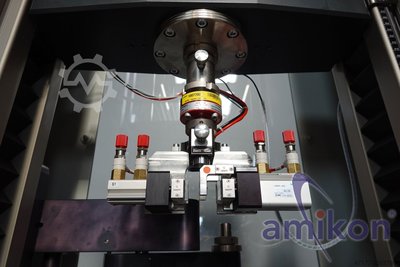

Pneumatische Probenhalter:
Artikel-Nr.: 3001461
Maximale Prüfkraft: 200 N
Maximale Öffnungsweite: 40 mm
Beidseitig und symmetrisch schließend
Auswechselbare Spannbacken
Abmessungen des Lastrahmens:
Höhe ohne Standprofile: 1.314 mm
Höhe mit Standprofilen: 1.528 bis 2.108 mm
Breite ohne Standprofile: 680 mm
Breite mit Standprofilen: 856 mm
Breite inklusive Maschinenelektronik: 1.044 mm
Tiefe mit Standprofilen: 650 mm
Tiefe inklusive Maschinenelektronik: 690 mm
Gewicht:
Lastrahmen mit Maschinenelektronik: ca. 161 kg
Standprofile: ca. 31 kg
Maschine mit typischen Einbauten: ca. 226 kg
+
Laser-Messsystem/ Visuelles Farberkennungssystem von Keyence
+
Präzisionswaage:
Artikel-Nr.: 085770
Höchstlast: 220 g
Ablesbarkeit: 0,1 mg
Wiederholbarkeit bei 200 g: 0,1 mg
Linearität: 0,25 mg
RS232-Schnittstelle zur Datenübertragung
Separate Wägezelle, Auswertegerät und Bedienterminal
+
PC mit ZwickRoell testXpert III Prüfsoftware, Version 1.2
+
Mikrofon und viel weiteres abgebildetes Zubehör
Zustand: gebraucht / used
Optischer Zustand gemäß der Bilder
Funktionsumfang gemäß der Bilder
Die vollständige Konfiguration sämtlicher Komponenten und Zubehörteile sowie die Kalibrierung des Systems müssen vom Kunden selbst vorgenommen werden. Versand bzw. Speditionsversand möglich. Änderungen, Irrtümer und Zwischenverkauf vorbehalten.
