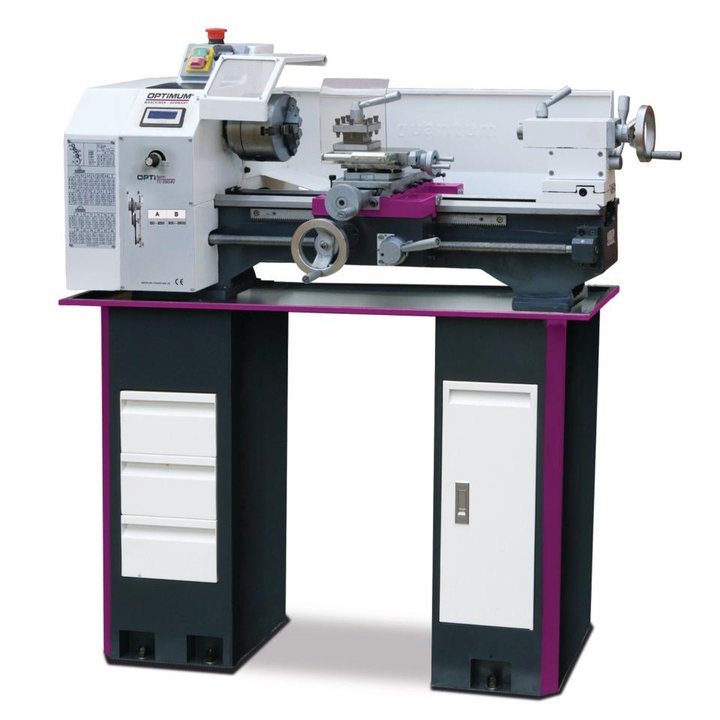

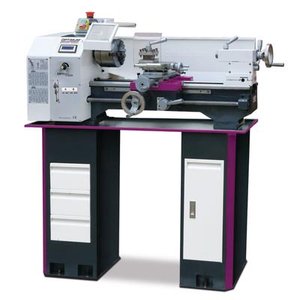

Lathe OPTIturn TU 2304

Beschreibung

Nagelneu und in OVP von Werkzeugmaschinen - Baxmeier.
Viele weitere Modelle auf xxl-maschinen.de
Drehmaschine für den Heimwerker. TU 2304 regelbarer Drehzahl. Erst durch eine gute Drehmaschine wird Ihr Hobbykeller komplettiert. Wenn Sie Freude an guten Maschinen haben, dann ist diese Drehmaschine Opti TU 2304 für Sie vermutlich auch die beste Wahl! Das Ergebnis Ihrer Arbeit ist auch verbunden mit der Qualität des verwendeten Werkzeugs.
Drehmaschinen für den Heimwerker. TU 2304
Präzise Verarbeitung
Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
Rollgewalzte Trapezspindeln
Leitspindel in zwei Sinterlagern gelagert
Alle Führungen durch Keilleisten nachstellbar
Präzise gearbeiteter Schlitten
Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
Vierfach-Stahlhalter
Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
Rechts-/Linkslauf im Bedienfeld schaltbar
Reitstock zum Kegeldrehen ± 5 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Not-Halt-Schlagschalter
Drehfutterschutz
Drucklager
Wechselzahnräder-Satz zum Gewindeschneiden
Umfangreiches Zubehör
Dreibacken-Drehfutter im Standardlieferumfang
Wertbeständig
TU 2304

EMV-Filterklasse C1

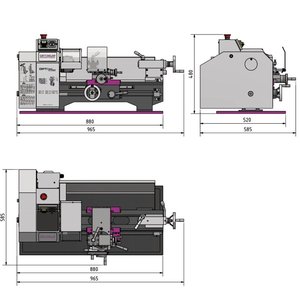

Abmessungen und Gewichte
Länge (Produkt) ca.
965
mm
Abmessungen und Gewichte
Breite/Tiefe (Produkt) ca.
585
mm
Abmessungen und Gewichte
Höhe (Produkt) ca.
510
mm
Abmessungen und Gewichte
Gewicht (Netto) ca.
111
kg
Arbeitsbereiche
Spitzenhöhe
115
mm
Arbeitsbereiche
Spitzenweite
450
mm
Arbeitsbereiche
Umlaufdurchmesser über Maschinenbett
230
mm
Arbeitsbereiche
Bettbreite
135
mm
Drehzahlbereich
Anzahl der Drehzahlbereiche
6
Drehzahlbereich
Drehzahlbereich
125 – 2000
min¯¹
Elektrische Daten
Leistung Antriebsmotor
0,75
kW
Elektrische Daten
Anschlussspannung
230
V
Elektrische Daten
Phase(n)
1
Ph
Elektrische Daten
Stromart
AC
Elektrische Daten
Netzfrequenz
50
Hz
Spindel
Spindelaufnahme
zylindrisch Ø 72
mm
Spindel
Spindelbohrung/Stangendurchlass Durchmesser
20
mm
Spindel
Spindelkonus
MK 3
Spindel
Stahlhalter Aufnahmehöhe max.
14
mm
Reitstock
Reitstockaufnahme
MK 2
Reitstock
Reitstock Pinolenhub
70
mm
Steigungen
Steigung Metrisch
0.4 3.5
mm/U
Steigungen
Anzahl der Steigungen Metrisch
14
Steigungen
Steigung Zoll
44 8
Gg/1"
Steigungen
Anzahl der Steigungen Zoll
14
Verfahrweg
Verfahrweg X-Achse
75
mm
Verfahrweg
Verfahrweg Z-Achse
120
mm

Lieferumfang:

Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
Feste Zentrierspitze MK 2 und MK 3
Spritzwand
Spänewanne
Vierfach-Stahlhalter
Wechselräder-Satz
Bedienwerkzeug

---
