Optimum lathe OPTIturn TU 2304 V, electronically adjustable

Beschreibung

Drehmaschine
OPTIturn TU 2304V

TU 2304V

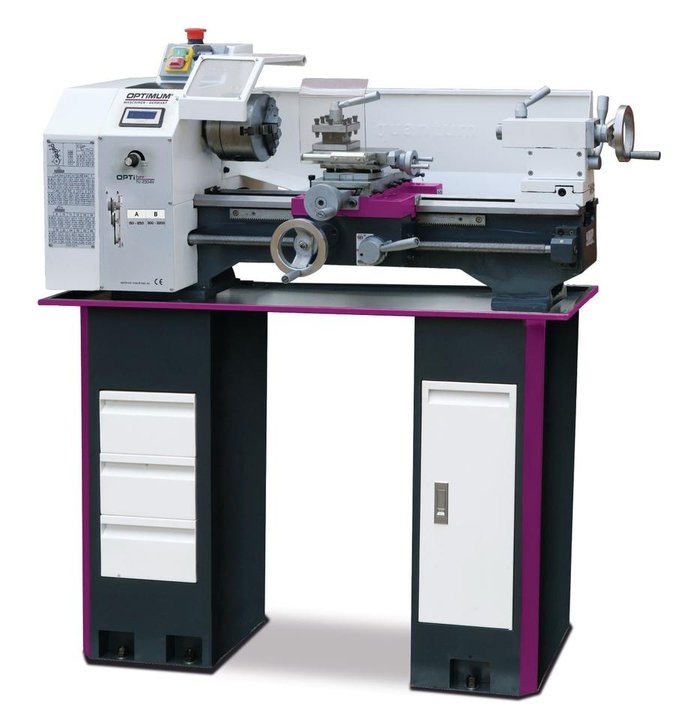

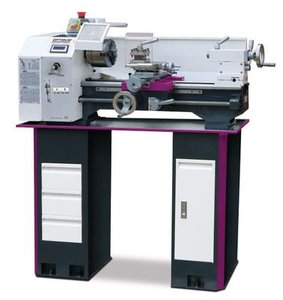

Abbildung mit Maschinenunterbau, der nicht im Lieferumfang enthalten ist.

Unterbau und weiteres Zubehör bei uns erhältlich.

Bitte anfragen, wir machen Ihnen gerne ein Angebot.


• Ware ist neu, Originalverpackt
• Versand erfolgt mit Spedition Frei Haus innerhalb Deutschlands
• Bei Lieferungen in andere Länder, bitte Frachtkosten anfragen
• Service und Garantie über uns garantiert als Maschinenhändler
• Ersatzteile lagernd und eigener Reparaturservice Deutschlandweit
• Rechnung mit ausgewiesener Mehrwertsteuer
• Für Firmen und Behörden etc. Rechnungskauf möglich, bitte kontaktieren
• Zahlung per PayPal oder Vorkasse
• Ware kann auch am Lager bei uns abgeholt werden in 96175 Pettstadt oder 96264 Altenkunstadt, bitte kontaktieren


Lieferumfang

Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
Feste Zentrierspitze MK 2 und MK 3
Spritzwand
Spänewanne
Vierfach-Stahlhalter
Wechselräder-Satz
Bedienwerkzeug

Präzise Verarbeitung
Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
Gehärtete und geschliffene Z-Achsen Führungsbahn
Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
Rollgewalzte Trapezspindeln
Leitspindel in zwei Sinterlagern gelagert
Alle Führungen durch Keilleisten nachstellbar
Präzise gearbeiteter Schlitten
Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
Vierfach-Stahlhalter
Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
Rechts-/Linkslauf im Bedienfeld schaltbar
Reitstock zum Kegeldrehen ± 5 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Not-Halt-Schlagschalter
Drehfutterschutz
Drucklager
Wechselzahnräder-Satz zum Gewindeschneiden
Umfangreiches Zubehör
Dreibacken-Drehfutter im Standardlieferumfang
Wertbeständig

TU 2304V

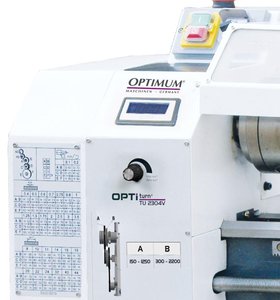

Drehzahlwechsel leicht einstellbar über Potentiometer
Digitale Drehzahlanzeige
EMV-Filterklasse C1

Technische Daten

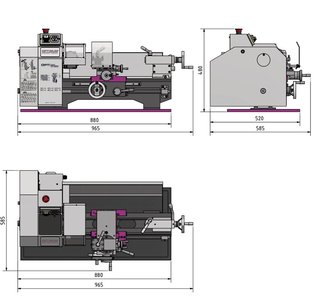

Abmessungen und Gewichte
Länge (Produkt) ca.
965mm
Breite/Tiefe (Produkt) ca.
585mm
Höhe (Produkt) ca.
510mm
Gewicht (Netto) ca.
114kg
Arbeitsbereiche
Spitzenhöhe
115mm
Spitzenweite
450mm
Umlaufdurchmesser über Maschinenbett
230mm
Umlaufdurchmesser über Planschlitten
128mm
Bettbreite
135mm
Drehzahlbereich
Anzahl der Drehzahlbereiche
2
Steuerung der Drehzahlregelung
elektronisch regelbar
Drehzahlbereich
150 – 2200min¯¹
Elektrische Daten
Leistung Antriebsmotor
0,75kW
Anschlussspannung
230V
Netzfrequenz
50Hz
Normen und Zulassungen
Norm
DIN EN 55011
EMV-Klasse
C1
Spindel
Spindelaufnahme
zylindrisch Ø 72mm
Spindelbohrung/Stangendurchlass Durchmesser
20mm
Spindelkonus
MK 3
Stahlhalter Aufnahmehöhe max.
14mm
Reitstock
Reitstockaufnahme
MK 2
Reitstock Pinolenhub
70mm
Steigungen
Steigung Metrisch
0,4 – 3,5mm/U
Anzahl der Steigungen Metrisch
14
Steigung Zoll
44 – 8Gg/1"
Anzahl der Steigungen Zoll
14
Verfahrweg
Verfahrweg Oberschlitten
75mm
Verfahrweg Planschlitten
120mm
Verfahrweg Bettschlitten
360mm

---
