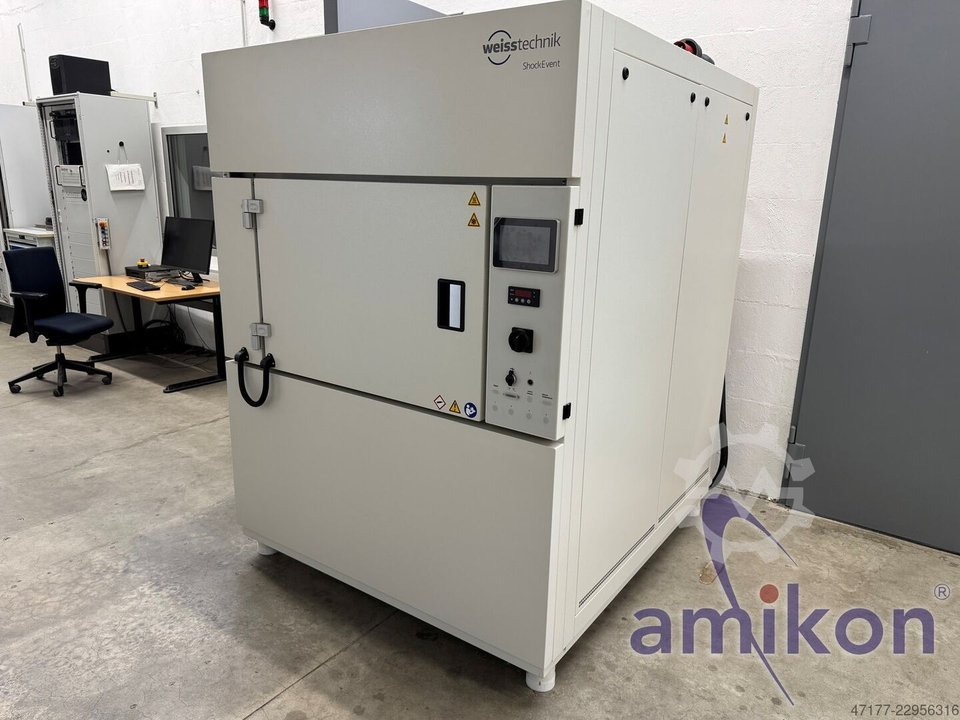

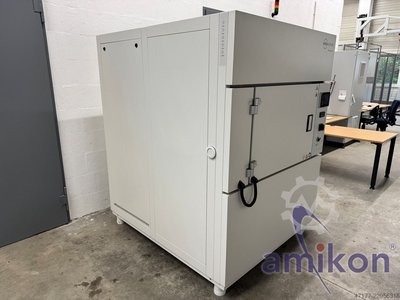

Weiss Vötsch Schocktestkammer

Weiss
Weiss ShockEvent D/210/a/V1
Geräteart: Temperatur-Klappenschockprüfschrank
Prüfprinzip: Feststehender Prüfraum mit Zufuhr von warmer, kalter und Umgebungsluft über Klappen
Prüfraumvolumen: ca. 210 Liter
Nutzbare Prüfraumbreite / Höhe laut Aufstellplan: 700 / 500 mm
Einbringmaße laut Aufstellplan (B × T × H): ca. 1.480 × 1.670 × 1.967 mm, zuzüglich Platz für Anbauteile
Gewicht: ca. 1.350 kg
Temperaturbereich Warmkammer: +50 bis +225 °C
Temperaturbereich Prüfraum, Warmphase: +50 bis +200 °C
Temperaturbereich Prüfraum, Kaltphase: −65 bis 0 °C
Temperaturbereich Kaltkammer: −70 bis 0 °C
Aufheizgeschwindigkeit: 18 K/min, also 18 °C
Abkühlgeschwindigkeit: 2 K/min, also 2 °C
Temperaturabweichung zeitlich: ±0,3 bis ±0,5 K im eingeschwungenen Zustand
Temperaturhomogenität räumlich: ±0,5 bis ±1,5 K
Wärmekompensation Kaltphase: maximal 6.000 W bei −20 °C
Wärmekompensation Warmphase: 0 W
Maximale Belastung Prüfraumboden: 100 kg, gleichmäßig verteilt
Maximale Anzahl Einlegekörbe: 7 Stück
Maximale Belastung je Einlegekorb: 7,5 kg
Maximale Gesamtbelastung der Einlegekörbe: 50 kg
Abstand zwischen den Einlegekörben: 50 mm
Bedienung: WEBPanel-Touchdisplay mit WEBSeason®
Fernbedienung: über Computer, Smartphone oder Tablet
Schnittstellen: Ethernet, USB und Digital I/O
Netzanschluss: 3/N/PE AC 400 V ±10 %, 50 Hz; tatsächliche Ausführung laut Typenschild
Weitere Anschlussvarianten laut Anleitung: 380 V / 50 Hz oder optional 440 V / 60 Hz
Nennleistung: 31,9 kW
Nennstrom: 57 A
Bauseitige Absicherung: 63 A träge
Schutzart Schaltschrank und Bedienteil: IP23
Kühlung: wassergekühlt
Kühlwasseranschlüsse: Vor- und Rücklauf jeweils 1″ Innengewinde
Kühlwassertemperatur: +12 bis +28 °C
Kühlwasserdruck: 2,5 bis 6 bar
Differenzdruck Kühlwasserkreislauf: über 2 bar
Kühlwasserverbrauch unter Volllast bei 18 °C Zulauf und 10 K Erwärmung: 2,9 m³/h
Kühlwasserverbrauch unter Volllast bei 28 °C Zulauf und 5 K Erwärmung: 5,8 m³/h
Maximale Wärmeabgabe an das Kühlwasser: 33,7 kW
Maximale Wärmeabgabe an den Aufstellraum: 1 kW
Druckluftversorgung: 4 bis 10 bar Überdruck
Druckluftanschluss: Schnellkupplung DN 7,2
Drucklufttemperatur: +2 bis +50 °C
Kondensatablauf: Schlauchanschluss Ø 8 mm
Schalldruckpegel: ca. 63 dB(A)
Zulässige Umgebungstemperatur im Betrieb: +10 bis +35 °C
Zulässige relative Luftfeuchtigkeit am Aufstellort: maximal 75 %
Kältemittel:
R449A 3,5 kg
R469A 2,5 kg
Versand bzw. Speditionsversand möglich. Änderungen, Irrtümer und Zwischenverkauf vorbehalten. Weitere Fragen können wir gerne am Telefon beantworten.
